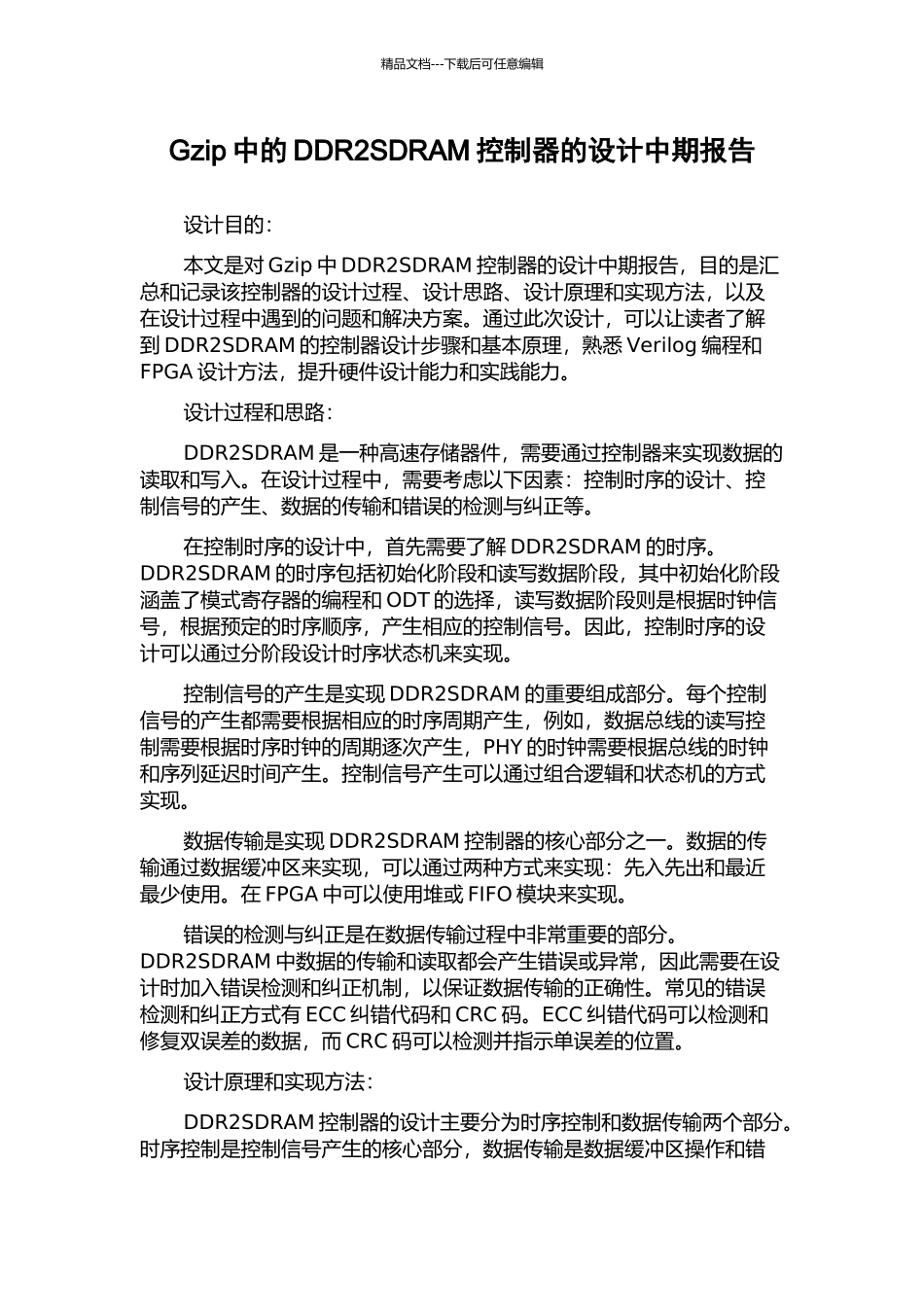

精品文档---下载后可任意编辑Gzip 中的 DDR2SDRAM 控制器的设计中期报告设计目的：本文是对 Gzip 中 DDR2SDRAM 控制器的设计中期报告，目的是汇总和记录该控制器的设计过程、设计思路、设计原理和实现方法，以及在设计过程中遇到的问题和解决方案。通过此次设计，可以让读者了解到 DDR2SDRAM 的控制器设计步骤和基本原理，熟悉 Verilog 编程和FPGA 设计方法，提升硬件设计能力和实践能力。设计过程和思路：DDR2SDRAM 是一种高速存储器件，需要通过控制器来实现数据的读取和写入。在设计过程中，需要考虑以下因素：控制时序的设计、控制信号的产生、数据的传输和错误的检测与纠正等。在控制时序的设计中，首先需要了解 DDR2SDRAM 的时序。DDR2SDRAM 的时序包括初始化阶段和读写数据阶段，其中初始化阶段涵盖了模式寄存器的编程和 ODT 的选择，读写数据阶段则是根据时钟信号，根据预定的时序顺序，产生相应的控制信号。因此，控制时序的设计可以通过分阶段设计时序状态机来实现。控制信号的产生是实现 DDR2SDRAM 的重要组成部分。每个控制信号的产生都需要根据相应的时序周期产生，例如，数据总线的读写控制需要根据时序时钟的周期逐次产生，PHY 的时钟需要根据总线的时钟和序列延迟时间产生。控制信号产生可以通过组合逻辑和状态机的方式实现。数据传输是实现 DDR2SDRAM 控制器的核心部分之一。数据的传输通过数据缓冲区来实现，可以通过两种方式来实现：先入先出和最近最少使用。在 FPGA 中可以使用堆或 FIFO 模块来实现。错误的检测与纠正是在数据传输过程中非常重要的部分。DDR2SDRAM 中数据的传输和读取都会产生错误或异常，因此需要在设计时加入错误检测和纠正机制，以保证数据传输的正确性。常见的错误检测和纠正方式有 ECC 纠错代码和 CRC 码。ECC 纠错代码可以检测和修复双误差的数据，而 CRC 码可以检测并指示单误差的位置。设计原理和实现方法：DDR2SDRAM 控制器的设计主要分为时序控制和数据传输两个部分。时序控制是控制信号产生的核心部分，数据传输是数据缓冲区操作和错精品文档---下载后可任意编辑误检测纠正的重点部分。具体实现可以通过 Verilog 语言编写，在 FPGA芯片中实现数字逻辑电路的设计。时序控制：时序控制可以通过状态机进行控制，状态机主要包括初始化状态、读状态、写状态和刷新状态等。初始化状态是控制 DDR2SDRAM 复位和模式寄存器编程的最初状态，读写状态是实现数据读写...
