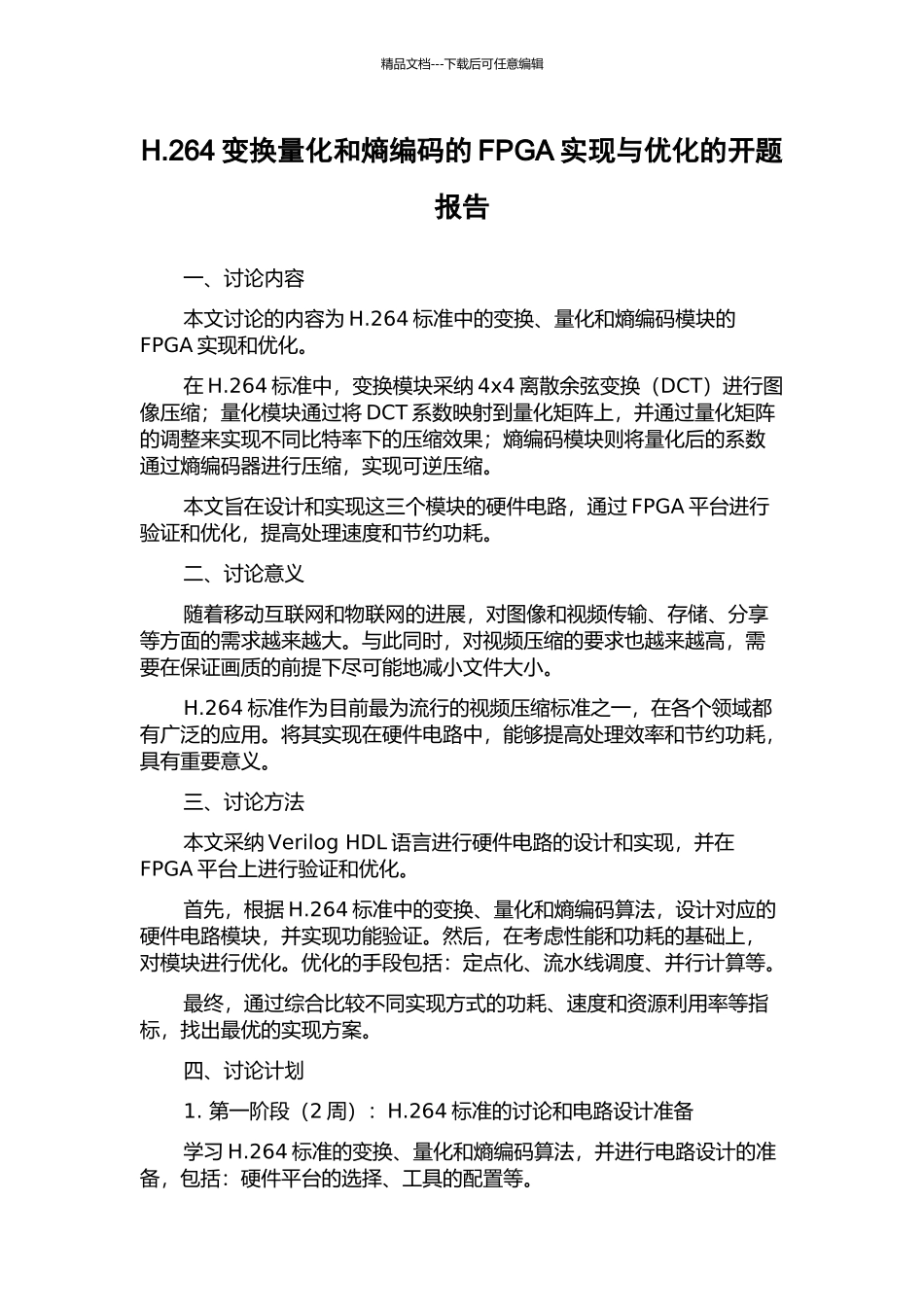

H.264变换量化和熵编码的FPGA实现与优化的开题报告

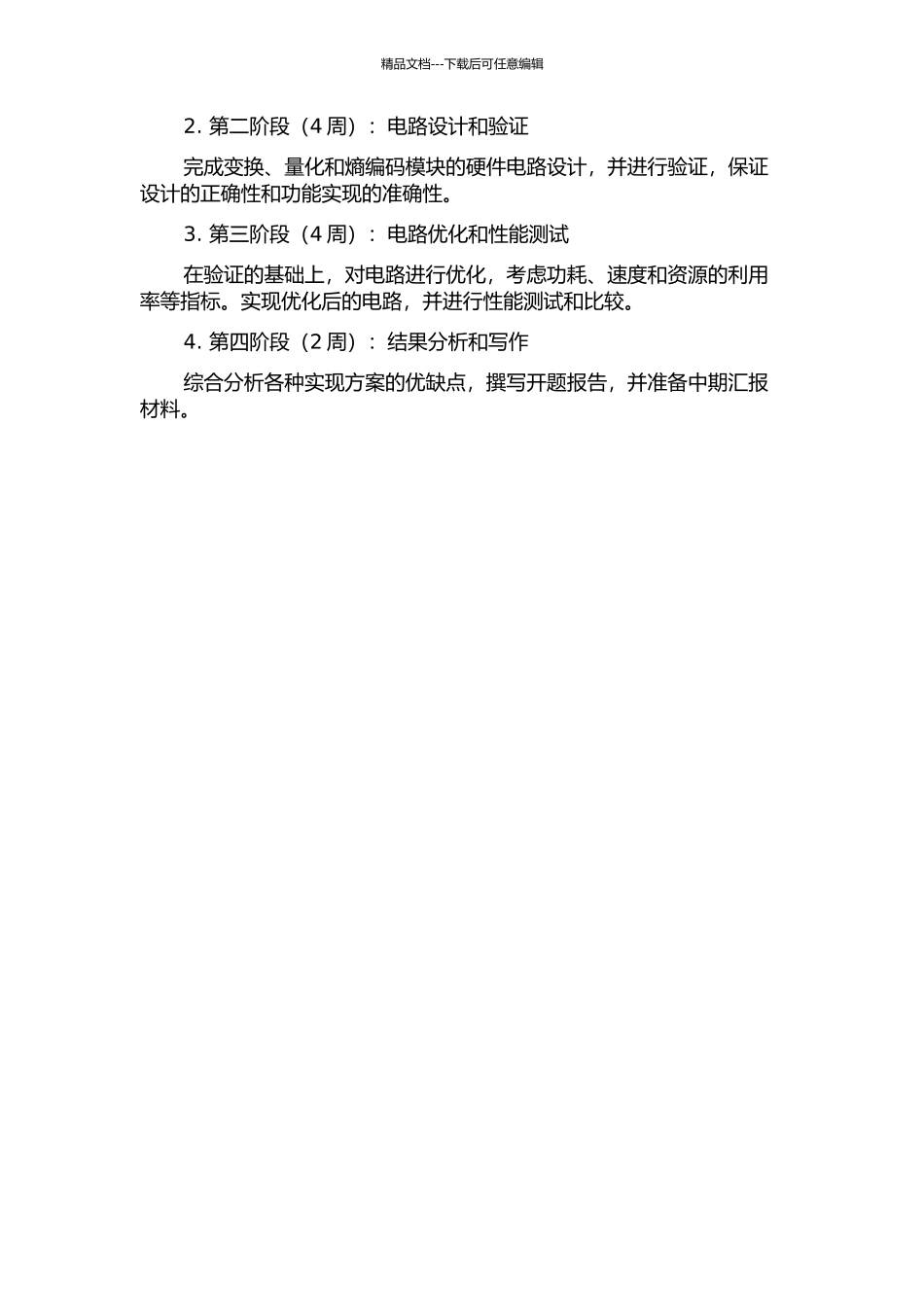

精品文档---下载后可任意编辑H.264 变换量化和熵编码的 FPGA 实现与优化的开题报告一、讨论内容本文讨论的内容为 H.264 标准中的变换、量化和熵编码模块的FPGA 实现和优化。在 H.264 标准中，变换模块采纳 4x4 离散余弦变换（DCT）进行图像压缩；量化模块通过将 DCT 系数映射到量化矩阵上，并通过量化矩阵的调整来实现不同比特率下的压缩效果；熵编码模块则将量化后的系数通过熵编码器进行压缩，实现可逆压缩。本文旨在设计和实现这三个模块的硬件电路，通过 FPGA 平台进行验证和优化，提高处理速度和节约功耗。二、讨论意义随着移动互联网和物联网的进展，对图像和视频传输、存储、分享等方面的需求越来越大。与此同时，对视频压缩的要求也越来越高，需要在保证画质的前提下尽可能地减小文件大小。H.264 标准作为目前最为流行的视频压缩标准之一，在各个领域都有广泛的应用。将其实现在硬件电路中，能够提高处理效率和节约功耗，具有重要意义。三、讨论方法本文采纳 Verilog HDL 语言进行硬件电路的设计和实现，并在FPGA 平台上进行验证和优化。首先，根据 H.264 标准中的变换、量化和熵编码算法，设计对应的硬件电路模块，并实现功能验证。然后，在考虑性能和功耗的基础上，对模块进行优化。优化的手段包括：定点化、流水线调度、并行计算等。最终，通过综合比较不同实现方式的功耗、速度和资源利用率等指标，找出最优的实现方案。四、讨论计划1. 第一阶段（2 周）：H.264 标准的讨论和电路设计准备学习 H.264 标准的变换、量化和熵编码算法，并进行电路设计的准备，包括：硬件平台的选择、工具的配置等。精品文档---下载后可任意编辑2. 第二阶段（4 周）：电路设计和验证完成变换、量化和熵编码模块的硬件电路设计，并进行验证，保证设计的正确性和功能实现的准确性。3. 第三阶段（4 周）：电路优化和性能测试在验证的基础上，对电路进行优化，考虑功耗、速度和资源的利用率等指标。实现优化后的电路，并进行性能测试和比较。4. 第四阶段（2 周）：结果分析和写作综合分析各种实现方案的优缺点，撰写开题报告，并准备中期汇报材料。
