Hp刀片服务器VirtualConnect特性介绍

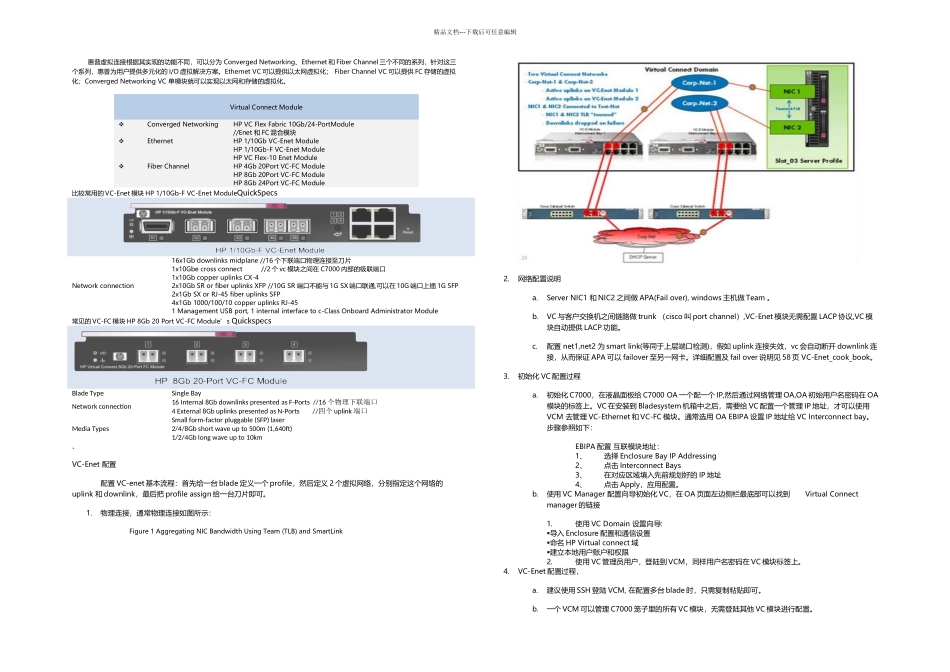

精品文档---下载后可任意编辑惠普虚拟连接根据其实现的功能不同，可以分为 Converged Networking、Ethernet 和 Fiber Channel 三个不同的系列，针对这三个系列，惠普为用户提供多元化的 I/O 虚拟解决方案。Ethernet VC 可以提供以太网虚拟化； Fiber Channel VC 可以提供 FC 存储的虚拟化；Converged Networking VC 单模块就可以实现以太网和存储的虚拟化。Virtual Connect ModuleConverged NetworkingHP VC Flex Fabric 10Gb/24-PortModule//Enet 和 FC 混合模块EthernetHP 1/10Gb VC-Enet ModuleHP 1/10Gb-F VC-Enet ModuleHP VC Flex-10 Enet ModuleFiber ChannelHP 4Gb 20Port VC-FC ModuleHP 8Gb 20Port VC-FC ModuleHP 8Gb 24Port VC-FC Module比较常用的 VC-Enet 模块 HP 1/10Gb-F VC-Enet ModuleQuickSpecsNetwork connection16x1Gb downlinks midplane //16 个下联端口物理连接至刀片1x10Gbe cross connect //2 个 vc 模块之间在 C7000 内部的级联端口1x10Gb copper uplinks CX-42x10Gb SR or fiber uplinks XFP //10G SR 端口不能与 1G SX 端口联通,可以在 10G 端口上插 1G SFP2x1Gb SX or RJ-45 fiber uplinks SFP4x1Gb 1000/100/10 copper uplinks RJ-451 Management USB port, 1 internal interface to c-Class Onboard Administrator Module常见的 VC-FC 模块 HP 8Gb 20 Port VC-FC Module’s QuickspecsBlade TypeSingle BayNetwork connection16 Internal 8Gb downlinks presented as F-Ports //16 个物理下联端口4 External 8Gb uplinks presented as N-Ports //四个 uplink 端口Media TypesSmall form-factor pluggable (SFP) laser2/4/8Gb short wave up to 500m (1,640ft)1/2/4Gb long wave up to 10km、VC-Enet 配置配置 VC-enet 基本流程：首先给一台 blade 定义一个 profile，然后定义 2 个虚拟网络，分别指定这个网络的uplink 和 downlink，最后把 profile assign 给一台刀片即可。1.物理连接，通常物理连接如图所示：Figure 1 Aggregating NIC Bandwidth Using Team (TLB) and SmartLink2.网络配置说明a.Server NIC1 和 NIC2 之间做 APA(Fail over), windows 主机做 Team 。b.VC 与客户交换机之间链路做 trunk ...
