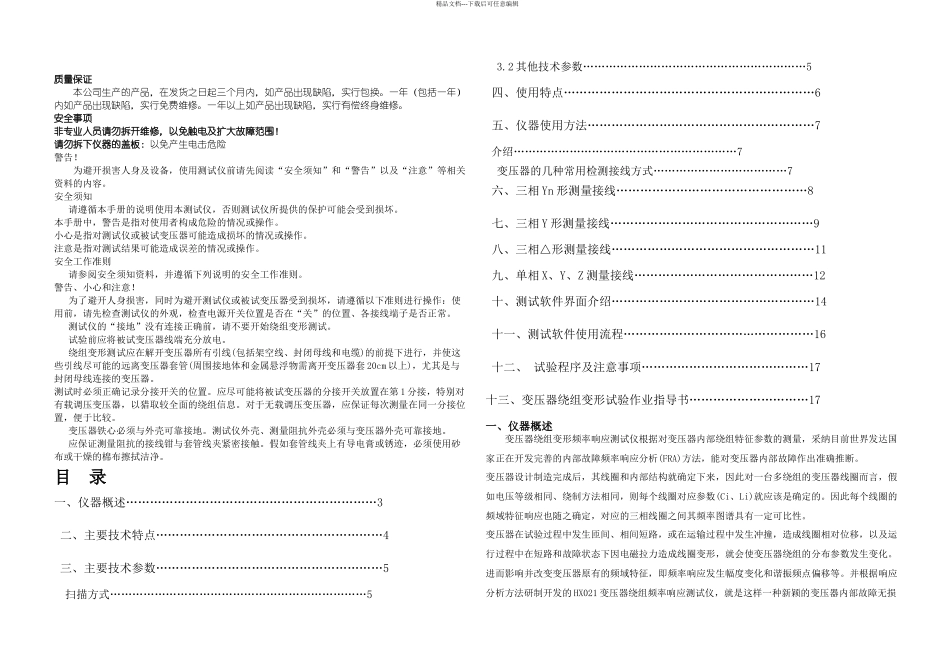

HTBXH变压器绕组变形测试仪说明书

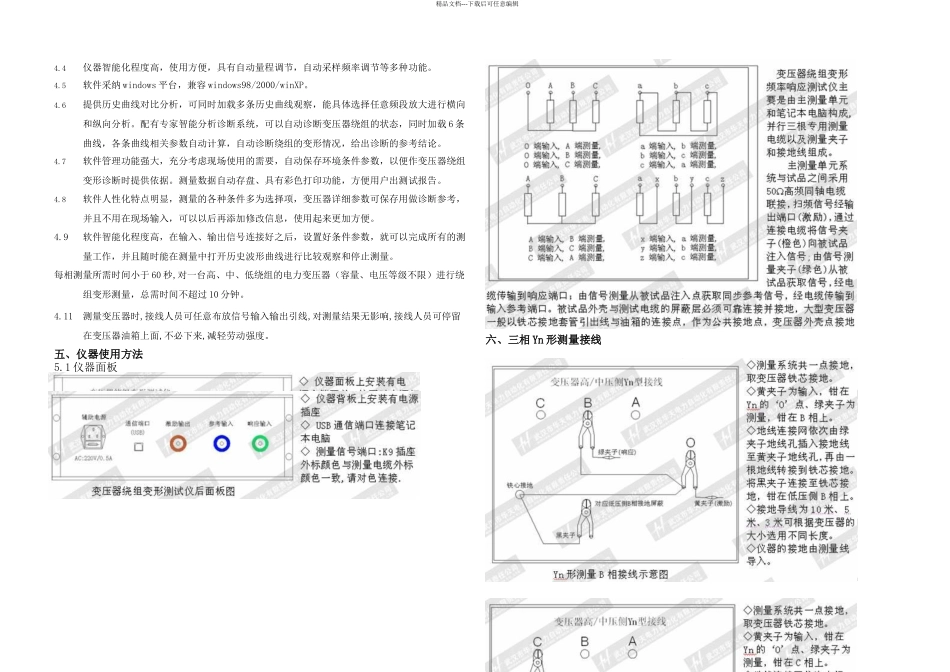

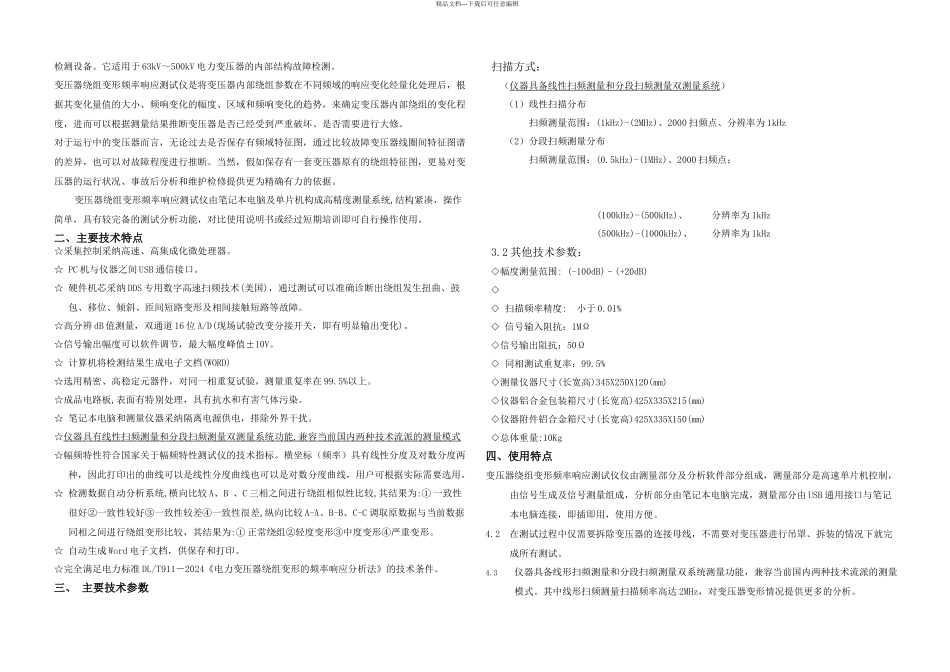

精品文档---下载后可任意编辑质量保证本公司生产的产品，在发货之日起三个月内，如产品出现缺陷，实行包换。一年（包括一年）内如产品出现缺陷，实行免费维修。一年以上如产品出现缺陷，实行有偿终身维修。安全事项非专业人员请勿拆开维修，以免触电及扩大故障范围！请勿拆下仪器的盖板：以免产生电击危险警告！为避开损害人身及设备，使用测试仪前请先阅读“安全须知”和“警告”以及“注意”等相关资料的内容。安全须知请遵循本手册的说明使用本测试仪，否则测试仪所提供的保护可能会受到损坏。本手册中，警告是指对使用者构成危险的情况或操作。小心是指对测试仪或被试变压器可能造成损坏的情况或操作。注意是指对测试结果可能造成误差的情况或操作。安全工作准则请参阅安全须知资料，并遵循下列说明的安全工作准则。警告、小心和注意！为了避开人身损害，同时为避开测试仪或被试变压器受到损坏，请遵循以下准则进行操作：使用前，请先检查测试仪的外观，检查电源开关位置是否在“关”的位置、各接线端子是否正常。测试仪的“接地”没有连接正确前，请不要开始绕组变形测试。试验前应将被试变压器线端充分放电。绕组变形测试应在解开变压器所有引线(包括架空线、封闭母线和电缆)的前提下进行，并使这些引线尽可能的远离变压器套管(周围接地体和金属悬浮物需离开变压器套 20cm 以上)，尤其是与封闭母线连接的变压器。测试时必须正确记录分接开关的位置。应尽可能将被试变压器的分接开关放置在第 1 分接，特别对有载调压变压器，以猎取较全面的绕组信息。对于无载调压变压器，应保证每次测量在同一分接位置，便于比较。变压器铁心必须与外壳可靠接地。测试仪外壳、测量阻抗外壳必须与变压器外壳可靠接地。应保证测量阻抗的接线钳与套管线夹紧密接触。假如套管线夹上有导电膏或锈迹，必须使用砂布或干燥的棉布擦拭洁净。目 录一、仪器概述………………………………………………………3二、主要技术特点…………………………………………………4三、主要技术参数…………………………………………………5扫描方式……………………………………………………………53.2 其他技术参数……………………………………………………5四、使用特点………………………………………………………6五、仪器使用方法…………………………………………………7介绍……………………………………………………7变压器的几种常用检测接线方式…………………………...
