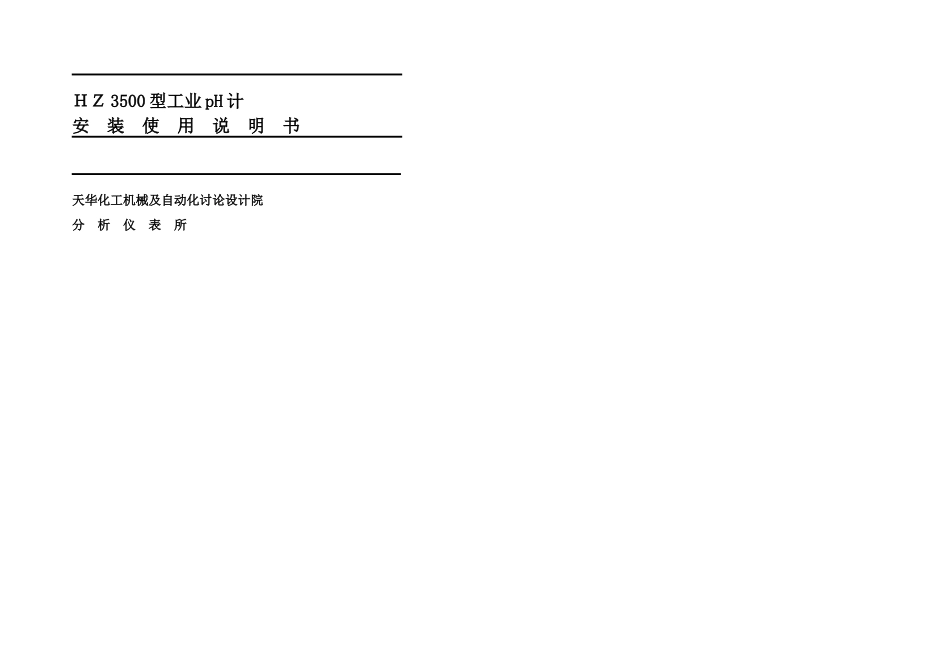

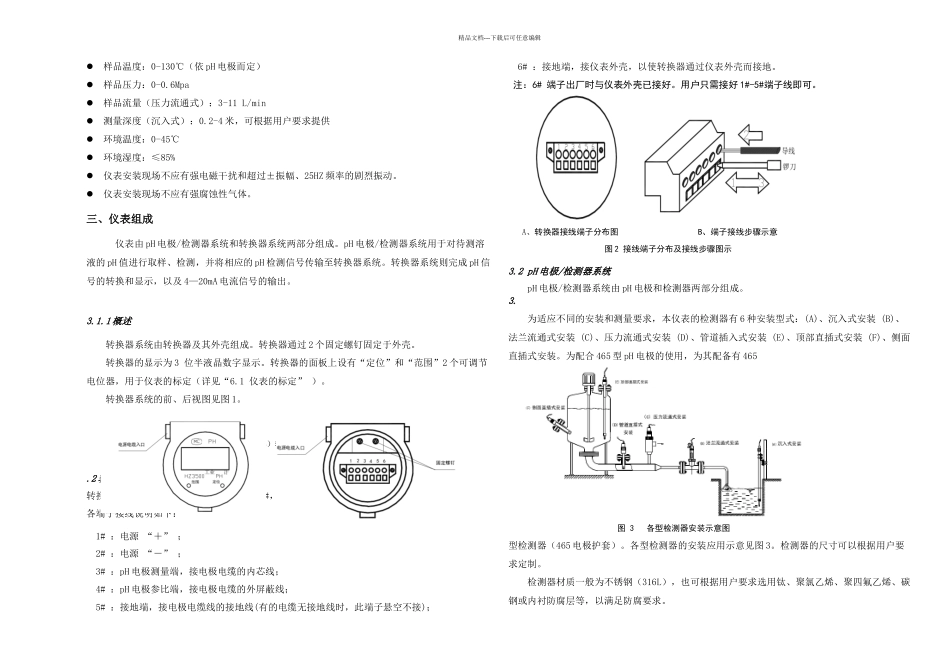

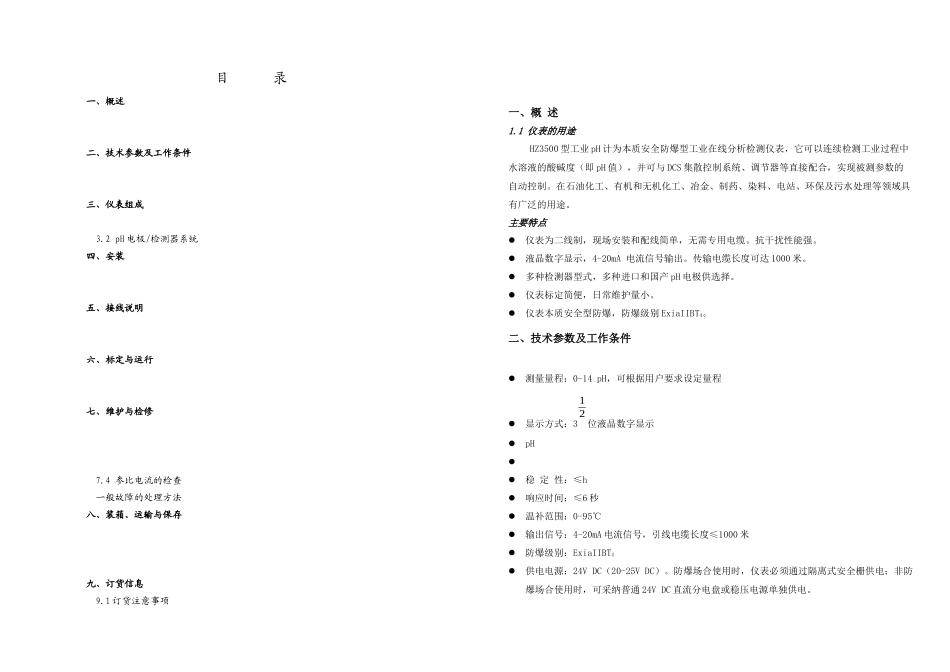

ＨＺ 3500 型工业 pH 计安 装 使 用 说 明 书天华化工机械及自动化讨论设计院分 析 仪 表 所目 录一、概述二、技术参数及工作条件三、仪表组成3.2 pH 电极/检测器系统四、安装五、接线说明六、标定与运行七、维护与检修7.4 参比电流的检查一般故障的处理方法八、装箱、运输与保存九、订货信息9.1 订货注意事项一、概 述1.1 仪表的用途HZ3500 型工业 pH 计为本质安全防爆型工业在线分析检测仪表，它可以连续检测工业过程中水溶液的酸碱度（即 pH 值），并可与 DCS 集散控制系统、调节器等直接配合，实现被测参数的自动控制。在石油化工、有机和无机化工、冶金、制药、染料、电站、环保及污水处理等领域具有广泛的用途。主要特点仪表为二线制，现场安装和配线简单，无需专用电缆。抗干扰性能强。液晶数字显示，4-20mA 电流信号输出。传输电缆长度可达 1000 米。多种检测器型式，多种进口和国产 pH 电极供选择。仪表标定简便，日常维护量小。仪表本质安全型防爆，防爆级别 ExiaIIBT4。二、技术参数及工作条件测量量程：0-14 pH，可根据用户要求设定量程显示方式：312位液晶数字显示pH稳 定 性：≤h响应时间：≤6 秒温补范围：0-95℃输出信号：4-20mA 电流信号，引线电缆长度≤1000 米防爆级别：ExiaIIBT4供电电源：24V DC（20-25V DC）。防爆场合使用时，仪表必须通过隔离式安全栅供电；非防爆场合使用时，可采纳普通 24V DC 直流分电盘或稳压电源单独供电。精品文档---下载后可任意编辑样品温度：0-130℃（依 pH 电极而定）样品压力：0-0.6Mpa样品流量（压力流通式）：3-11 L/min测量深度（沉入式）：0.2-4 米，可根据用户要求提供环境温度：0-45℃环境湿度：≤85%仪表安装现场不应有强电磁干扰和超过±振幅、25HZ 频率的剧烈振动。仪表安装现场不应有强腐蚀性气体。三、仪表组成仪表由 pH 电极/检测器系统和转换器系统两部分组成。pH 电极/检测器系统用于对待测溶液的 pH 值进行取样、检测，并将相应的 pH 检测信号传输至转换器系统。转换器系统则完成 pH 信号的转换和显示，以及 4—20mA 电流信号的输出。3.1.1 概述转换器系统由转换器及其外壳组成。转换器通过 2 个固定螺钉固定于外壳。转换器的显示为 3 位半液晶数字显示。转换器的面板上设有“定位”和“范围”2 个可调节电位器，用于仪表的标定（详见“6.1 仪表的标定”...
