InGaNGaN多量子阱势垒层掺In工艺及其应用研究的开题报告

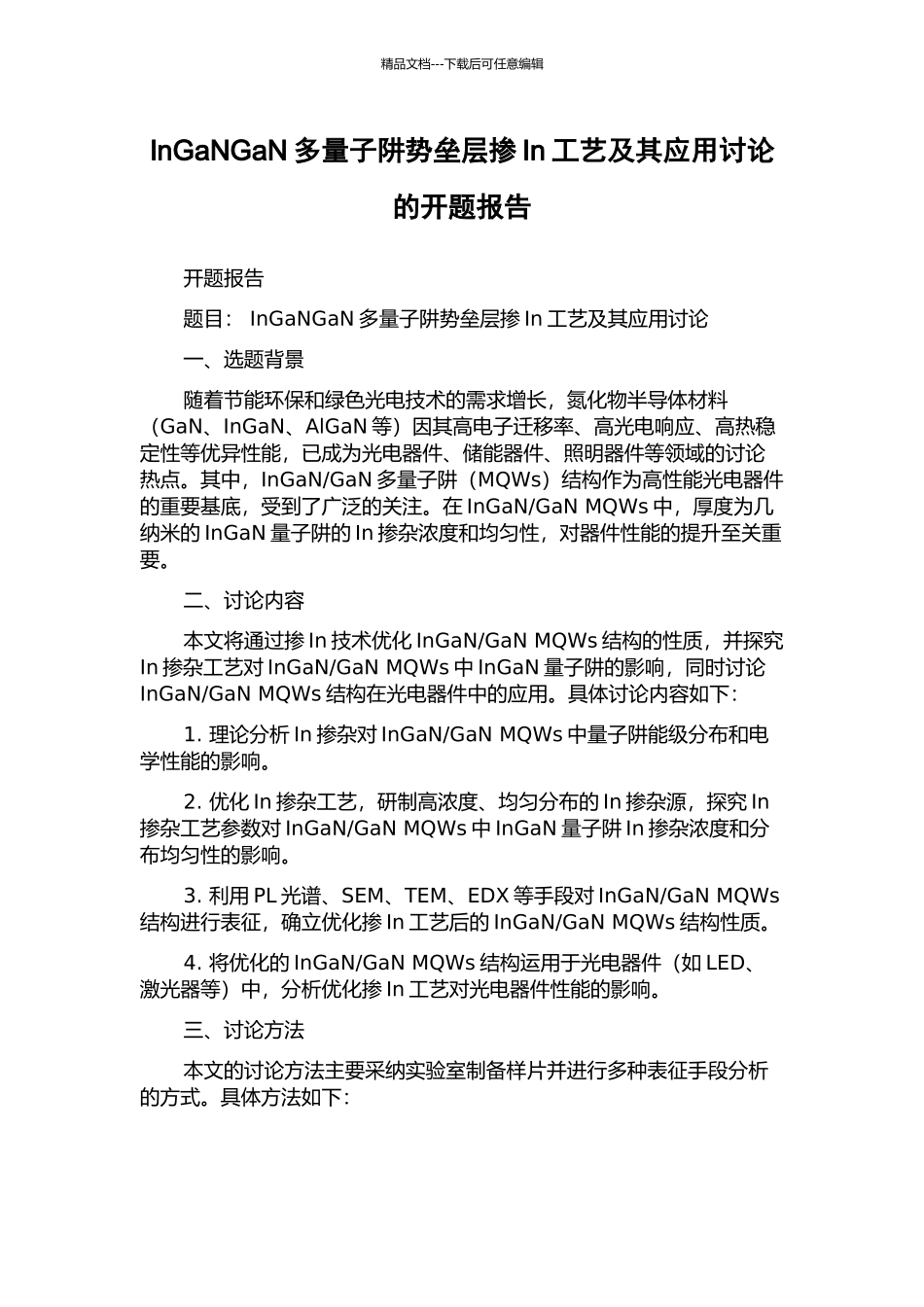

InGaNGaN多量子阱势垒层掺In工艺及其应用研究的开题报告_第1页
1/2

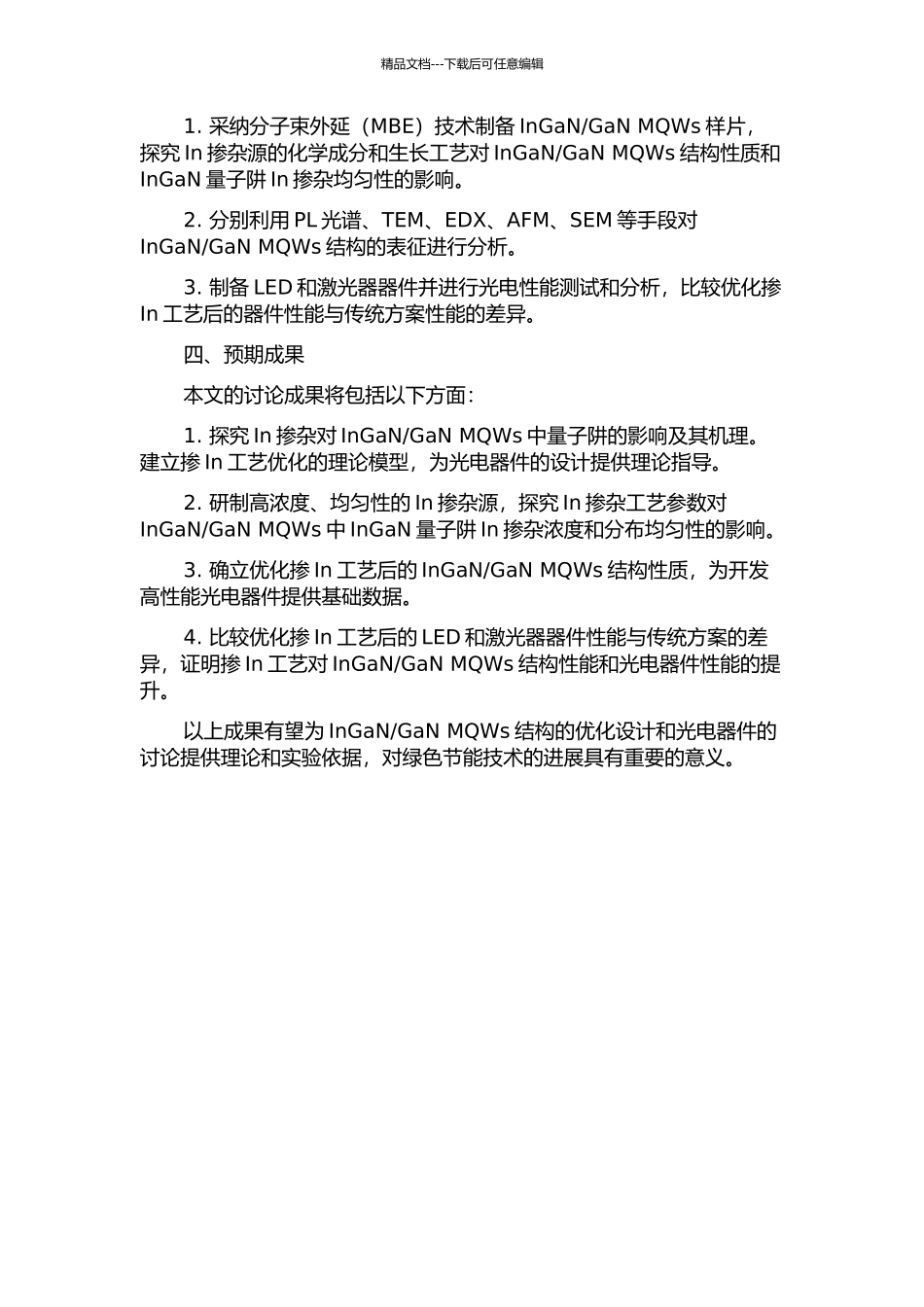

InGaNGaN多量子阱势垒层掺In工艺及其应用研究的开题报告_第2页
2/2
精品文档---下载后可任意编辑InGaNGaN 多量子阱势垒层掺 In 工艺及其应用讨论的开题报告开题报告题目: InGaNGaN 多量子阱势垒层掺 In 工艺及其应用讨论一、选题背景随着节能环保和绿色光电技术的需求增长,氮化物半导体材料(GaN、InGaN、AlGaN 等)因其高电子迁移率、高光电响应、高热稳定性等优异性能,已成为光电器件、储能器件、照明器件等领域的讨论热点。其中,InGaN/GaN 多量子阱(MQWs)结构作为高性能光电器件的重要基底,受到了广泛的关注。在 InGaN/GaN MQWs 中,厚度为几纳米的 InGaN 量子阱的 In 掺杂浓度和均匀性,对器件性能的提升至关重要。二、讨论内容本文将通过掺 In 技术优化 InGaN/GaN MQWs 结构的性质,并探究In 掺杂工艺对 InGaN/GaN MQWs 中 InGaN 量子阱的影响,同时讨论InGaN/GaN MQWs 结构在光电器件中的应用。具体讨论内容如下:1. 理论分析 In 掺杂对 InGaN/GaN MQWs 中量子阱能级分布和电学性能的影响。2. 优化 In 掺杂工艺,研制高浓度、均匀分布的 In 掺杂源,探究 In掺杂工艺参数对 InGaN/GaN MQWs 中 InGaN 量子阱 In 掺杂浓度和分布均匀性的影响。3. 利用 PL 光谱、SEM、TEM、EDX 等手段对 InGaN/GaN MQWs结构进行表征,确立优化掺 In 工艺后的 InGaN/GaN MQWs 结构性质。4. 将优化的 InGaN/GaN MQWs 结构运用于光电器件(如 LED、激光器等)中,分析优化掺 In 工艺对光电器件性能的影响。三、讨论方法本文的讨论方法主要采纳实验室制备样片并进行多种表征手段分析的方式。具体方法如下:精品文档---下载后可任意编辑1. 采纳分子束外延(MBE)技术制备 InGaN/GaN MQWs 样片,探究 In 掺杂源的化学成分和生长工艺对 InGaN/GaN MQWs 结构性质和InGaN 量子阱 In 掺杂均匀性的影响。2. 分别利用 PL 光谱、TEM、EDX、AFM、SEM 等手段对InGaN/GaN MQWs 结构的表征进行分析。3. 制备 LED 和激光器器件并进行光电性能测试和分析,比较优化掺In 工艺后的器件性能与传统方案性能的差异。四、预期成果本文的讨论成果将包括以下方面:1. 探究 In 掺杂对 InGaN/GaN MQWs 中量子阱的影响及其机理。建立掺 In 工艺优化的理论模型,为光电器件的设计提供理论指导。2. 研制高浓度、均匀性的 In 掺杂源,探究 In 掺杂工艺参数对InGaN/GaN MQWs 中 InGaN 量子阱 In 掺杂浓度和分布均匀性的影响。3. 确立优化掺 In...
