InP基含锑基区DHBT器件性能研究的开题报告

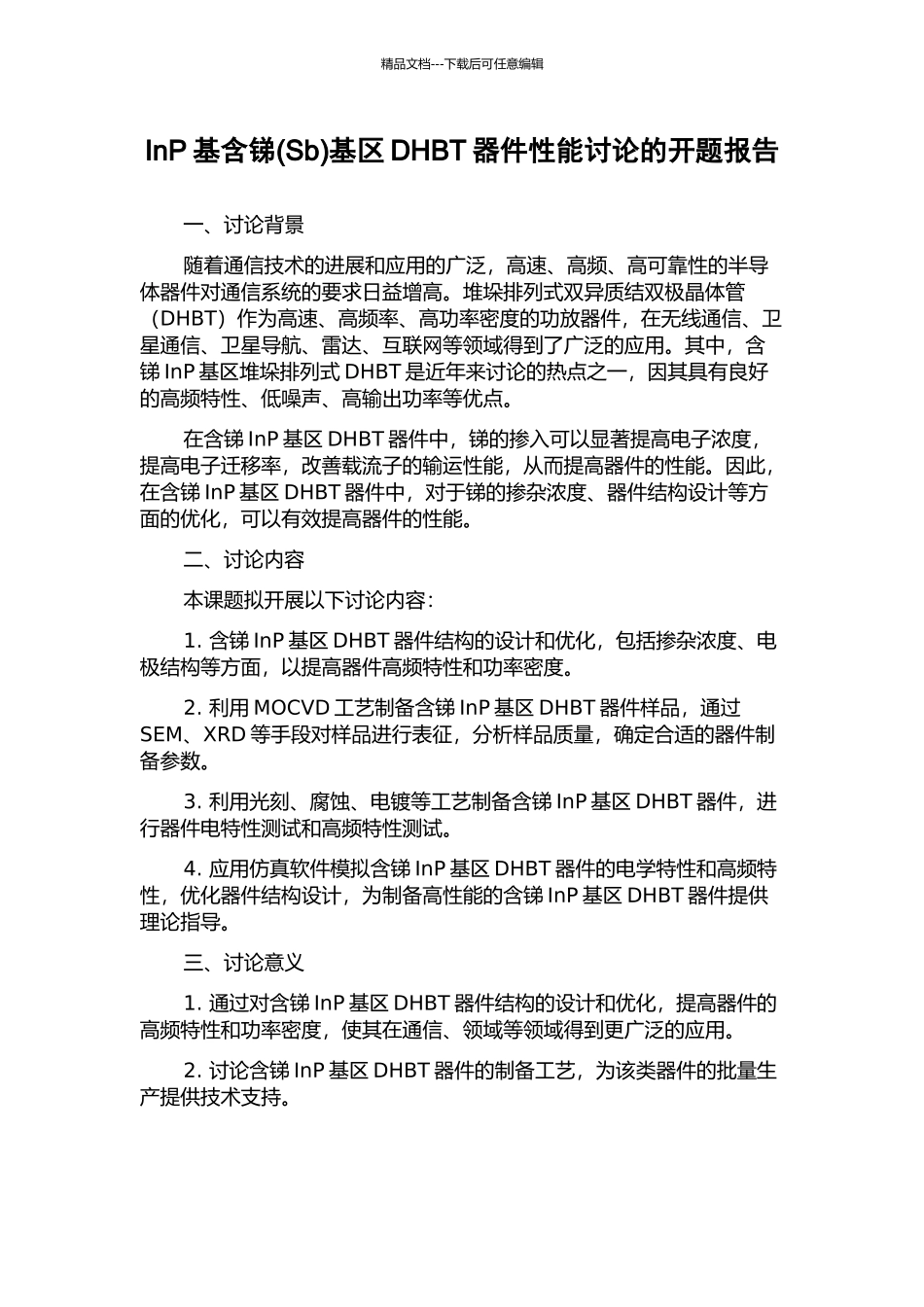

InP基含锑基区DHBT器件性能研究的开题报告_第1页
1/2

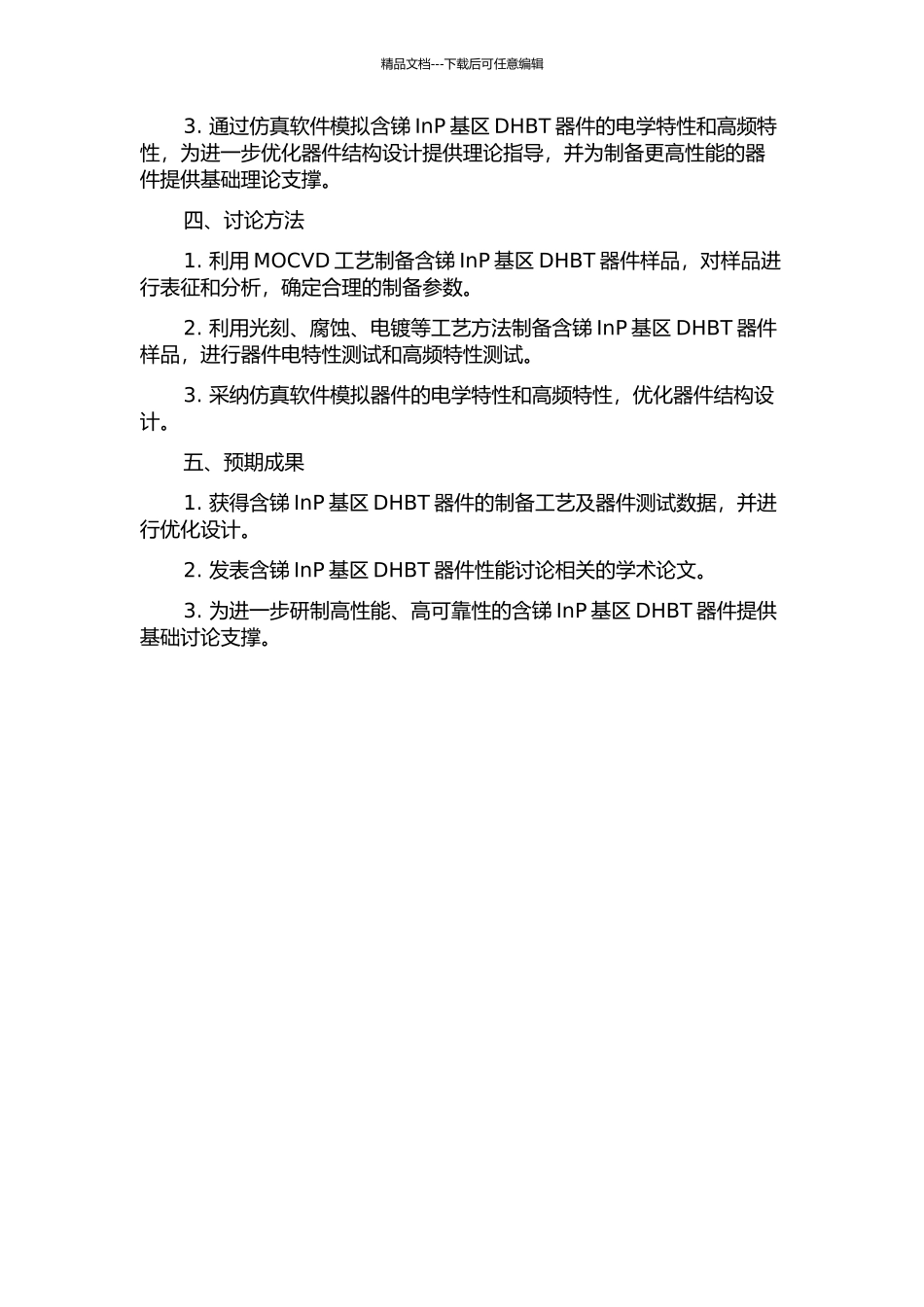

InP基含锑基区DHBT器件性能研究的开题报告_第2页
2/2
精品文档---下载后可任意编辑InP 基含锑(Sb)基区 DHBT 器件性能讨论的开题报告一、讨论背景随着通信技术的进展和应用的广泛,高速、高频、高可靠性的半导体器件对通信系统的要求日益增高。堆垛排列式双异质结双极晶体管(DHBT)作为高速、高频率、高功率密度的功放器件,在无线通信、卫星通信、卫星导航、雷达、互联网等领域得到了广泛的应用。其中,含锑 InP 基区堆垛排列式 DHBT 是近年来讨论的热点之一,因其具有良好的高频特性、低噪声、高输出功率等优点。在含锑 InP 基区 DHBT 器件中,锑的掺入可以显著提高电子浓度,提高电子迁移率,改善载流子的输运性能,从而提高器件的性能。因此,在含锑 InP 基区 DHBT 器件中,对于锑的掺杂浓度、器件结构设计等方面的优化,可以有效提高器件的性能。二、讨论内容本课题拟开展以下讨论内容:1. 含锑 InP 基区 DHBT 器件结构的设计和优化,包括掺杂浓度、电极结构等方面,以提高器件高频特性和功率密度。2. 利用 MOCVD 工艺制备含锑 InP 基区 DHBT 器件样品,通过SEM、XRD 等手段对样品进行表征,分析样品质量,确定合适的器件制备参数。3. 利用光刻、腐蚀、电镀等工艺制备含锑 InP 基区 DHBT 器件,进行器件电特性测试和高频特性测试。4. 应用仿真软件模拟含锑 InP 基区 DHBT 器件的电学特性和高频特性,优化器件结构设计,为制备高性能的含锑 InP 基区 DHBT 器件提供理论指导。三、讨论意义1. 通过对含锑 InP 基区 DHBT 器件结构的设计和优化,提高器件的高频特性和功率密度,使其在通信、领域等领域得到更广泛的应用。2. 讨论含锑 InP 基区 DHBT 器件的制备工艺,为该类器件的批量生产提供技术支持。精品文档---下载后可任意编辑3. 通过仿真软件模拟含锑 InP 基区 DHBT 器件的电学特性和高频特性,为进一步优化器件结构设计提供理论指导,并为制备更高性能的器件提供基础理论支撑。四、讨论方法1. 利用 MOCVD 工艺制备含锑 InP 基区 DHBT 器件样品,对样品进行表征和分析,确定合理的制备参数。2. 利用光刻、腐蚀、电镀等工艺方法制备含锑 InP 基区 DHBT 器件样品,进行器件电特性测试和高频特性测试。3. 采纳仿真软件模拟器件的电学特性和高频特性,优化器件结构设计。五、预期成果1. 获得含锑 InP 基区 DHBT 器件的制备工艺及器件测试数据,并进行优化设计。2. 发表含锑 InP 基区 DHBT 器件性能讨论相关的学术论文。3. 为进一步研制高性能、高可靠性的含锑 InP 基区 DHBT 器件提供基础讨论支撑。
