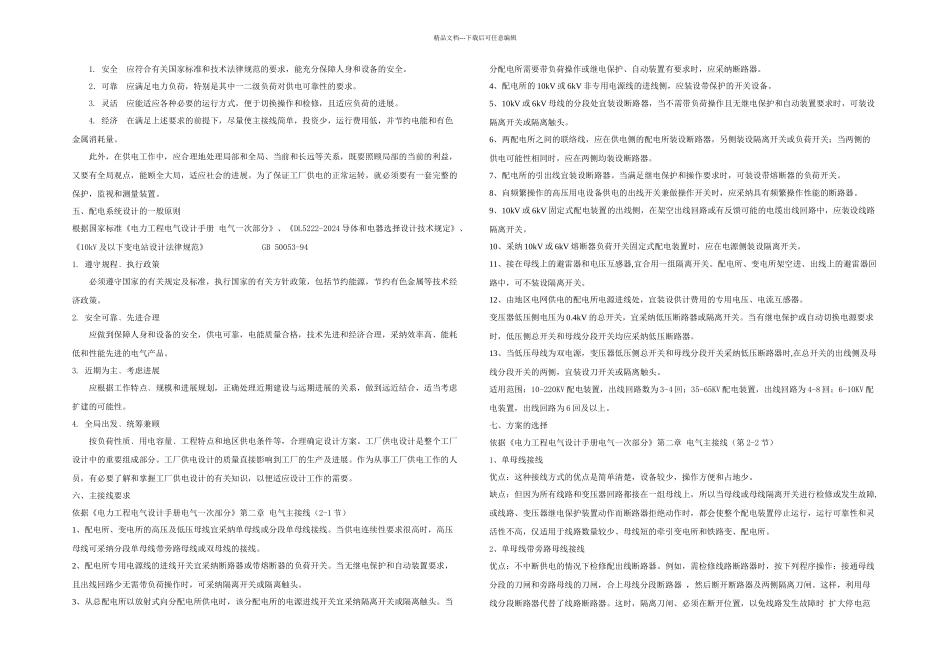

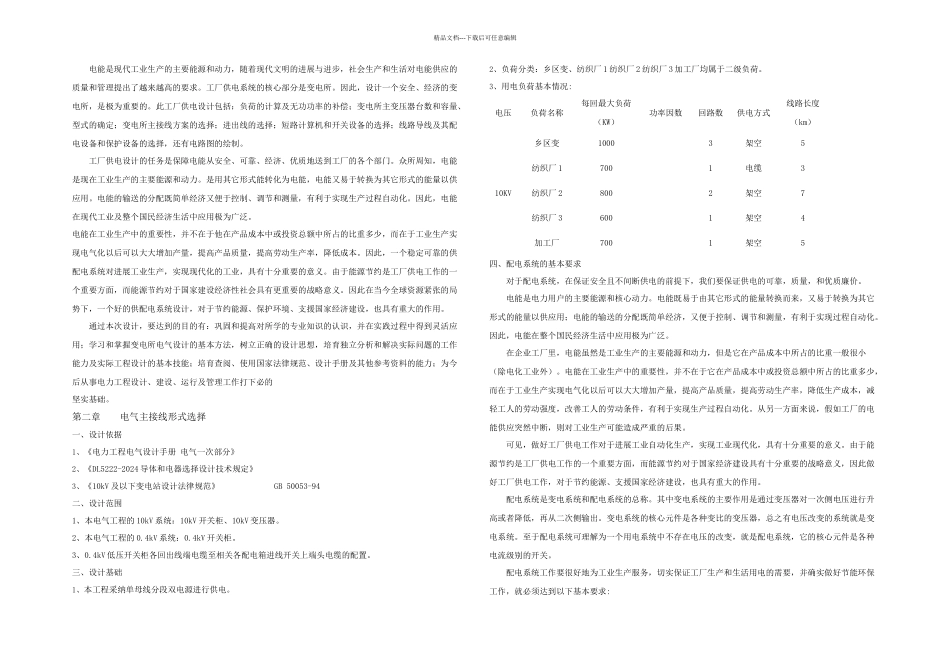

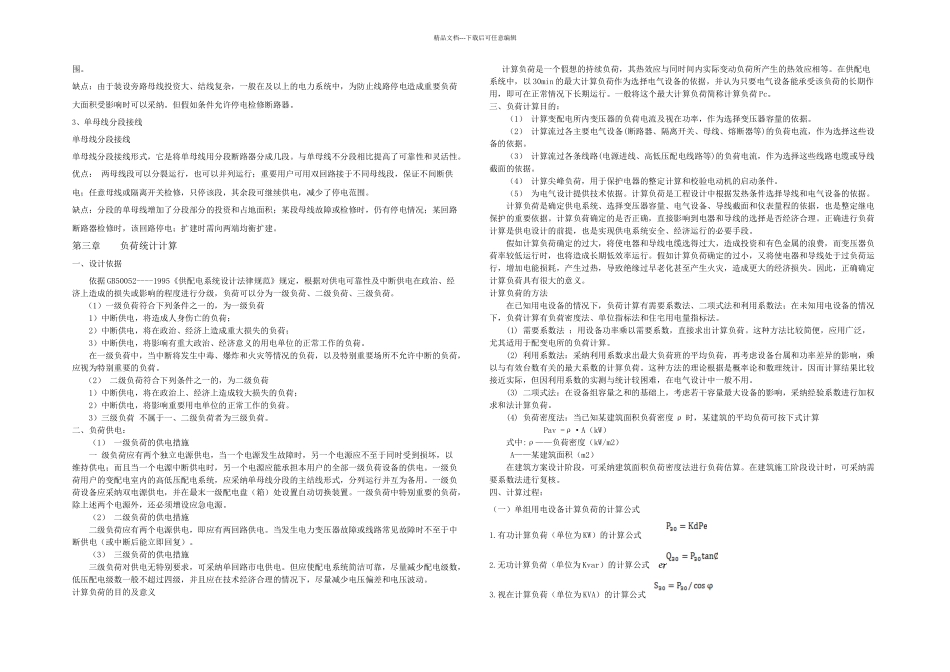

精品文档---下载后可任意编辑电能是现代工业生产的主要能源和动力，随着现代文明的进展与进步，社会生产和生活对电能供应的质量和管理提出了越来越高的要求。工厂供电系统的核心部分是变电所。因此，设计一个安全、经济的变电所，是极为重要的。此工厂供电设计包括：负荷的计算及无功功率的补偿；变电所主变压器台数和容量、型式的确定；变电所主接线方案的选择；进出线的选择；短路计算机和开关设备的选择；线路导线及其配电设备和保护设备的选择，还有电路图的绘制。工厂供电设计的任务是保障电能从安全、可靠、经济、优质地送到工厂的各个部门。众所周知，电能是现在工业生产的主要能源和动力。是用其它形式能转化为电能，电能又易于转换为其它形式的能量以供应用。电能的输送的分配既简单经济又便于控制、调节和测量，有利于实现生产过程自动化。因此，电能在现代工业及整个国民经济生活中应用极为广泛。电能在工业生产中的重要性，并不在于他在产品成本中或投资总额中所占的比重多少，而在于工业生产实现电气化以后可以大大增加产量，提高产品质量，提高劳动生产率，降低成本。因此，一个稳定可靠的供配电系统对进展工业生产，实现现代化的工业，具有十分重要的意义。由于能源节约是工厂供电工作的一个重要方面，而能源节约对于国家建设经济性社会具有更重要的战略意义。因此在当今全球资源紧张的局势下，一个好的供配电系统设计，对于节约能源、保护环境、支援国家经济建设，也具有重大的作用。通过本次设计，要达到的目的有：巩固和提高对所学的专业知识的认识，并在实践过程中得到灵活应用；学习和掌握变电所电气设计的基本方法，树立正确的设计思想，培育独立分析和解决实际问题的工作能力及实际工程设计的基本技能；培育查阅、使用国家法律规范、设计手册及其他参考资料的能力；为今后从事电力工程设计、建设、运行及管理工作打下必的坚实基础。第二章 电气主接线形式选择一、设计依据1、《电力工程电气设计手册 电气一次部分》2、《DL5222-2024 导体和电器选择设计技术规定》3、《10kV 及以下变电站设计法律规范》 GB 50053-94二、设计范围1、本电气工程的 10kV 系统：10kV 开关柜、10kV 变压器。2、本电气工程的 0.4kV 系统：0.4kV 开关柜。3、0.4kV 低压开关柜各回出线端电缆至相关各配电箱进线开关上端头电缆的配置。三、设计基础1、本工程采纳单母线分段双电源进行供电。2、负荷分类：乡区变、纺织厂 1 纺织厂 2 ...
