kV配电装置安装新本资料

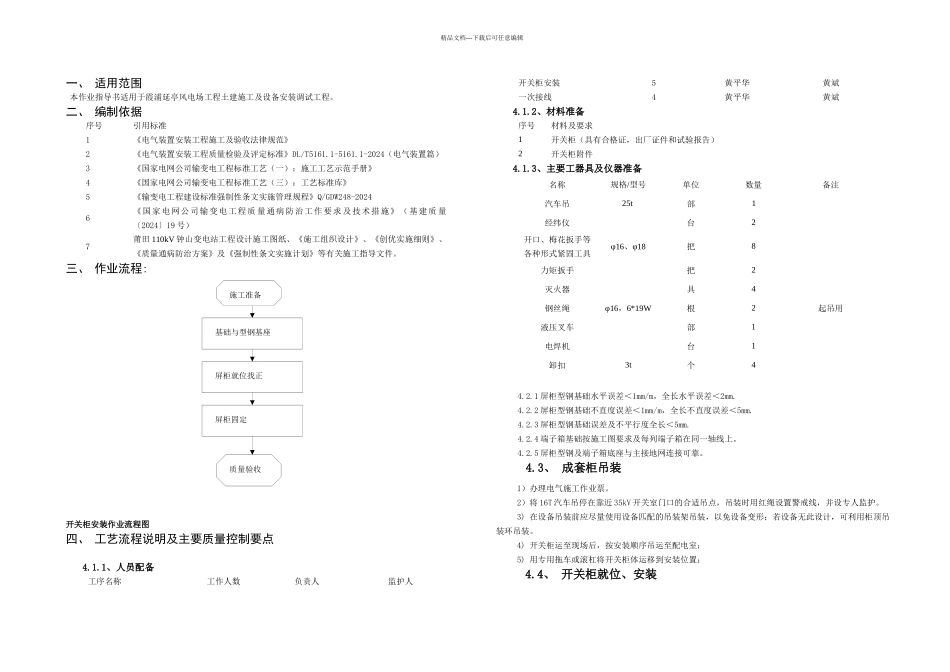

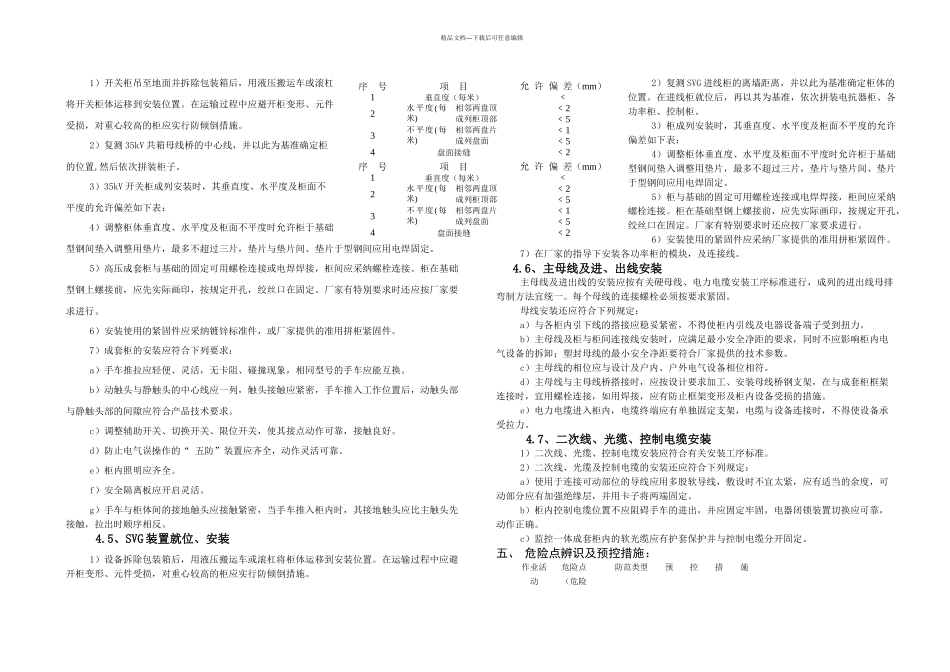

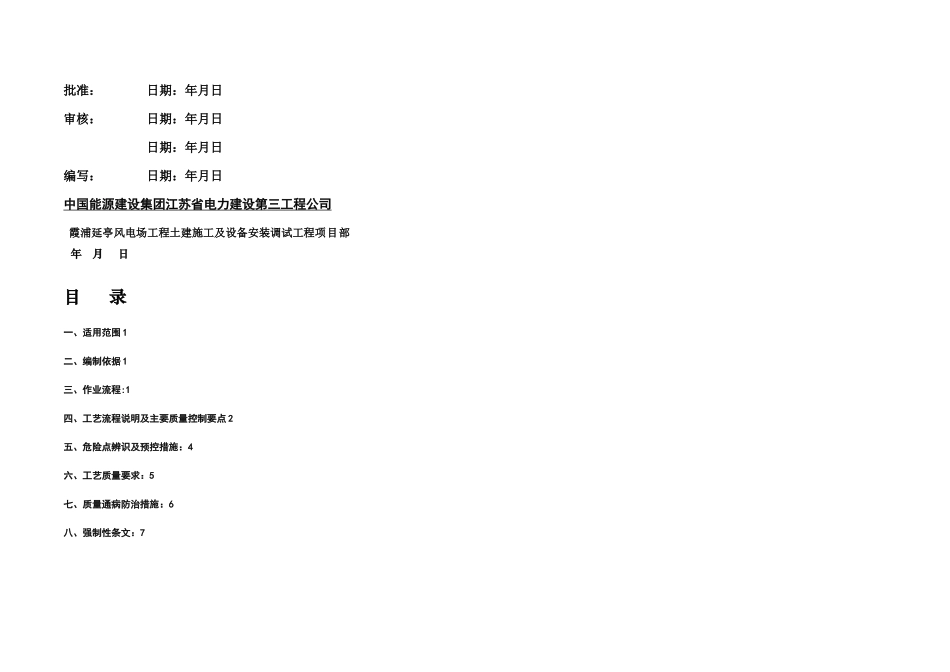

批准： 日期：年月日审核： 日期：年月日 日期：年月日编写： 日期：年月日中国能源建设集团江苏省电力建设第三工程公司 霞浦延亭风电场工程土建施工及设备安装调试工程项目部 年 月 日目 录一、适用范围 1二、编制依据 1三、作业流程:1四、工艺流程说明及主要质量控制要点 2五、危险点辨识及预控措施：4六、工艺质量要求：5七、质量通病防治措施：6八、强制性条文：7施工准备基础与型钢基座屏柜就位找正屏柜固定质量验收精品文档---下载后可任意编辑一、 适用范围 本作业指导书适用于霞浦延亭风电场工程土建施工及设备安装调试工程。二、 编制依据序号引用标准1《电气装置安装工程施工及验收法律规范》2《电气装置安装工程质量检验及评定标准》DL/T5161.1-5161.1-2024（电气装置篇）3《国家电网公司输变电工程标准工艺（一）：施工工艺示范手册》4《国家电网公司输变电工程标准工艺（三）：工艺标准库》5《输变电工程建设标准强制性条文实施管理规程》Q/GDW248-20246《国家电网公司输变电工程质量通病防治工作要求及技术措施》（基建质量〔2024〕19 号）7莆田 110kV 钟山变电站工程设计施工图纸、《施工组织设计》、《创优实施细则》、《质量通病防治方案》及《强制性条文实施计划》等有关施工指导文件。三、 作业流程:开关柜安装作业流程图四、 工艺流程说明及主要质量控制要点4.1.1、人员配备工序名称工作人数负责人监护人开关柜安装5黄平华黄斌一次接线4黄平华黄斌4.1.2、材料准备序号材料及要求1开关柜（具有合格证，出厂证件和试验报告）2开关柜附件4.1.3、主要工器具及仪器准备名称规格/型号单位数量备注汽车吊25t部1经纬仪台2开口、梅花扳手等各种形式紧固工具φ16、φ18把8力矩扳手把2灭火器具4钢丝绳φ16，6*19W根2起吊用液压叉车部1电焊机台1卸扣3t个44.2.1 屏柜型钢基础水平误差＜1mm/m，全长水平误差＜2mm.4.2.2 屏柜型钢基础不直度误差＜1mm/m，全长不直度误差＜5mm.4.2.3 屏柜型钢基础误差及不平行度全长＜5mm.4.2.4 端子箱基础按施工图要求及每列端子箱在同一轴线上。4.2.5 屏柜型钢及端子箱底座与主接地网连接可靠。4.3、 成套柜吊装1）办理电气施工作业票。2）将 16T 汽车吊停在靠近 35kV 开关室门口的合适吊点，吊装时用红绳设置警戒线，并设专人监护。3) 在设备吊装前应尽量使用设备匹配的吊装架吊装，以免设备变形；若设备无此设计，可利用柜顶吊装环吊装。4) 开关柜运至现场后，按安装顺序...
