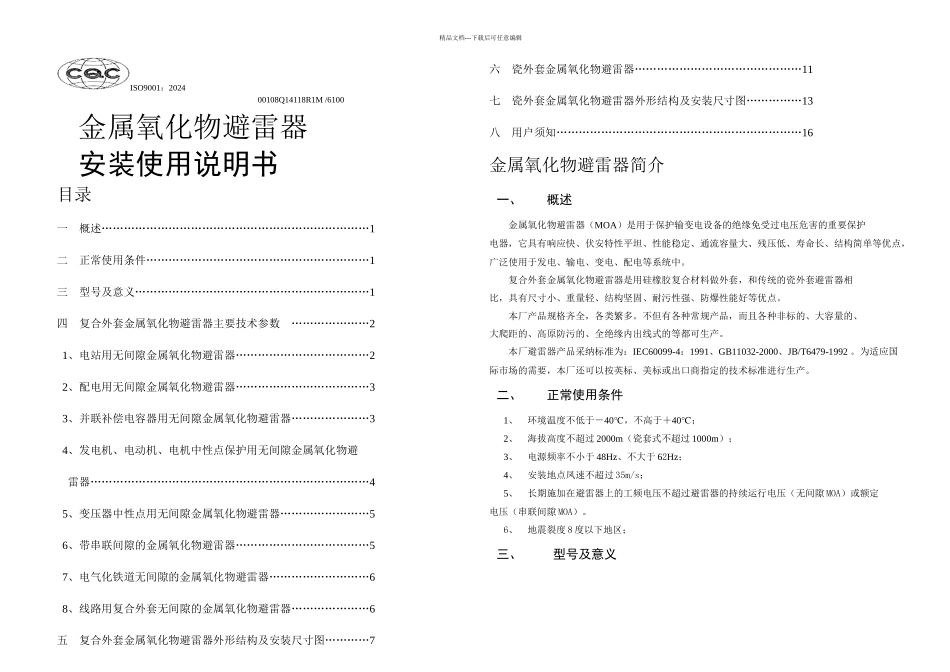

精品文档---下载后可任意编辑ISO9001：2024 00108Q14118R1M /6100金属氧化物避雷器安装使用说明书目录一 概述………………………………………………………………1二 正常使用条件……………………………………………………1三 型号及意义………………………………………………………1四 复合外套金属氧化物避雷器主要技术参数 …………………21、电站用无间隙金属氧化物避雷器………………………………22、配电用无间隙金属氧化物避雷器………………………………33、并联补偿电容器用无间隙金属氧化物避雷器…………………34、发电机、电动机、电机中性点保护用无间隙金属氧化物避雷器…………………………………………………………………45、变压器中性点用无间隙金属氧化物避雷器……………………56、带串联间隙的金属氧化物避雷器………………………………57、电气化铁道无间隙的金属氧化物避雷器………………………68、线路用复合外套无间隙的金属氧化物避雷器…………………6五 复合外套金属氧化物避雷器外形结构及安装尺寸图…………7六 瓷外套金属氧化物避雷器………………………………………11七 瓷外套金属氧化物避雷器外形结构及安装尺寸图……………13八 用户须知…………………………………………………………16金属氧化物避雷器简介一、概述金属氧化物避雷器（MOA）是用于保护输变电设备的绝缘免受过电压危害的重要保护电器，它具有响应快、伏安特性平坦、性能稳定、通流容量大、残压低、寿命长、结构简单等优点，广泛使用于发电、输电、变电、配电等系统中。复合外套金属氧化物避雷器是用硅橡胶复合材料做外套，和传统的瓷外套避雷器相比，具有尺寸小、重量轻、结构坚固、耐污性强、防爆性能好等优点。本厂产品规格齐全，各类繁多。不但有各种常规产品，而且各种非标的、大容量的、大爬距的、高原防污的、全绝缘内出线式的等都可生产。本厂避雷器产品采纳标准为：IEC60099-4：1991、GB11032-2000、JB/T6479-1992 。为适应国际市场的需要，本厂还可以按英标、美标或出口商指定的技术标准进行生产。二、正常使用条件1、环境温度不低于－40℃，不高于＋40℃；2、海拔高度不超过 2000m（瓷套式不超过 1000m）；3、电源频率不小于 48Hz、不大于 62Hz；4、安装地点凤速不超过 35m/s；5、长期施加在避雷器上的工频电压不超过避雷器的持续运行电压（无间隙 MOA）或额定电压（串联间隙 MOA）。6、地震裂度 8 度以下地区...
