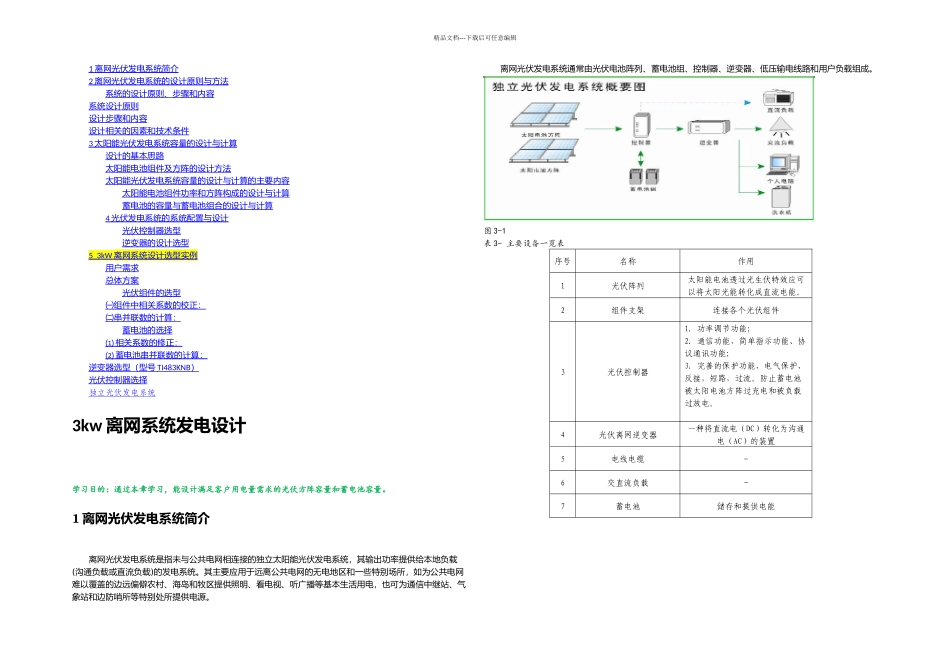

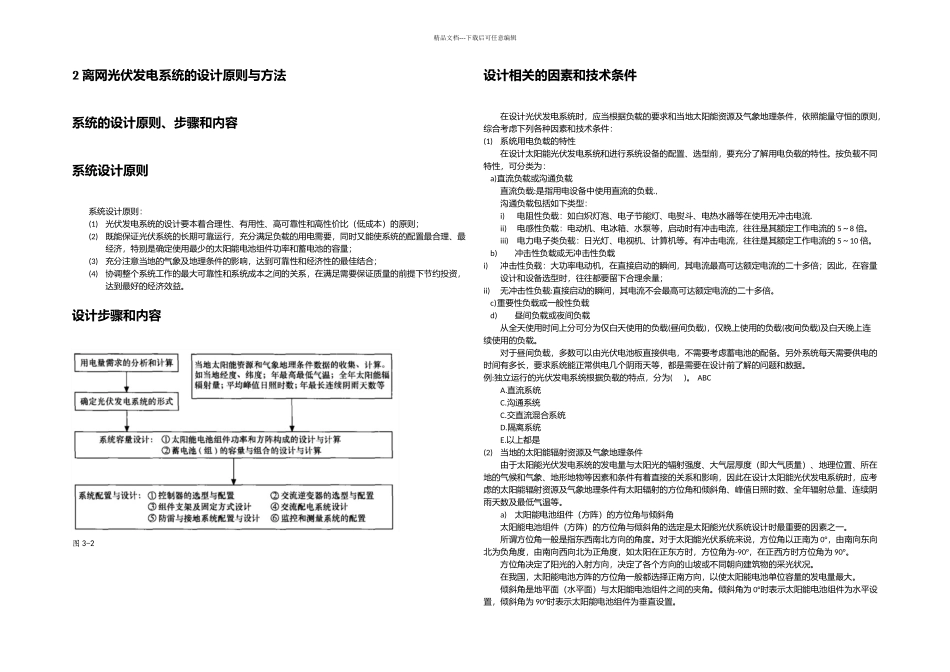

精品文档---下载后可任意编辑1 离网光伏发电系统简介 2 离网光伏发电系统的设计原则与方法 系统的设计原则、步骤和内容 系统设计原则 设计步骤和内容 设计相关的因素和技术条件 3 太阳能光伏发电系统容量的设计与计算 设计的基本思路 太阳能电池组件及方阵的设计方法 太阳能光伏发电系统容量的设计与计算的主要内容 太阳能电池组件功率和方阵构成的设计与计算 蓄电池的容量与蓄电池组合的设计与计算 4 光伏发电系统的系统配置与设计 光伏控制器选型 逆变器的设计选型 5 3kW 离网系统设计选型实例 用户需求 总体方案 光伏组件的选型 ㈠组件中相关系数的校正： ㈡串并联数的计算： 蓄电池的选择 ⑴ 相关系数的修正： ⑵ 蓄电池串并联数的计算： 逆变器选型（型号 TI483KNB ） 光伏控制器选择 独立光伏发电系统 3kw 离网系统发电设计学习目的：通过本章学习，能设计满足客户用电量需求的光伏方阵容量和蓄电池容量。 1 离网光伏发电系统简介离网光伏发电系统是指未与公共电网相连接的独立太阳能光伏发电系统，其输出功率提供给本地负载(沟通负载或直流负载)的发电系统。其主要应用于远离公共电网的无电地区和一些特别场所，如为公共电网难以覆盖的边远偏僻农村、海岛和牧区提供照明、看电视、听广播等基本生活用电，也可为通信中继站、气象站和边防哨所等特别处所提供电源。离网光伏发电系统通常由光伏电池阵列、蓄电池组、控制器、逆变器、低压输电线路和用户负载组成。图 3-1表 3- 主要设备一览表序号名称作用1光伏阵列太阳能电池透过光生伏特效应可以将太阳光能转化成直流电能。2组件支架连接各个光伏组件 3光伏控制器1. 功率调节功能；2. 通信功能，简单指示功能、协议通讯功能；3. 完善的保护功能，电气保护，反接，短路，过流。防止蓄电池被太阳电池方阵过充电和被负载过放电。4光伏离网逆变器一种将直流电（DC）转化为沟通电（AC）的装置5电线电缆-6交直流负载-7蓄电池储存和提供电能精品文档---下载后可任意编辑2 离网光伏发电系统的设计原则与方法系统的设计原则、步骤和内容系统设计原则系统设计原则：(1)光伏发电系统的设计要本着合理性、有用性、高可靠性和高性价比（低成本）的原则；(2)既能保证光伏系统的长期可靠运行，充分满足负载的用电需要，同时又能使系统的配置最合理、最经济，特别是确定使用最少的太阳能电池组件功率和蓄电池的容量；(3)充分注意当地的气象及地理条件的影响，...
