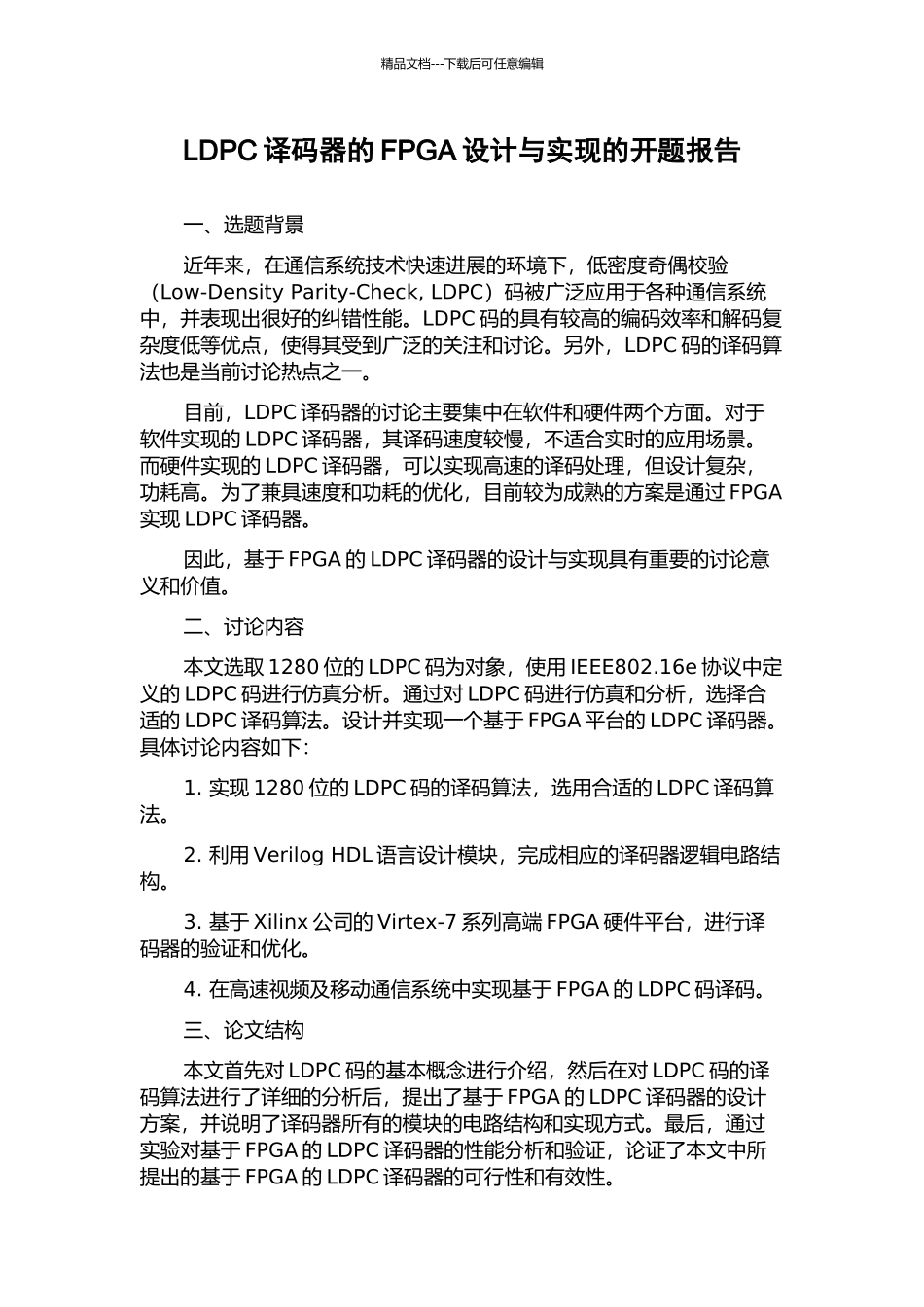

精品文档---下载后可任意编辑LDPC 译码器的 FPGA 设计与实现的开题报告一、选题背景近年来，在通信系统技术快速进展的环境下，低密度奇偶校验（Low-Density Parity-Check, LDPC）码被广泛应用于各种通信系统中，并表现出很好的纠错性能。LDPC 码的具有较高的编码效率和解码复杂度低等优点，使得其受到广泛的关注和讨论。另外，LDPC 码的译码算法也是当前讨论热点之一。目前，LDPC 译码器的讨论主要集中在软件和硬件两个方面。对于软件实现的 LDPC 译码器，其译码速度较慢，不适合实时的应用场景。而硬件实现的 LDPC 译码器，可以实现高速的译码处理，但设计复杂，功耗高。为了兼具速度和功耗的优化，目前较为成熟的方案是通过 FPGA实现 LDPC 译码器。因此，基于 FPGA 的 LDPC 译码器的设计与实现具有重要的讨论意义和价值。二、讨论内容本文选取 1280 位的 LDPC 码为对象，使用 IEEE802.16e 协议中定义的 LDPC 码进行仿真分析。通过对 LDPC 码进行仿真和分析，选择合适的 LDPC 译码算法。设计并实现一个基于 FPGA 平台的 LDPC 译码器。具体讨论内容如下：1. 实现 1280 位的 LDPC 码的译码算法，选用合适的 LDPC 译码算法。2. 利用 Verilog HDL 语言设计模块，完成相应的译码器逻辑电路结构。3. 基于 Xilinx 公司的 Virtex-7 系列高端 FPGA 硬件平台，进行译码器的验证和优化。4. 在高速视频及移动通信系统中实现基于 FPGA 的 LDPC 码译码。三、论文结构本文首先对 LDPC 码的基本概念进行介绍，然后在对 LDPC 码的译码算法进行了详细的分析后，提出了基于 FPGA 的 LDPC 译码器的设计方案，并说明了译码器所有的模块的电路结构和实现方式。最后，通过实验对基于 FPGA 的 LDPC 译码器的性能分析和验证，论证了本文中所提出的基于 FPGA 的 LDPC 译码器的可行性和有效性。
