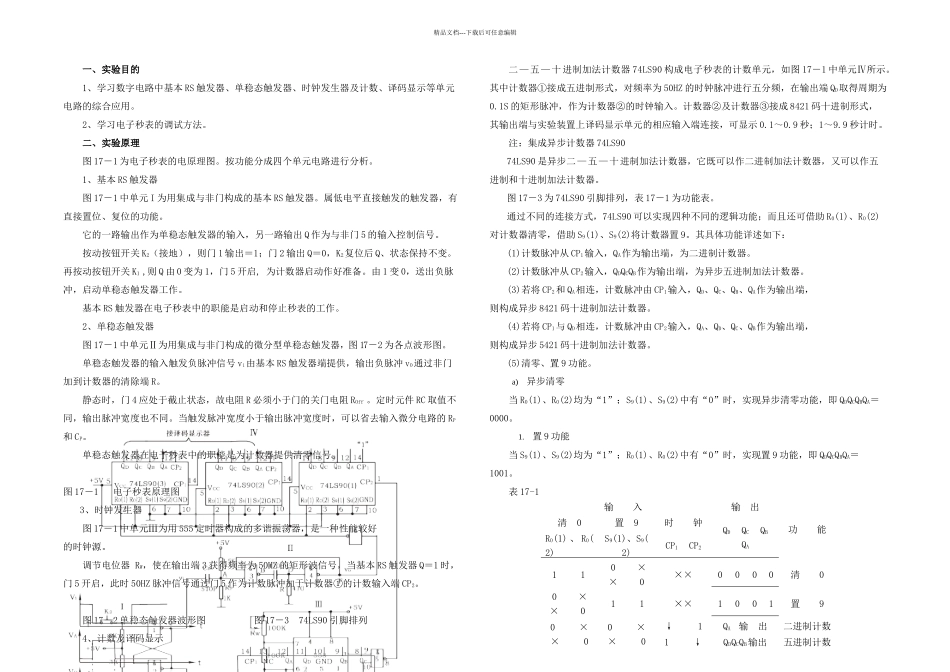

LS的详细说明功能表_第1页
1/5

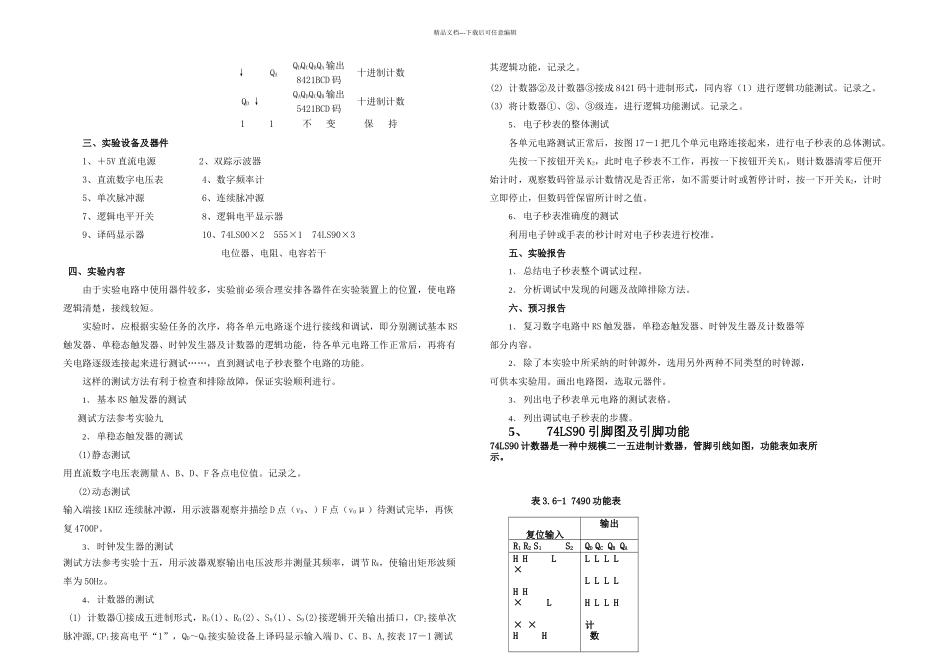

LS的详细说明功能表_第2页
2/5

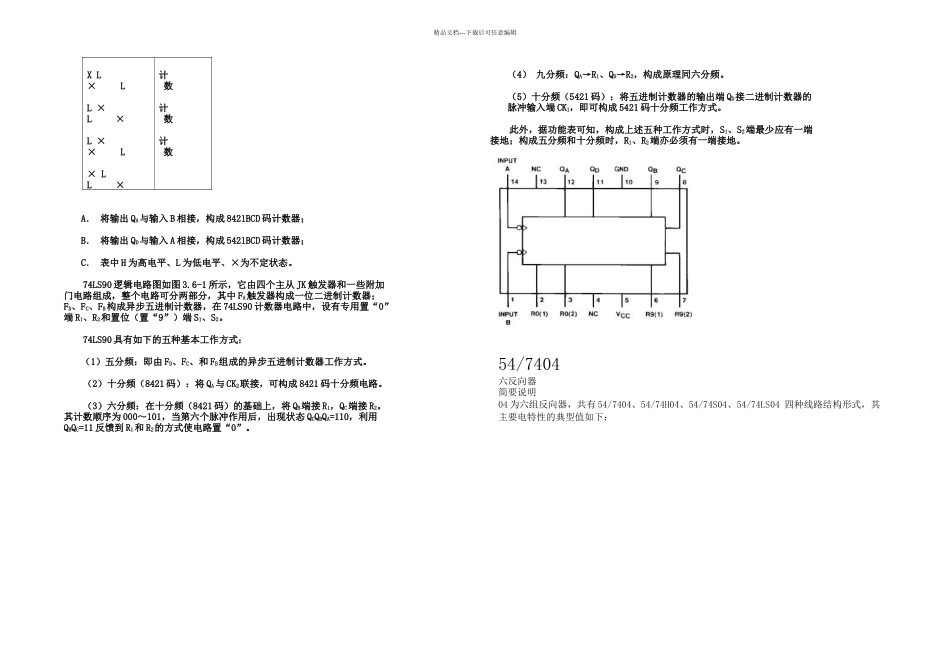

LS的详细说明功能表_第3页
3/5
精品文档---下载后可任意编辑 一、实验目的 1、学习数字电路中基本 RS 触发器、单稳态触发器、时钟发生器及计数、译码显示等单元电路的综合应用。 2、学习电子秒表的调试方法。 二、实验原理 图 17-1 为电子秒表的电原理图。按功能分成四个单元电路进行分析。 1、基本 RS 触发器 图 17-1 中单元 I 为用集成与非门构成的基本 RS 触发器。属低电平直接触发的触发器,有直接置位、复位的功能。 它的一路输出作为单稳态触发器的输入,另一路输出 Q 作为与非门 5 的输入控制信号。 按动按钮开关 K2(接地),则门 1 输出=1;门 2 输出 Q=0,K2复位后 Q、状态保持不变。再按动按钮开关 K1 ,则 Q 由 0 变为 1,门 5 开启, 为计数器启动作好准备。由 1 变 0,送出负脉冲,启动单稳态触发器工作。 基本 RS 触发器在电子秒表中的职能是启动和停止秒表的工作。 2、单稳态触发器 图 17-1 中单元Ⅱ为用集成与非门构成的微分型单稳态触发器,图 17-2 为各点波形图。 单稳态触发器的输入触发负脉冲信号 vi由基本 RS 触发器端提供,输出负脉冲 vO通过非门加到计数器的清除端 R。 静态时,门 4 应处于截止状态,故电阻 R 必须小于门的关门电阻 ROff 。定时元件 RC 取值不同,输出脉冲宽度也不同。当触发脉冲宽度小于输出脉冲宽度时,可以省去输入微分电路的 RP和 CP。单稳态触发器在电子秒表中的职能是为计数器提供清零信号。图 17-1 电子秒表原理图3、时钟发生器图 17-1 中单元Ⅲ为用 555 定时器构成的多谐振荡器,是一种性能较好的时钟源。 调节电位器 RW,使在输出端 3 获得频率为 50HZ 的矩形波信号,当基本 RS 触发器 Q=1 时,门 5 开启,此时 50HZ 脉冲信号通过门 5 作为计数脉冲加于计数器①的计数输入端 CP2。 图 17-2 单稳态触发器波形图 图 17-3 74LS90 引脚排列 4、计数及译码显示二—五—十进制加法计数器 74LS90 构成电子秒表的计数单元,如图 17-1 中单元Ⅳ所示。其中计数器①接成五进制形式,对频率为 50HZ 的时钟脉冲进行五分频,在输出端 QD取得周期为0.1S 的矩形脉冲,作为计数器②的时钟输入。计数器②及计数器③接成 8421 码十进制形式,其输出端与实验装置上译码显示单元的相应输入端连接,可显示 0.1~0.9 秒;1~9.9 秒计时。注:集成异步计数器 74LS9074LS90 是异步二—五—十进制加法计数器,它既可以...
