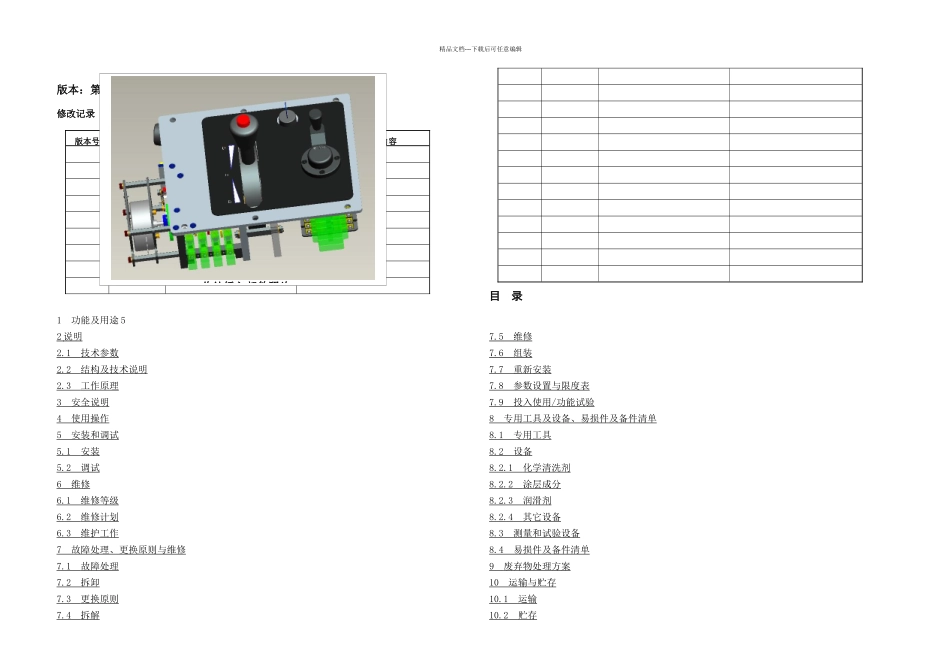

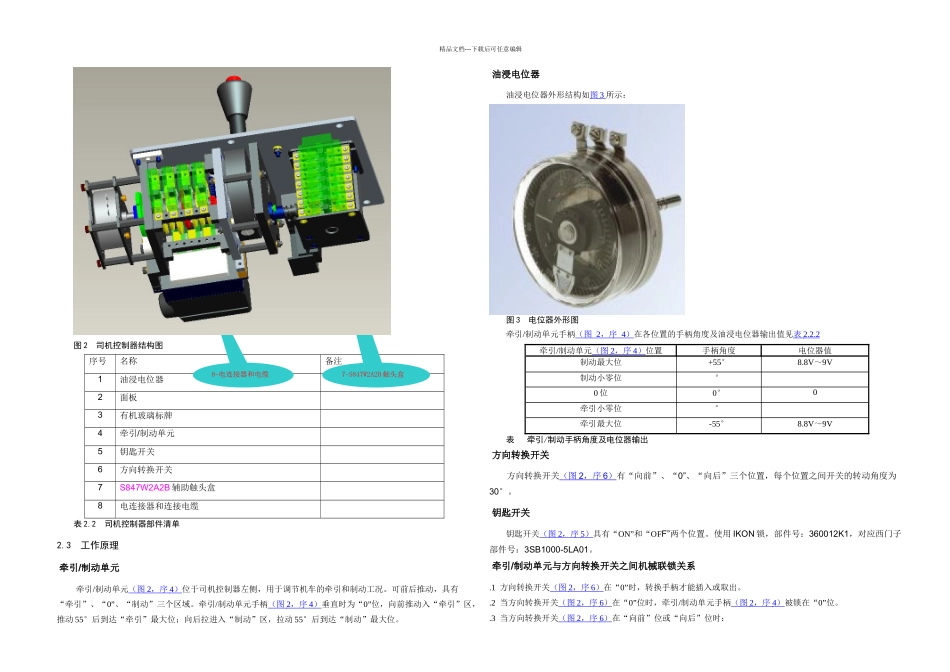

精品文档---下载后可任意编辑版本：第 1.1 版修改记录版本号更改日期更改的主要原因更改的章节与内容2009-04-30初始创建全部2009-08-30根据投标文件评审意见进行修改全部目 录1 功能及用途 52 说明 2.1 技术参数 2.2 结构及技术说明 2.3 工作原理 3 安全说明 4 使用操作 5 安装和调试 5.1 安装 5.2 调试 6 维修 6.1 维修等级 6.2 维修计划 6.3 维护工作 7 故障处理、更换原则与维修 7.1 故障处理 7.2 拆卸 7.3 更换原则 7.4 拆解 7.5 维修 7.6 组装 7.7 重新安装 7.8 参数设置与限度表 7.9 投入使用 / 功能试验 8 专用工具及设备、易损件及备件清单 8.1 专用工具 8.2 设备 8.2.1 化学清洗剂 8.2.2 涂层成分 8.2.3 润滑剂 8.2.4 其它设备 8.3 测量和试验设备 8.4 易损件及备件清单 9 废弃物处理方案 10 运输与贮存 10.1 运输 10.2 贮存 此处插入部件照片4- 牵引 / 制动单元6- 方向转换开关5- 电钥匙3- 有机玻璃标牌精品文档---下载后可任意编辑11 零件目录及备件采购 11.1 零件目录 11.2 备件的仓储及采购 12 开箱及检查 13 其他 1 功能及用途司机控制器是机车的主令控制电器，用来转换机车的牵引与制动工况，改变机车的运行方向，设定机车运行速度，实现机车的起动和调速等工况。2说明1－牵引制动单元 2－电钥匙 3－方向转换开关图 1 司机控制器总图司机控制器是机车的主令控制电器，用来转换机车的牵引与制动工况，改变机车的运行方向，实现机车的起动和调速等工况。各主要部件的功能参看 2 . 2 。2.1 技术参数司机控制器的机械寿命≥2×10 次。辅助触头盒电寿命≥2×10司机控制器的质量≤9kg辅助触头盒的防护等级IP40（依照 IEC60529）辅助触头盒标称电压110V（DC）辅助触头盒约定发热电流5A最小电气间隙＞3mm最小爬电距＞4mm油浸电位器机械寿命≥1×10 次2.2 结构及技术说明司机控制器的结构见图 2 和表 2 .2 。1231-油浸2-面板精品文档---下载后可任意编辑图 2 司机控制器结构图序号名称备注1油浸电位器2面板3有机玻璃标牌4牵引/制动单元5钥匙开关6方向转换开关7S847W2A2B 辅助触头盒8电连接器和连接电缆表 2.2 司机控制器部件清单2.3 工作原理 牵引/制动单元牵引/制动单元（ 图 2 ， 序 4 ） 位于司机控制器左侧，用于调节机车的牵引和制动工况。可前后推动，具有“牵引”、“0”、“制动”三个区域。牵引...
