MOS管电路级别FPGA芯片的设计与实现的开题报告

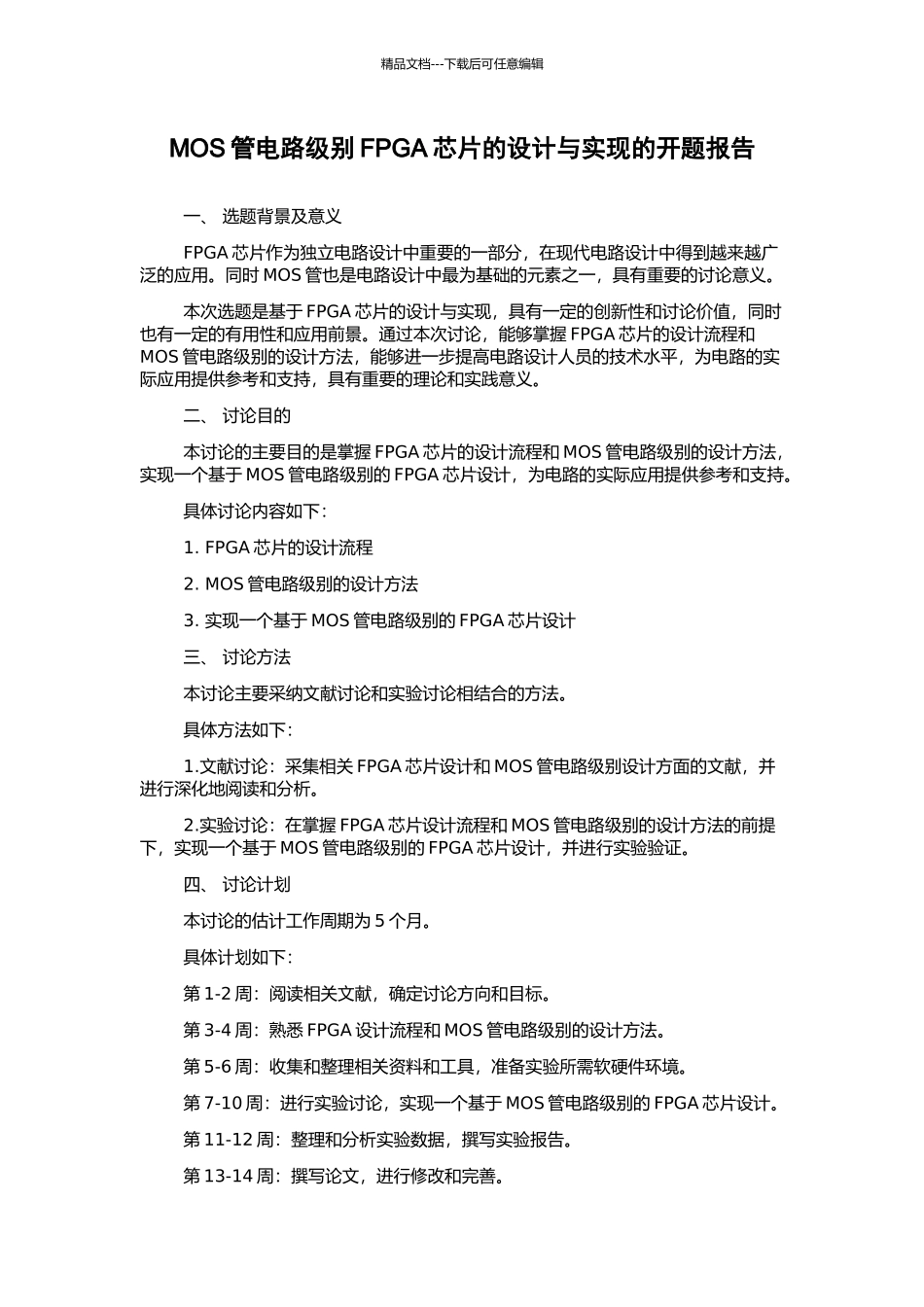

MOS管电路级别FPGA芯片的设计与实现的开题报告_第1页
1/2
MOS管电路级别FPGA芯片的设计与实现的开题报告_第2页

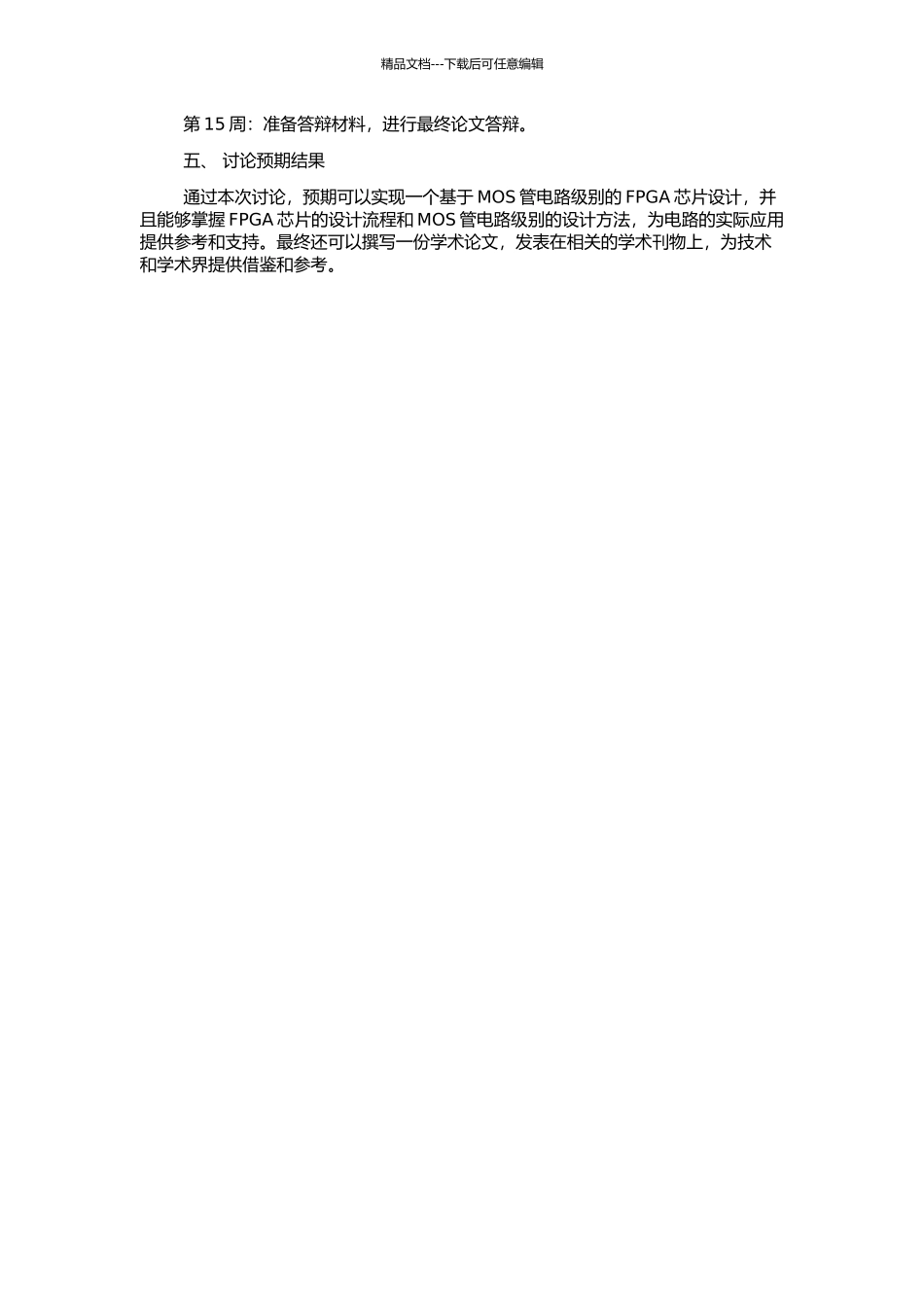

2/2
精品文档---下载后可任意编辑MOS 管电路级别 FPGA 芯片的设计与实现的开题报告一、 选题背景及意义FPGA 芯片作为独立电路设计中重要的一部分,在现代电路设计中得到越来越广泛的应用。同时 MOS 管也是电路设计中最为基础的元素之一,具有重要的讨论意义。本次选题是基于 FPGA 芯片的设计与实现,具有一定的创新性和讨论价值,同时也有一定的有用性和应用前景。通过本次讨论,能够掌握 FPGA 芯片的设计流程和MOS 管电路级别的设计方法,能够进一步提高电路设计人员的技术水平,为电路的实际应用提供参考和支持,具有重要的理论和实践意义。二、 讨论目的本讨论的主要目的是掌握 FPGA 芯片的设计流程和 MOS 管电路级别的设计方法,实现一个基于 MOS 管电路级别的 FPGA 芯片设计,为电路的实际应用提供参考和支持。具体讨论内容如下:1. FPGA 芯片的设计流程2. MOS 管电路级别的设计方法3. 实现一个基于 MOS 管电路级别的 FPGA 芯片设计三、 讨论方法本讨论主要采纳文献讨论和实验讨论相结合的方法。具体方法如下:1.文献讨论:采集相关 FPGA 芯片设计和 MOS 管电路级别设计方面的文献,并进行深化地阅读和分析。2.实验讨论:在掌握 FPGA 芯片设计流程和 MOS 管电路级别的设计方法的前提下,实现一个基于 MOS 管电路级别的 FPGA 芯片设计,并进行实验验证。四、 讨论计划本讨论的估计工作周期为 5 个月。具体计划如下:第 1-2 周:阅读相关文献,确定讨论方向和目标。第 3-4 周:熟悉 FPGA 设计流程和 MOS 管电路级别的设计方法。第 5-6 周:收集和整理相关资料和工具,准备实验所需软硬件环境。第 7-10 周:进行实验讨论,实现一个基于 MOS 管电路级别的 FPGA 芯片设计。第 11-12 周:整理和分析实验数据,撰写实验报告。第 13-14 周:撰写论文,进行修改和完善。精品文档---下载后可任意编辑第 15 周:准备答辩材料,进行最终论文答辩。五、 讨论预期结果通过本次讨论,预期可以实现一个基于 MOS 管电路级别的 FPGA 芯片设计,并且能够掌握 FPGA 芯片的设计流程和 MOS 管电路级别的设计方法,为电路的实际应用提供参考和支持。最终还可以撰写一份学术论文,发表在相关的学术刊物上,为技术和学术界提供借鉴和参考。
