MOS管的电容特性

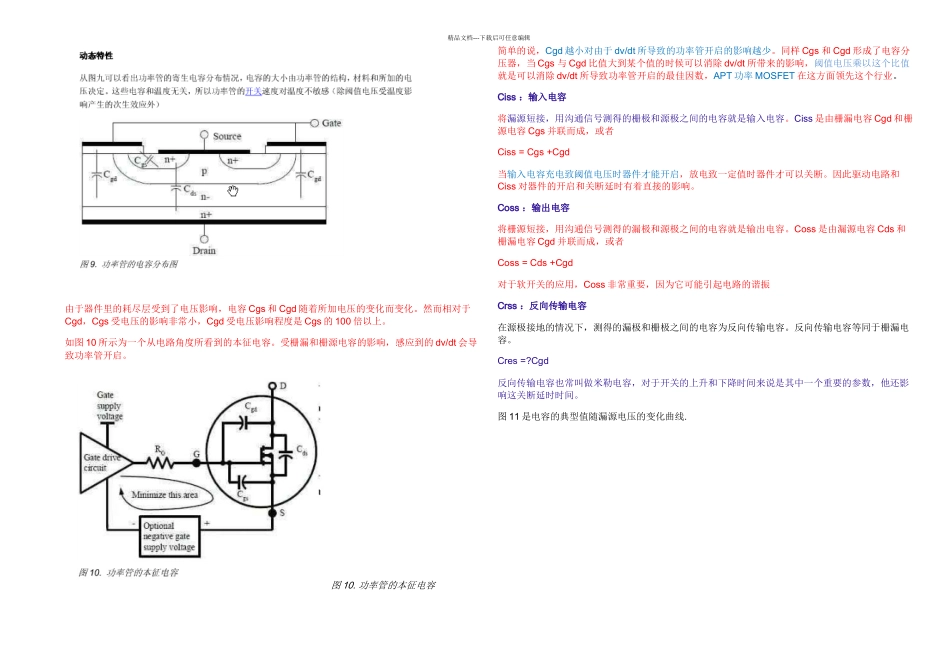

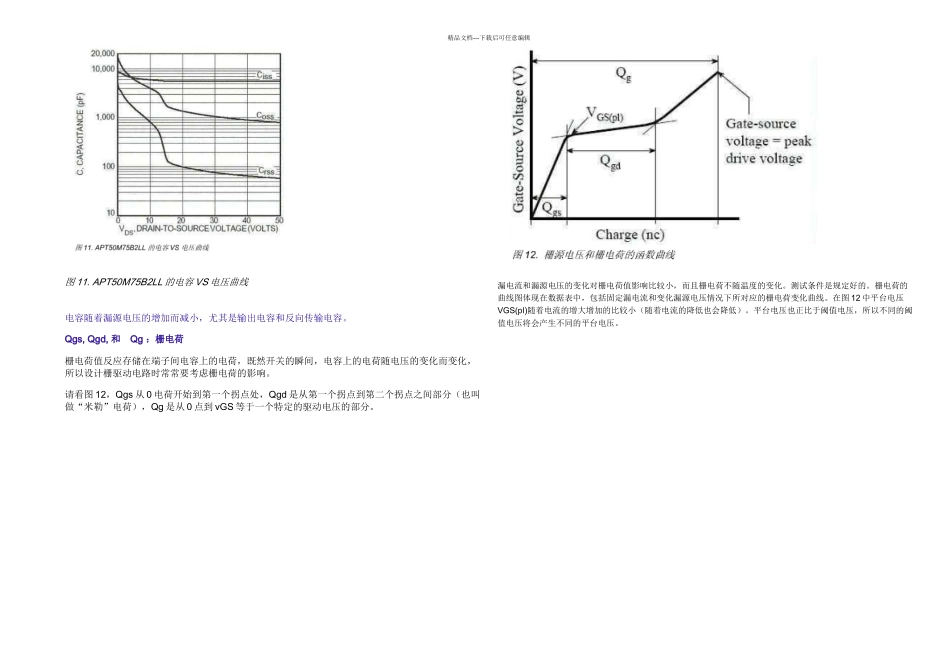

精品文档---下载后可任意编辑由于器件里的耗尽层受到了电压影响，电容 Cgs 和 Cgd 随着所加电压的变化而变化。然而相对于Cgd，Cgs 受电压的影响非常小，Cgd 受电压影响程度是 Cgs 的 100 倍以上。如图 10 所示为一个从电路角度所看到的本征电容。受栅漏和栅源电容的影响，感应到的 dv/dt 会导致功率管开启。图 10. 功率管的本征电容 简单的说，Cgd 越小对由于 dv/dt 所导致的功率管开启的影响越少。同样 Cgs 和 Cgd 形成了电容分压器，当 Cgs 与 Cgd 比值大到某个值的时候可以消除 dv/dt 所带来的影响，阈值电压乘以这个比值就是可以消除 dv/dt 所导致功率管开启的最佳因数，APT 功率 MOSFET 在这方面领先这个行业。 Ciss ：输入电容将漏源短接，用沟通信号测得的栅极和源极之间的电容就是输入电容。Ciss 是由栅漏电容 Cgd 和栅源电容 Cgs 并联而成，或者Ciss = Cgs +Cgd当输入电容充电致阈值电压时器件才能开启，放电致一定值时器件才可以关断。因此驱动电路和Ciss 对器件的开启和关断延时有着直接的影响。Coss ：输出电容将栅源短接，用沟通信号测得的漏极和源极之间的电容就是输出电容。Coss 是由漏源电容 Cds 和栅漏电容 Cgd 并联而成，或者Coss = Cds +Cgd对于软开关的应用，Coss 非常重要，因为它可能引起电路的谐振Crss ：反向传输电容在源极接地的情况下，测得的漏极和栅极之间的电容为反向传输电容。反向传输电容等同于栅漏电容。Cres =?Cgd反向传输电容也常叫做米勒电容，对于开关的上升和下降时间来说是其中一个重要的参数，他还影响这关断延时时间。图 11 是电容的典型值随漏源电压的变化曲线.精品文档---下载后可任意编辑图 11. APT50M75B2LL 的电容 VS 电压曲线 电容随着漏源电压的增加而减小，尤其是输出电容和反向传输电容。Qgs, Qgd, 和 Qg ：栅电荷栅电荷值反应存储在端子间电容上的电荷，既然开关的瞬间，电容上的电荷随电压的变化而变化，所以设计栅驱动电路时常常要考虑栅电荷的影响。请看图 12，Qgs 从 0 电荷开始到第一个拐点处，Qgd 是从第一个拐点到第二个拐点之间部分（也叫做“米勒”电荷），Qg 是从 0 点到 vGS 等于一个特定的驱动电压的部分。漏电流和漏源电压的变化对栅电荷值影响比较小，而且栅电荷不随温度的变化。测试条件是规定好的。栅电荷的曲线图体现在数据表中，包括固定漏电流和变化漏源电压情况下所对应的栅电荷变化曲线。在图 12 中平台电压VGS(pl)随着电流的增大增加的比较小（随着电流的降低也会降低）。平台电压也正比于阈值电压，所以不同的阈值电压将会产生不同的平台电压。
