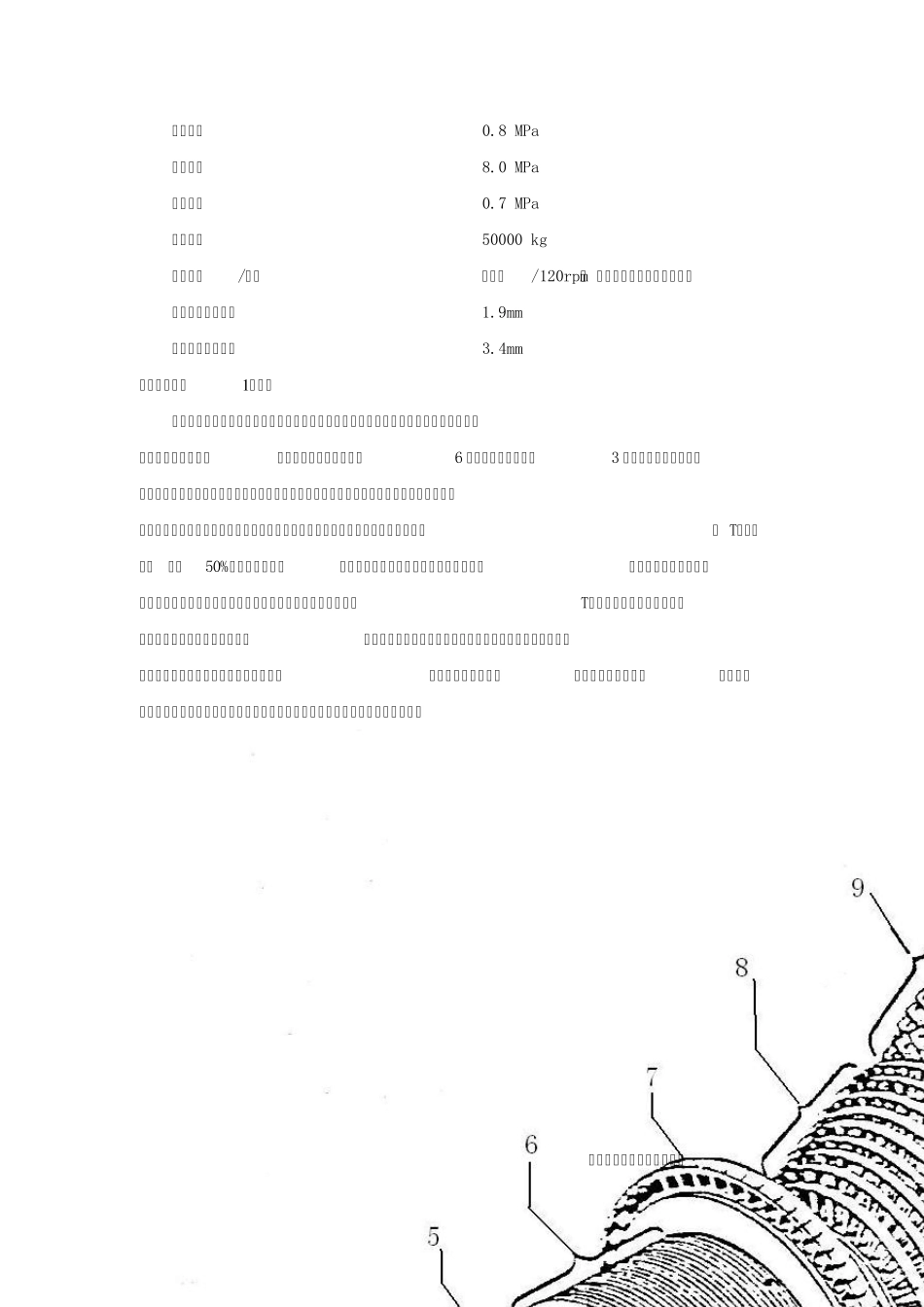

第一章 给水泵汽轮机结构及其原理 一、给水泵汽轮机热力系统的工作原理 给水泵汽轮机蒸汽由高压汽源或低压汽源供汽，高压汽源来自主汽轮机的高压缸排汽（即再热冷段的蒸汽），低压汽源来自主机第四段抽汽。蒸汽做功后排入主机凝汽器。给水泵汽轮机与给水泵通过齿形联轴器连接，驱动给水泵向锅炉供水。 二、给水泵汽轮机的常规设计 驱动给水泵的汽轮机本体结构、组成部件与主汽轮机的基本相同，主汽阀、调节阀、汽缸、喷嘴室、隔板、转子、支持轴承、推力轴承、轴封装置等样样俱全。 给水泵汽轮机的工作任务是驱动给水泵，必须满足锅炉所需的供水要求。因此，该汽轮机的运行方式与主汽轮机的大不相同。这些不同的特性集中体现在该汽轮机自身的润滑油系统、压力油系统和调节系统上。 三、岱海电厂的设备配置及选型 我公司给水泵汽轮机为杭州汽轮机厂生产的双汽源、外切换、单缸、反动式、下排汽凝汽式汽轮机。给水泵汽轮机正常运行汽源来自主汽轮机第四段抽汽，备用汽源来自再热冷段蒸汽，无论是正常运行汽源还是备用汽源，均由电液转换器来的二次油压控制进汽量。进汽速关阀与汽缸法兰连接，紧急情况下速管阀在尽可能短的时间内切断进入汽轮机的蒸汽。工作蒸汽经速关阀进入蒸汽室，蒸汽室内装有提板式调节汽阀，油动机通过杠杆机构操纵提板（阀梁）决定调节汽阀开度，控制蒸汽流量，蒸汽通过喷嘴导入调节级。备用蒸汽由管道调节阀控制，管道调节阀法兰连接在速关阀上，备用蒸汽经管道调节阀调节后相继通过速关阀，调节汽阀，然后进入喷嘴作功，这时的调节汽阀全开，不起调节作用。给水泵汽轮机的轴封蒸汽来自主机轴封系统；排汽通入主机凝汽器。保护系统配备机械式危急保安装置，用于超速保护和轴位移保护。两台给水泵汽轮机并联运行，可驱动每台锅炉给水泵50%BMCR 的给水量； 一台给水泵汽轮机驱动一台锅炉给水泵与一台30%BMCR 容量的电动泵组并联运行，可供给锅炉100%BMCR 的给水量；一台给水泵汽轮机驱动一台锅炉给水泵作单泵运行时，可供给锅炉60% BMCR 的给水量。 给水泵汽轮机主要参数： 型号 NK63/71/0， 级数 10(单列调节级+6 级高压级+3 级低压级) 转向 顺时针 设计功率 6086 kW 最大功率 8500 kW 额定转速 5030 r/min 最小连续运行转速 3000 r/min 最大连续运行转速 5600 r/min 脱扣转速（电子/机械） 5800/5880 r/min 四抽进汽压力（额定/最大） 0.65/1.0 MPa 冷再进汽压力（额定/最大） ...
