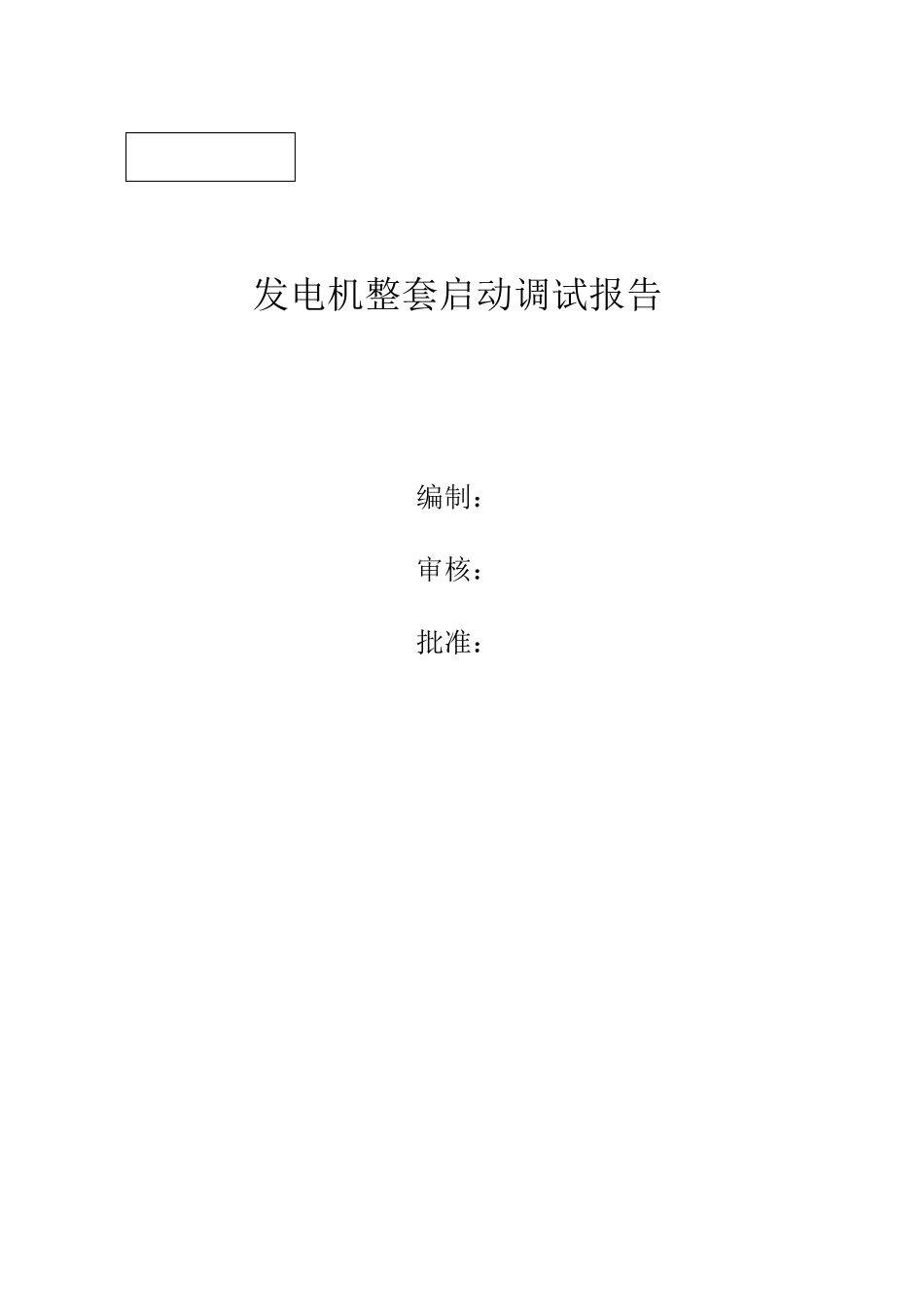

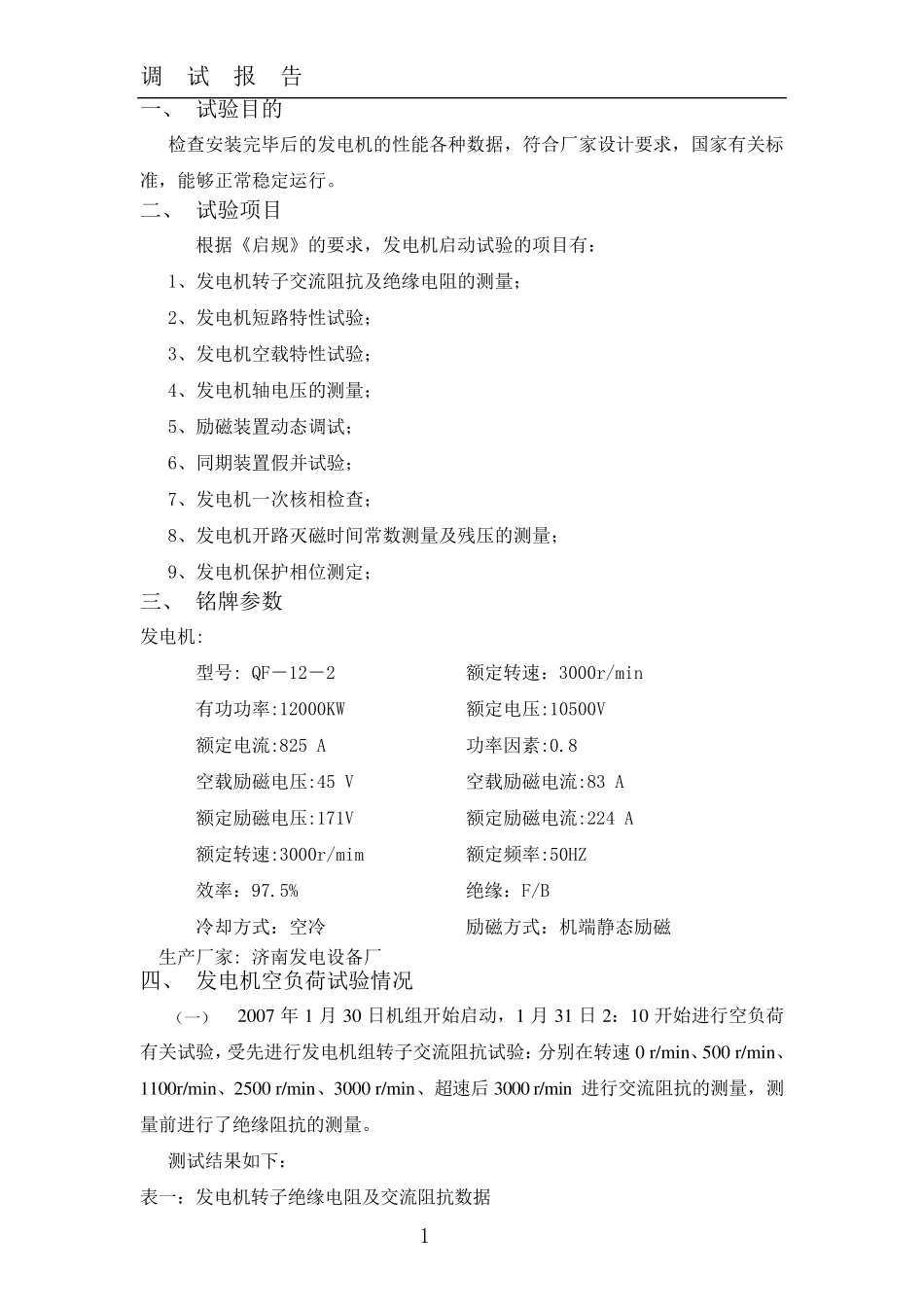

发电机整套启动调试报告 编制： 审核： 批准： 调 试 报 告 1 一、 试验目的 检查安装完毕后的发电机的性能各种数据，符合厂家设计要求，国家有关标准，能够正常稳定运行。 二、 试验项目 根据《启规》的要求，发电机启动试验的项目有： 1、发电机转子交流阻抗及绝缘电阻的测量； 2、发电机短路特性试验； 3、发电机空载特性试验； 4、发电机轴电压的测量； 5、励磁装置动态调试； 6、同期装置假并试验； 7、发电机一次核相检查； 8、发电机开路灭磁时间常数测量及残压的测量； 9、发电机保护相位测定； 三、 铭牌参数 发电机: 型号: QF－12－2 额定转速：3000r/min 有功功率:12000KW 额定电压:10500V 额定电流:825 A 功率因素:0.8 空载励磁电压:45 V 空载励磁电流:83 A 额定励磁电压:171V 额定励磁电流:224 A 额定转速:3000r/mim 额定频率:50HZ 效率：97.5% 绝缘：F/B 冷却方式：空冷 励磁方式：机端静态励磁 生产厂家: 济南发电设备厂 四、 发电机空负荷试验情况 （一） 2007 年 1 月 30 日机组开始启动，1 月 31 日 2：10 开始进行空负荷有关试验，受先进行发电机组转子交流阻抗试验：分别在转速 0 r/min、500 r/min、1100r/min、2500 r/min、3000 r/min、超速后 3000 r/min 进行交流阻抗的测量，测量前进行了绝缘阻抗的测量。 测试结果如下： 表一：发电机转子绝缘电阻及交流阻抗数据 调 试 报 告 2 超速试验前 转速（r/min） 电 压 （V） 电 流 （A） 功 率 （W） 交 流 阻 抗 （Ω） 绝 缘 电 阻 （Ω） 0 40 1．981 54．6 20．191 2．05/1．75 MΩ 80 3．656 194．3 21．881 120 5．064 399．6 23．696 500 40 1．856 52．2 21．551 1．76/1．37 MΩ 80 3．491 189．3 22．916 120 4．938 395．3 24．301 1100 40 1．86 51．4 21．505 1．28/1．02 MΩ 80 3．497 192．9 22．876 120 4．946 398．5 24．262 2500 40 1．868 52．6 21．413 1．9/1．42 MΩ 80 3．519 189．4 22．733 120 4．931 399．8 24．335 3000 40 1．851 54．5 21．609 4．28/3．5 MΩ 80 3．482 190．7 22．975 120 4．898 402．4 24．499 超速试验后 3000 40 1．957 57．2 20．439 100/49 MΩ 80 3．761 199．2 21．27 120 5．313 423．8 22．586 转子交流阻抗测...
