发电机试验报告

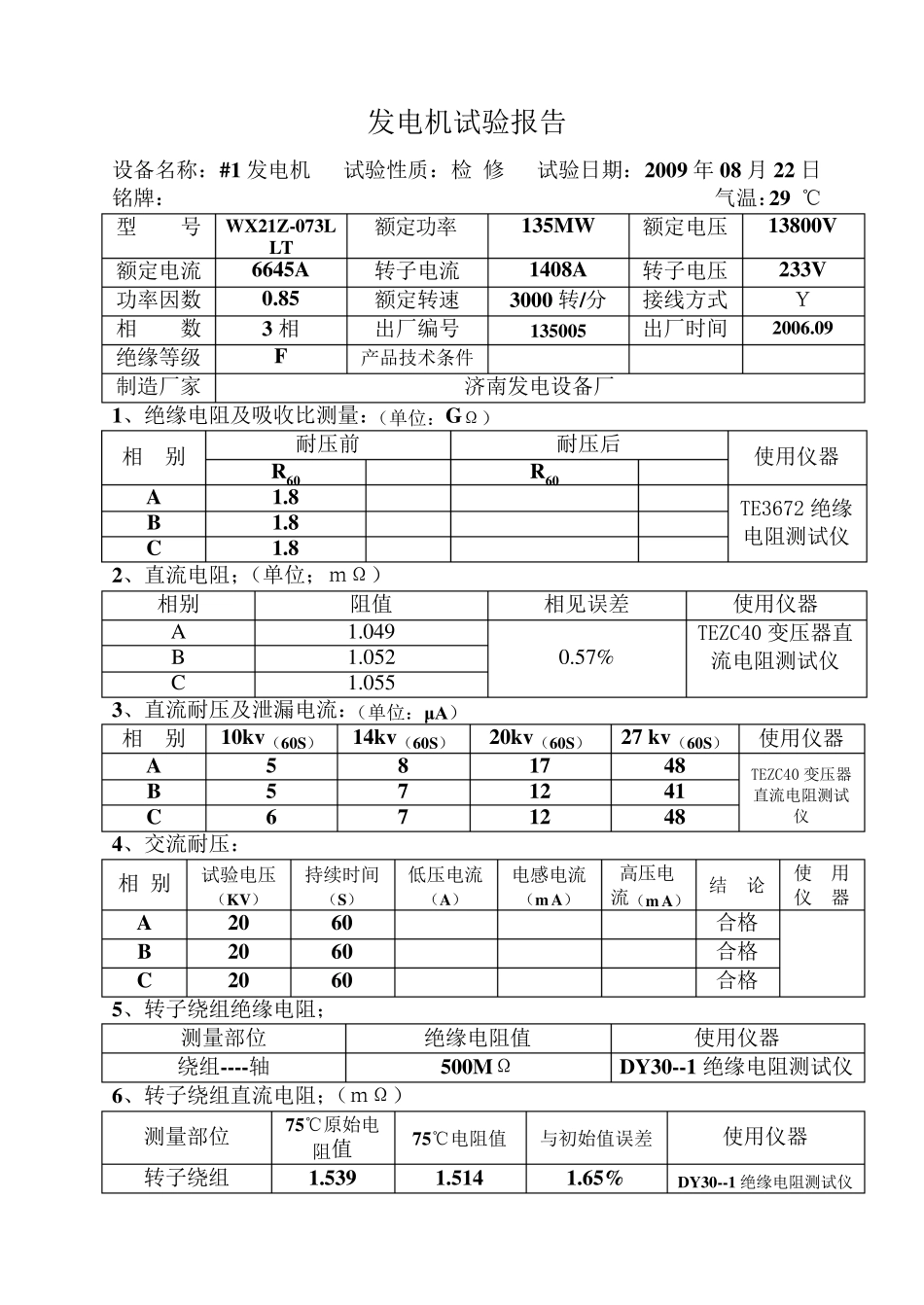

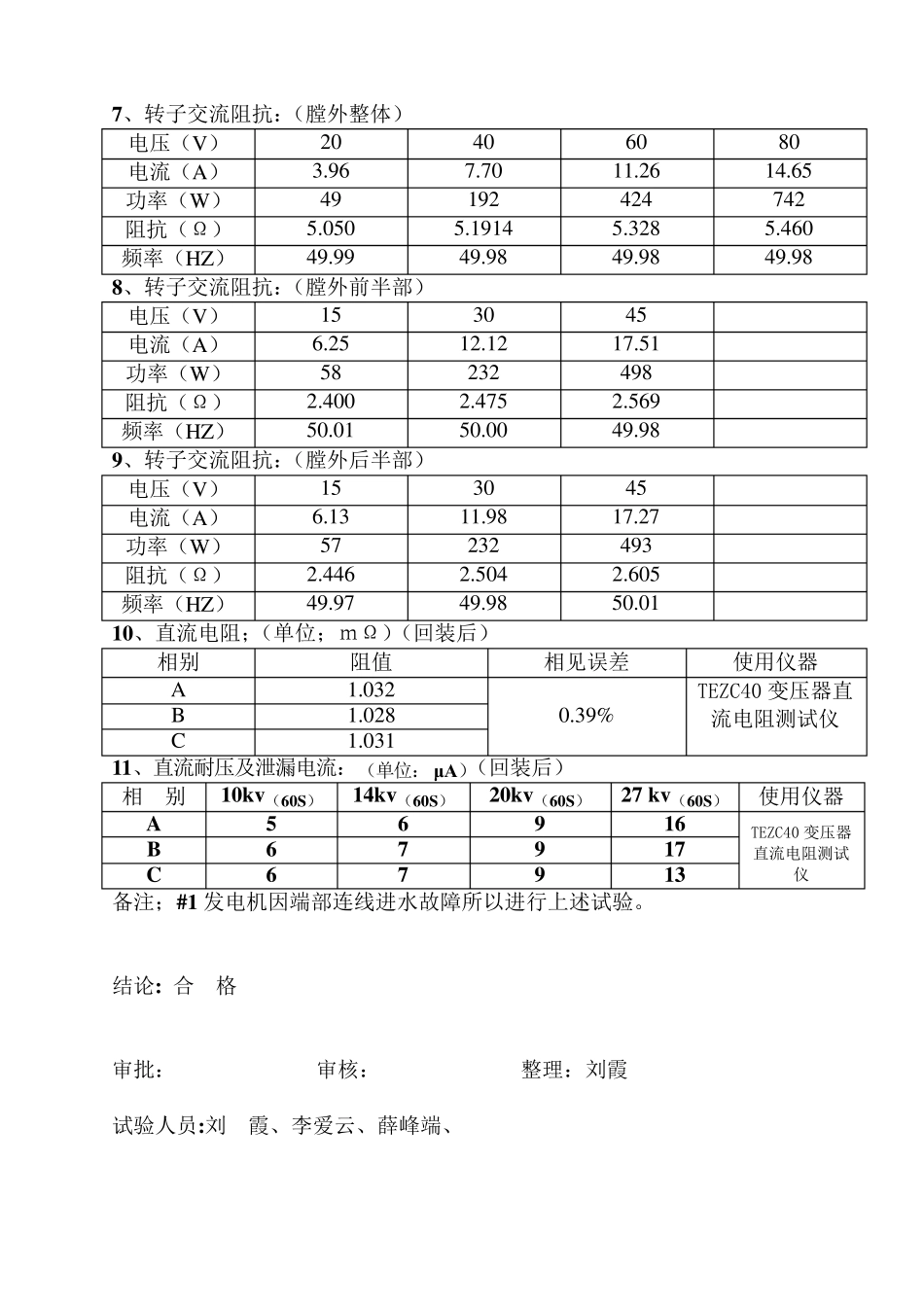

发电机试验报告 设备名称：#1 发电机 试验性质：检 修 试验日期：2009 年08 月22 日 铭牌： 气温：29 ℃ 型 号 WX21Z-073LLT 额定功率 135MW 额定电压 13800V 额定电流 6645A 转子电流 1408A 转子电压 233V 功率因数 0.85 额定转速 3000 转/分 接线方式 Ｙ 相 数 3 相 出厂编号 135005 出厂时间 2006.09 绝缘等级 F 产品技术条件 制造厂家 济南发电设备厂 1、绝缘电阻及吸收比测量：（单位：GΩ） 相 别 耐压前 耐压后 使用仪器 R60 R60 A 1.8 TE3672 绝缘电阻测试仪 B 1.8 C 1.8 2、直流电阻；（单位；ｍΩ） 相别 阻值 相见误差 使用仪器 A 1.049 0.57% TEZC40 变压器直流电阻测试仪 B 1.052 C 1.055 3、直流耐压及泄漏电流：（单位：μA） 相 别 10kv（60S） 14kv（60S） 20kv（60S） 27 kv（60S） 使用仪器 A 5 8 17 48 TEZC40 变压器直流电阻测试仪 B 5 7 12 41 C 6 7 12 48 4、交流耐压： 相 别 试验电压（KV） 持续时间（S） 低压电流（A） 电感电流（m A） 高压电流（m A） 结 论 使 用 仪 器 A 20 60 合格 B 20 60 合格 C 20 60 合格 5、转子绕组绝缘电阻； 测量部位 绝缘电阻值 使用仪器 绕组----轴 500MΩ DY30--1 绝缘电阻测试仪 6、转子绕组直流电阻；（ｍΩ） 测量部位 75℃原始电阻值 75℃电阻值 与初始值误差 使用仪器 转子绕组 1.539 1.514 1.65% DY30--1 绝缘电阻测试仪 7、转子交流阻抗：（膛外整体） 电压（V） 20 40 60 80 电流（A） 3.96 7.70 11.26 14.65 功率（W） 49 192 424 742 阻抗（Ω） 5.050 5.1914 5.328 5.460 频率（HZ） 49.99 49.98 49.98 49.98 8、转子交流阻抗：（膛外前半部） 电压（V） 15 30 45 电流（A） 6.25 12.12 17.51 功率（W） 58 232 498 阻抗（Ω） 2.400 2.475 2.569 频率（HZ） 50.01 50.00 49.98 9、转子交流阻抗：（膛外后半部） 电压（V） 15 30 45 电流（A） 6.13 11.98 17.27 功率（W） 57 232 493 阻抗（Ω） 2.446 2.504 2.605 频率（HZ） 49.97 49.98 50.01 10、直流电阻；（单位；ｍΩ）（回装后） 相别 阻值 相见误差 使用仪器 A 1.032 0.39% TEZC40 变压器直流电阻测试仪 B 1.028 C 1.031 11、直流耐压及泄漏电流：（单位：μA）（回...
