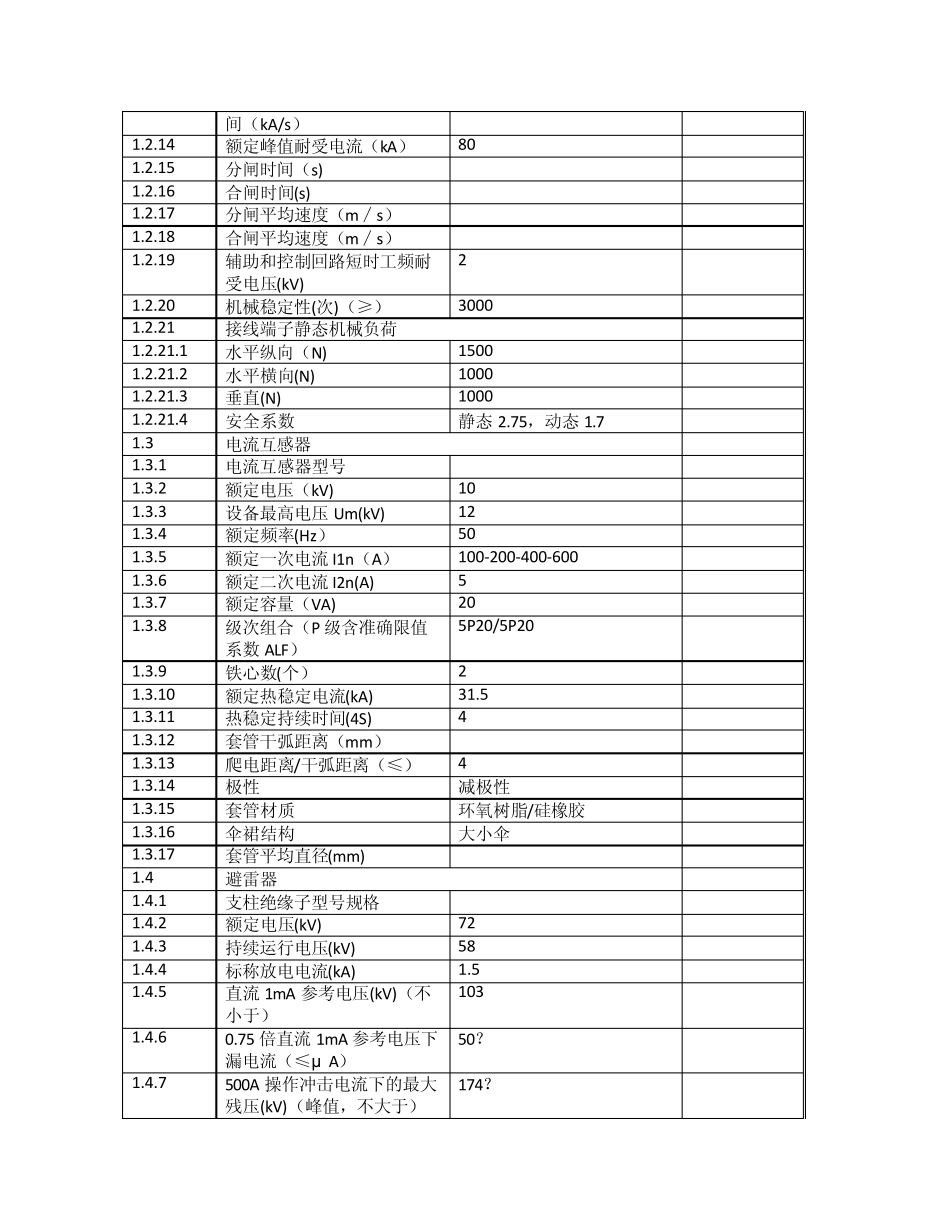

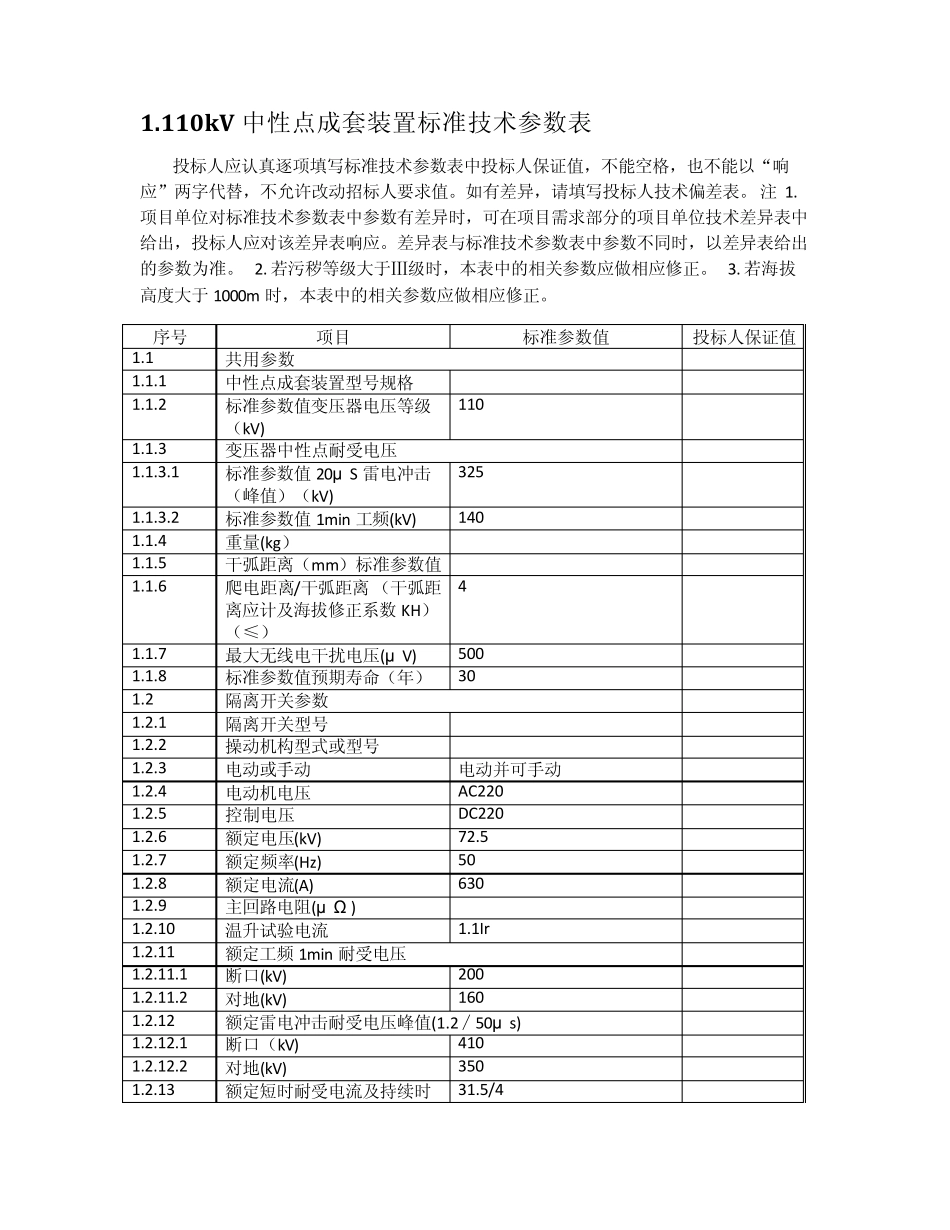

国家电网公司集中规模招标采购 福建省电力有限公司 福建省永安市供电有限公司 永安公司110kV西门变#1主变改造 变压器110kV中性点成套装置（带避雷器）专用技术规范 招 标 文 件 （技术规范专用部分） 设计单位：福建省电力有限公司三明电业局 2011年 12月 14日 1.110kV 中性点成套装置标准技术参数表 投标人应认真逐项填写标准技术参数表中投标人保证值，不能空格，也不能以“响应”两字代替，不允许改动招标人要求值。如有差异，请填写投标人技术偏差表。 注 1. 项目单位对标准技术参数表中参数有差异时，可在项目需求部分的项目单位技术差异表中给出，投标人应对该差异表响应。差异表与标准技术参数表中参数不同时，以差异表给出的参数为准。 2. 若污秽等级大于Ⅲ级时，本表中的相关参数应做相应修正。 3. 若海拔高度大于 1000m 时，本表中的相关参数应做相应修正。 序号 项目 标准参数值 投标人保证值 1.1 共用参数 1.1.1 中性点成套装置型号规格 1.1.2 标准参数值变压器电压等级（kV) 110 1.1.3 变压器中性点耐受电压 1.1.3.1 标准参数值20μ S 雷电冲击（峰值）（kV) 325 1.1.3.2 标准参数值1min 工频(kV) 140 1.1.4 重量(kg） 1.1.5 干弧距离（mm）标准参数值 1.1.6 爬电距离/干弧距离 （干弧距离应计及海拔修正系数KH）（≤） 4 1.1.7 最大无线电干扰电压(μ V) 500 1.1.8 标准参数值预期寿命（年） 30 1.2 隔离开关参数 1.2.1 隔离开关型号 1.2.2 操动机构型式或型号 1.2.3 电动或手动 电动并可手动 1.2.4 电动机电压 AC220 1.2.5 控制电压 DC220 1.2.6 额定电压(kV) 72.5 1.2.7 额定频率(Hz) 50 1.2.8 额定电流(A) 630 1.2.9 主回路电阻(μ Ω ) 1.2.10 温升试验电流 1.1Ir 1.2.11 额定工频 1min 耐受电压 1.2.11.1 断口(kV) 200 1.2.11.2 对地(kV) 160 1.2.12 额定雷电冲击耐受电压峰值(1.2∕50μ s) 1.2.12.1 断口（kV) 410 1.2.12.2 对地(kV) 350 1.2.13 额定短时耐受电流及持续时31.5/4 间（kA/s） 1.2.14 额定峰值耐受电流（kA） 80 1.2.15 分闸时间（s) 1.2.16 合闸时间(s) 1.2.17 分闸平均速度（m∕s） 1.2.18 合闸平均速度（m∕s） 1.2.19 辅助和控制回路短时工频耐受电压(kV) 2 1.2.20 机械稳定性(次)（≥） 3000 1.2.21 接线端子静态机械负荷 1.2.21.1 水平纵向（N) 1500 1.2.21....
