变压器24种接线的相量图画法及钟点数判别

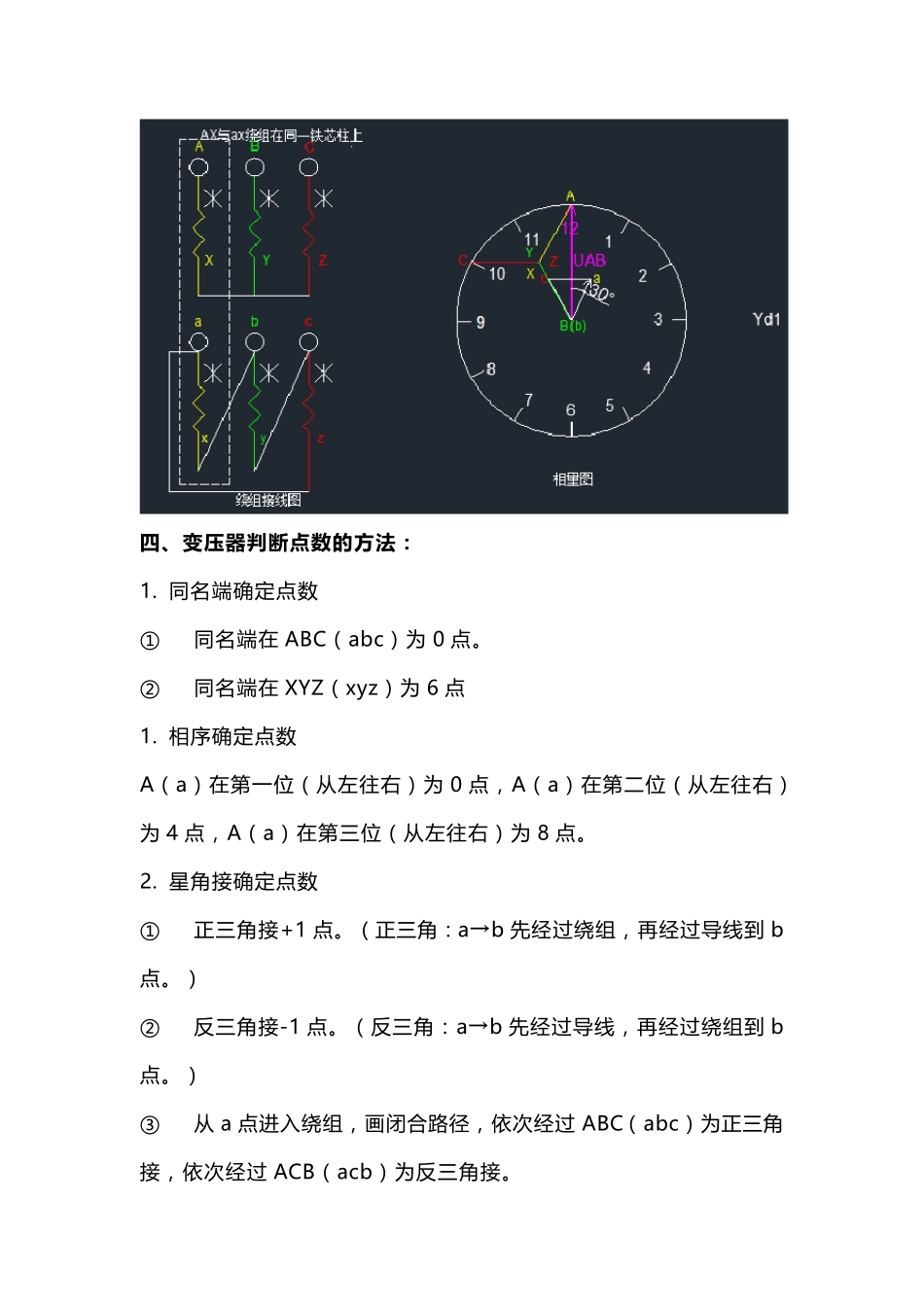

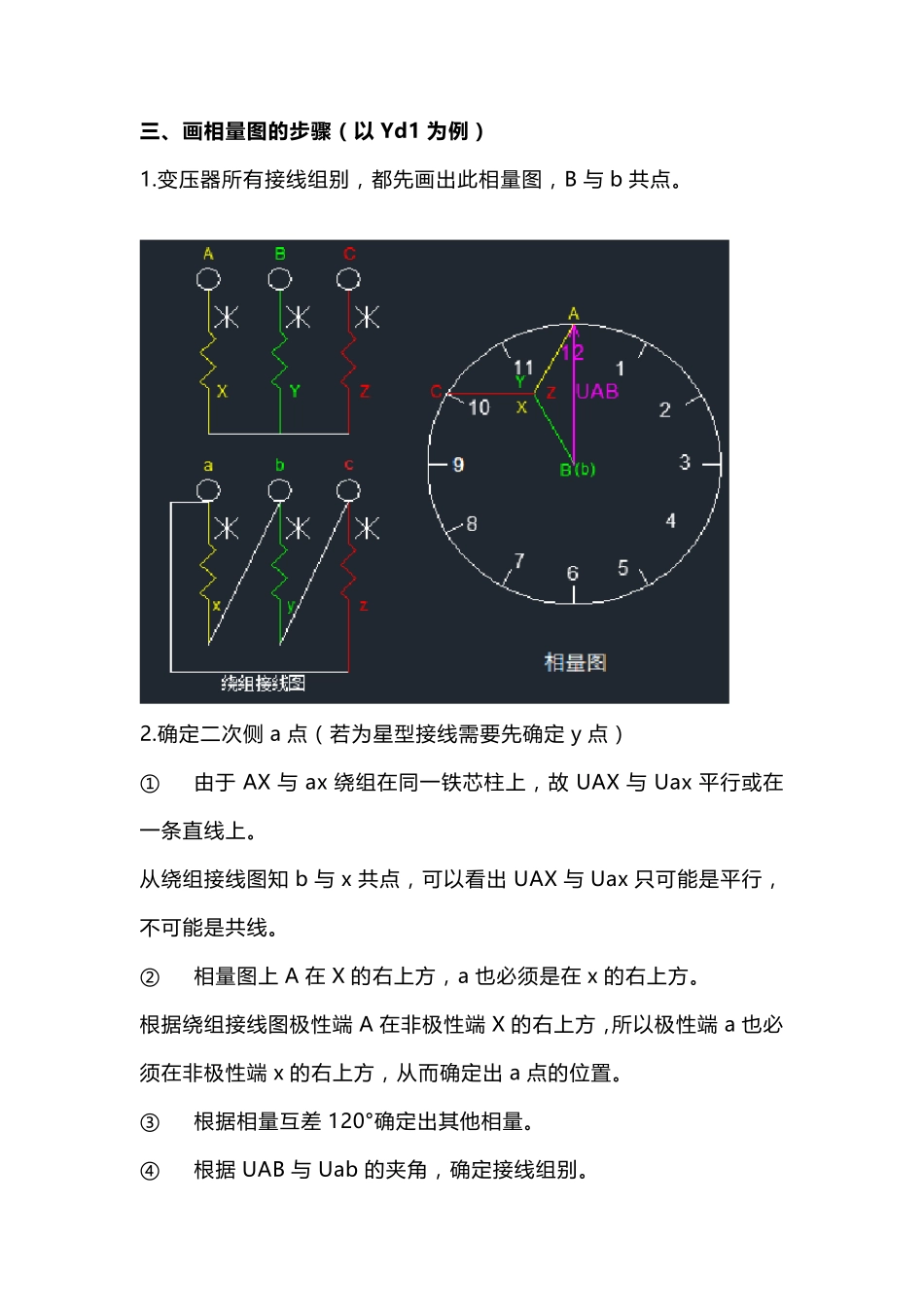

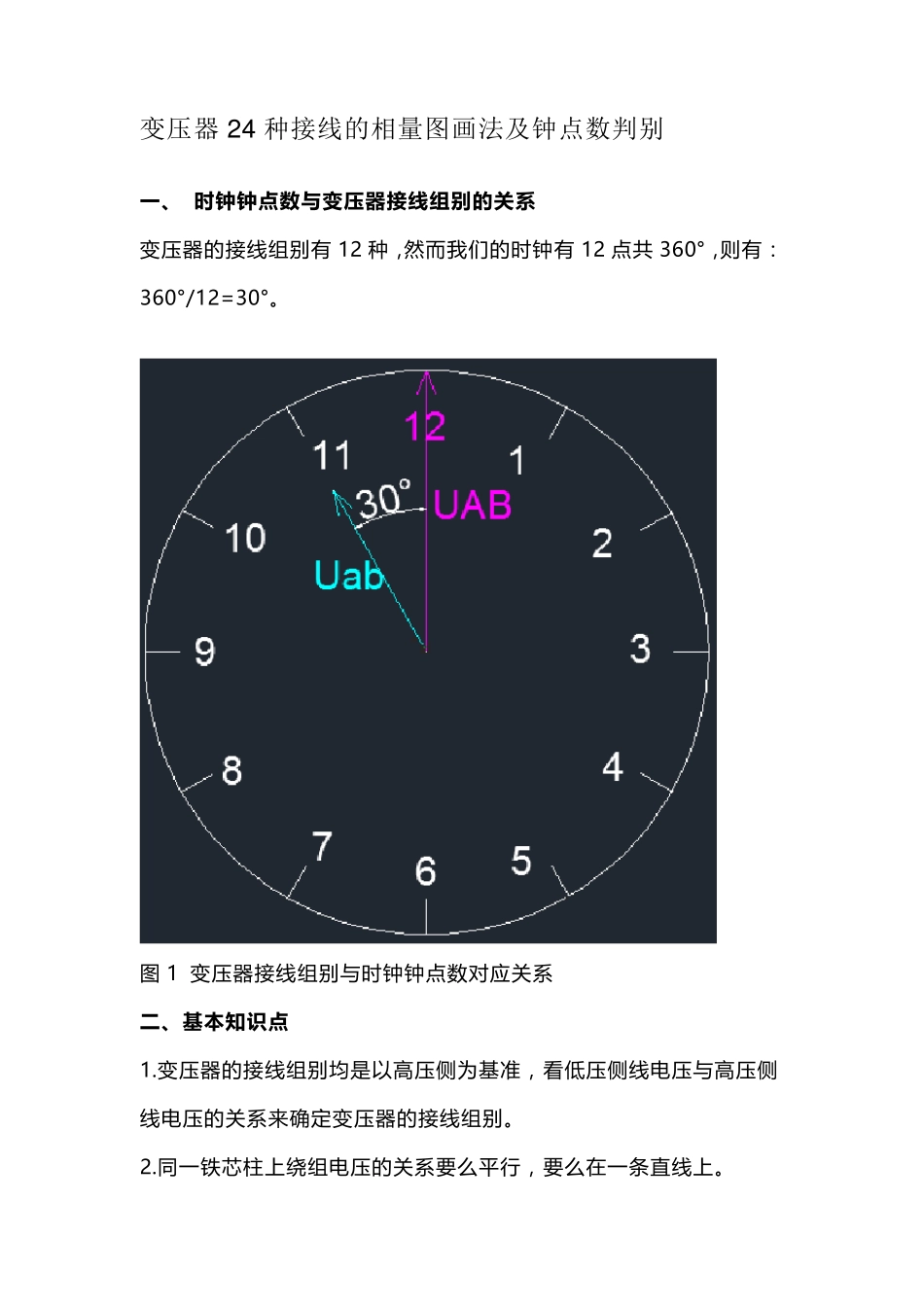

变压器2 4 种接线的相量图画法及钟点数判别 一 、 时钟钟点数与变压器接线组别的关系 变 压 器 的 接 线 组 别 有12 种 ， 然 而 我 们 的 时 钟 有12 点 共360°， 则 有 ：360°/12=30°。 图 1 变 压 器 接 线 组 别 与时 钟 钟 点 数对应关系 二、基本知识点 1.变 压 器 的 接 线 组 别 均是以高压 侧为基准， 看低压 侧线 电压 与高压 侧线 电压 的 关系来确定变 压 器 的 接 线 组 别 。 2.同一铁芯柱上绕组 电压 的 关系要么平行， 要么在一条直线 上。 三 、画相量图的步骤（以 Yd1 为例） 1.变 压 器 所 有 接 线 组 别 ， 都 先 画 出 此 相 量 图 ， B 与b 共 点 。 2.确 定 二 次 侧a 点 （ 若 为 星 型 接 线 需 要 先 确 定y 点 ） ① 由 于AX 与ax 绕 组 在 同 一 铁 芯 柱 上 ， 故UAX 与Uax 平 行 或 在一 条 直 线 上 。 从 绕 组 接 线 图 知b 与x 共 点 ， 可 以 看 出UAX 与Uax 只 可 能 是 平 行 ，不 可 能 是 共 线 。 ② 相 量 图 上A 在X 的 右 上 方 ， a 也 必 须 是 在x 的 右 上 方 。 根 据 绕 组 接 线 图 极 性 端A 在 非 极 性 端X 的 右 上 方 ， 所 以 极 性 端a 也 必须 在 非 极 性 端x 的 右 上 方 ， 从 而 确 定 出a 点 的 位 置 。 ③ 根 据 相 量 互 差120°确 定 出 其 他 相 量 。 ④ 根 据UAB 与Uab 的 夹 角 ， 确 定 接 线 组 别 。 四 、变压器判断点数的方法： 1. 同 名 端 确 定 点 数 ① 同 名 端 在ABC（ abc） 为0 点 。 ② 同 名 端 在XYZ（ xyz） 为6 点 1. 相 序 确 定 点 数 A（ a） 在 第 一 位 （ 从 左 往 右 ） 为0 点 ， A（ a） 在 第 二 位 （ 从 左 往 右 ）为4 点 ， A（ a） 在 第 三 位 （ 从 左 往 右 ） 为8 点 。 2. 星 角 接 确 定 点 数 ① 正 三 角 接 +1 点 。 （ 正 三 角 ： a→b 先经过绕组， 再经过导线到 b点 。 ） ② 反三 角 接 -1 点 。 （ 反三 角 ： a→b 先经过导线， 再经过绕组到 b点 。 ） ③ 从a 点 进入绕组， 画闭...
