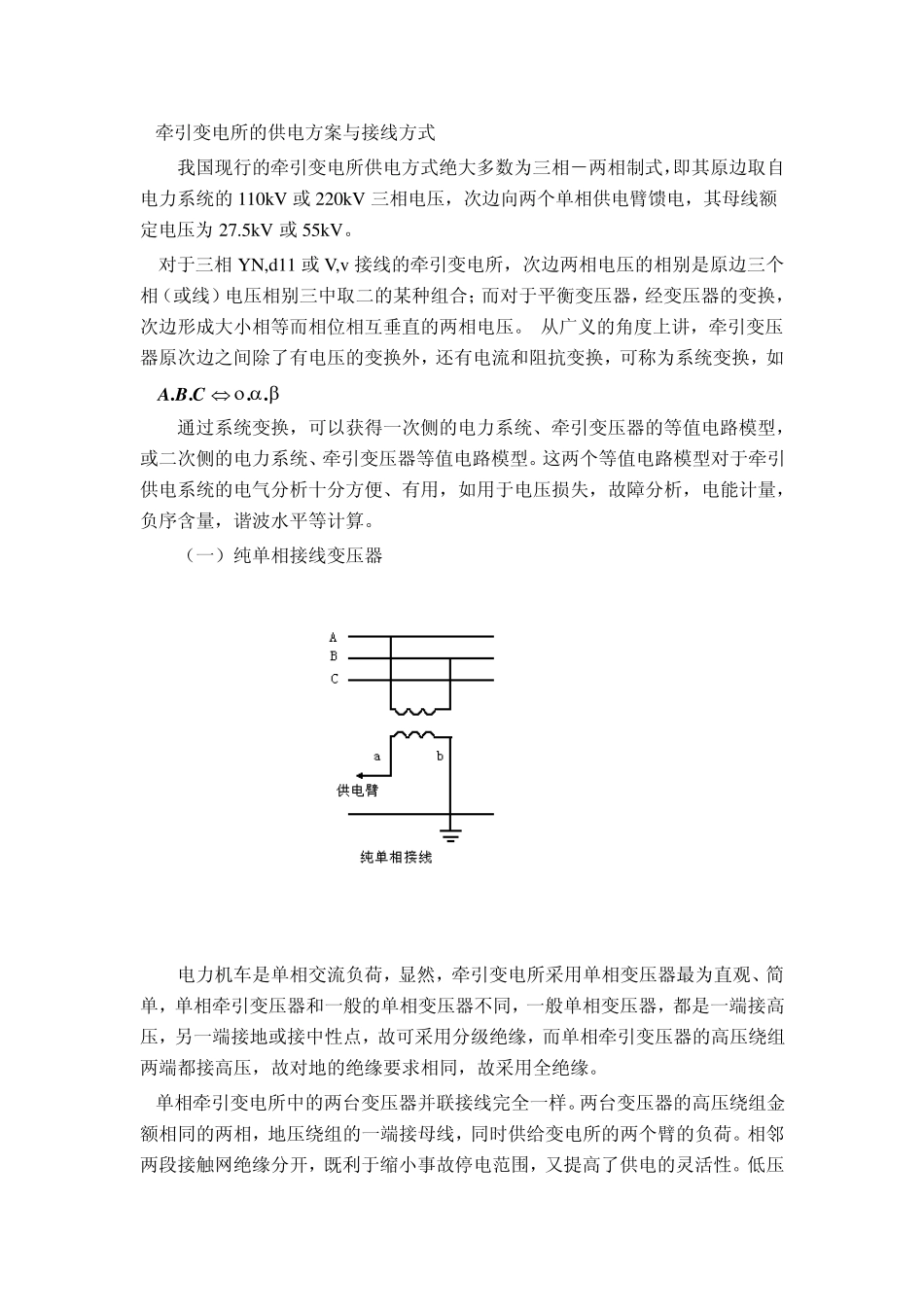

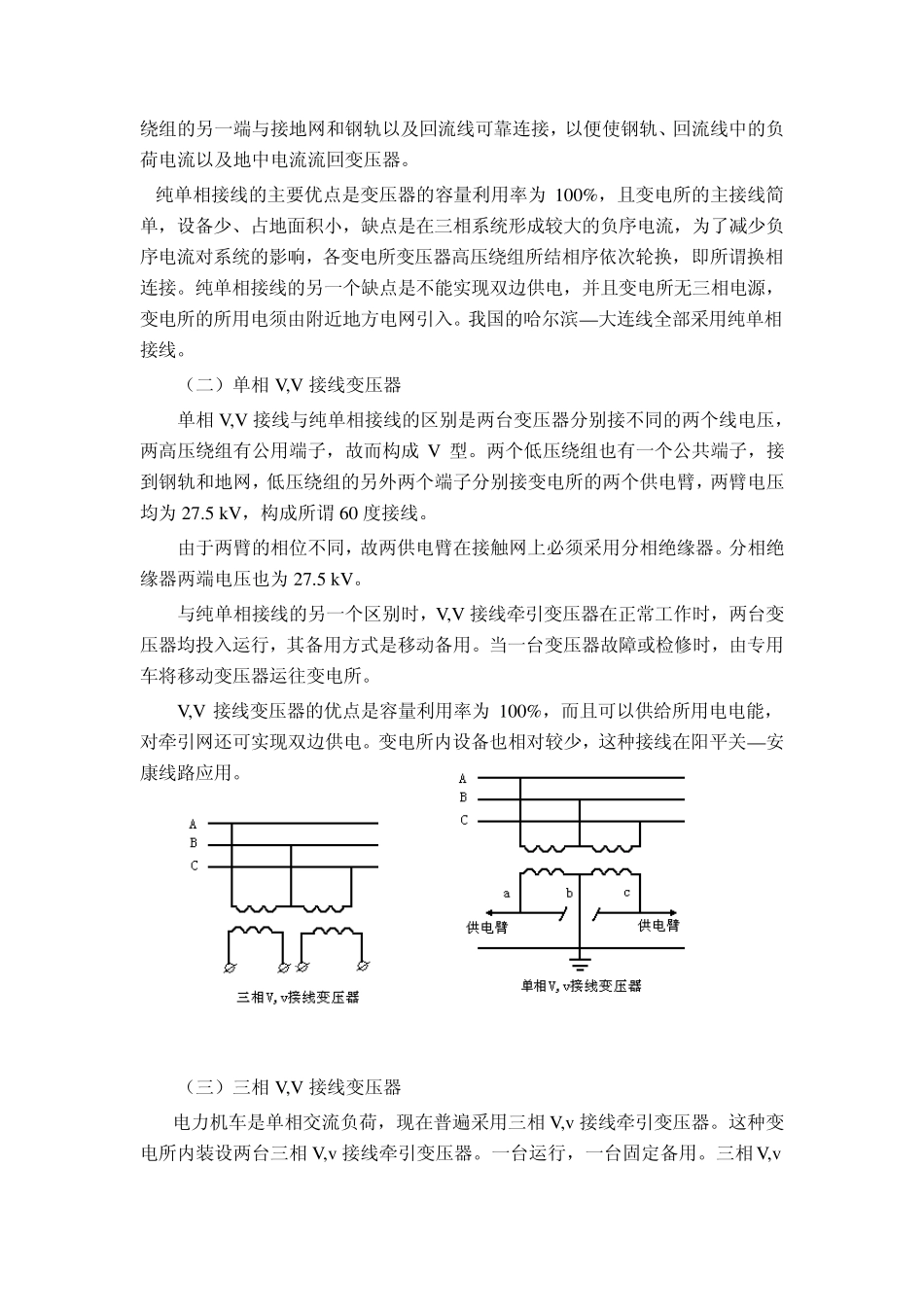

牵引变电所的供电方案与接线方式 我国现行的牵引变电所供电方式绝大多数为三相－两相制式，即其原边取自电力系统的110kV 或220kV 三相电压，次边向两个单相供电臂馈电，其母线额定电压为27.5kV 或55kV。 对于三相YN,d11 或V,v接线的牵引变电所，次边两相电压的相别是原边三个相（或线）电压相别三中取二的某种组合；而对于平衡变压器，经变压器的变换，次边形成大小相等而相位相互垂直的两相电压。 从广义的角度上讲，牵引变压器原次边之间除了有电压的变换外，还有电流和阻抗变换，可称为系统变换，如 . .. .A B Cο α β⇔通过系统变换，可以获得一次侧的电力系统、牵引变压器的等值电路模型，或二次侧的电力系统、牵引变压器等值电路模型。这两个等值电路模型对于牵引供电系统的电气分析十分方便、有用，如用于电压损失，故障分析，电能计量，负序含量，谐波水平等计算。 （一）纯单相接线变压器 电力机车是单相交流负荷，显然，牵引变电所采用单相变压器最为直观、简单，单相牵引变压器和一般的单相变压器不同，一般单相变压器，都是一端接高压，另一端接地或接中性点，故可采用分级绝缘，而单相牵引变压器的高压绕组两端都接高压，故对地的绝缘要求相同，故采用全绝缘。 单相牵引变电所中的两台变压器并联接线完全一样。两台变压器的高压绕组金额相同的两相，地压绕组的一端接母线，同时供给变电所的两个臂的负荷。相邻两段接触网绝缘分开，既利于缩小事故停电范围，又提高了供电的灵活性。低压 绕组的另一端与接地网和钢轨以及回流线可靠连接，以便使钢轨、回流线中的负荷电流以及地中电流流回变压器。 纯单相接线的主要优点是变压器的容量利用率为 100%，且变电所的主接线简单，设备少、占地面积小，缺点是在三相系统形成较大的负序电流，为了减少负序电流对系统的影响，各变电所变压器高压绕组所结相序依次轮换，即所谓换相连接。纯单相接线的另一个缺点是不能实现双边供电，并且变电所无三相电源，变电所的所用电须由附近地方电网引入。我国的哈尔滨— 大连线全部采用纯单相接线。 （二）单相 V,V 接线变压器 单相 V,V 接线与纯单相接线的区别是两台变压器分别接不同的两个线电压，两高压绕组有公用端子，故而构成 V 型。两个低压绕组也有一个公共端子，接到钢轨和地网，低压绕组的另外两个端子分别接变电所的两个供电臂，两臂电压均为 27.5 kV，构成所谓 60 度接线。 由于两臂的相位不同，故两供电臂...
