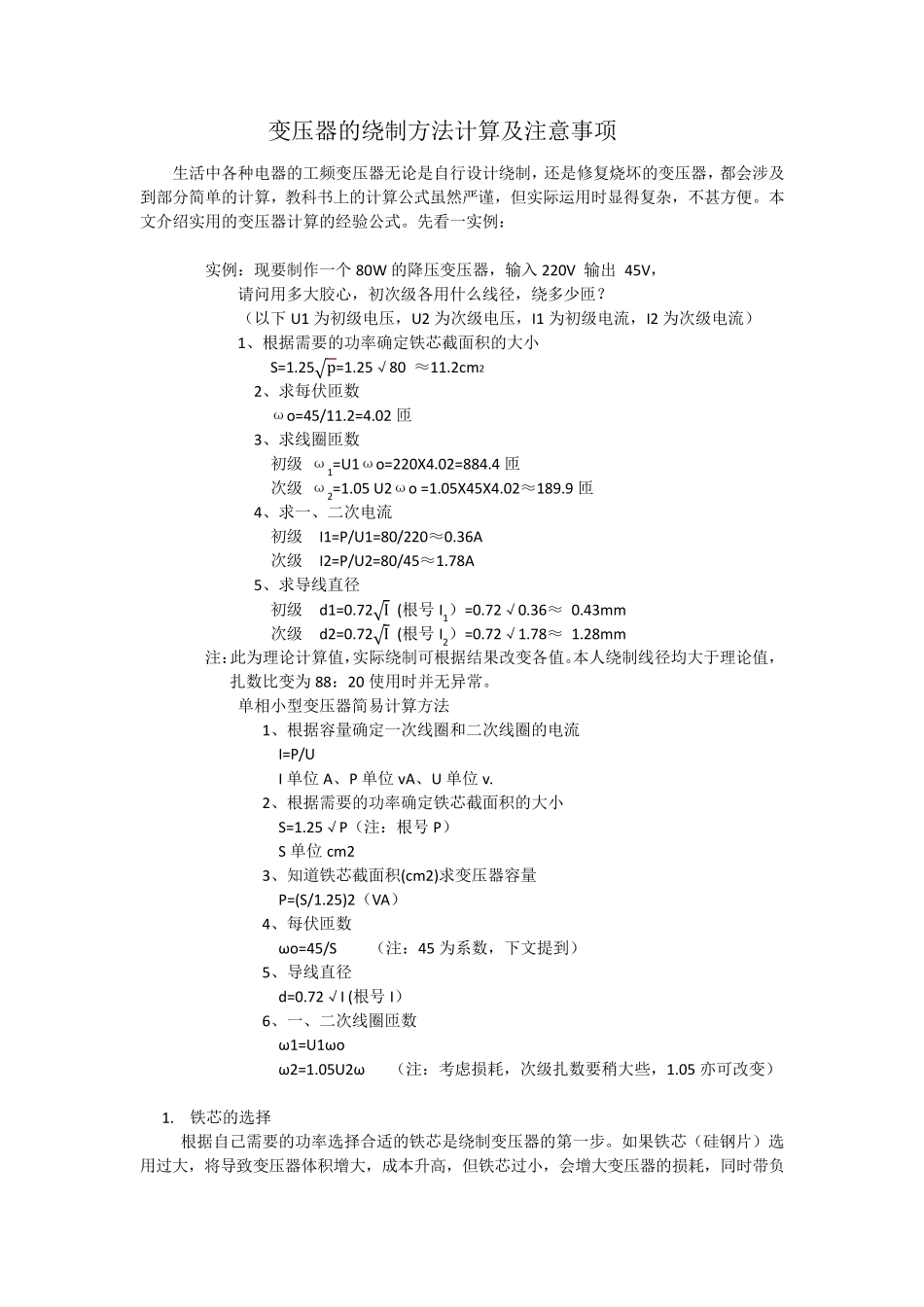

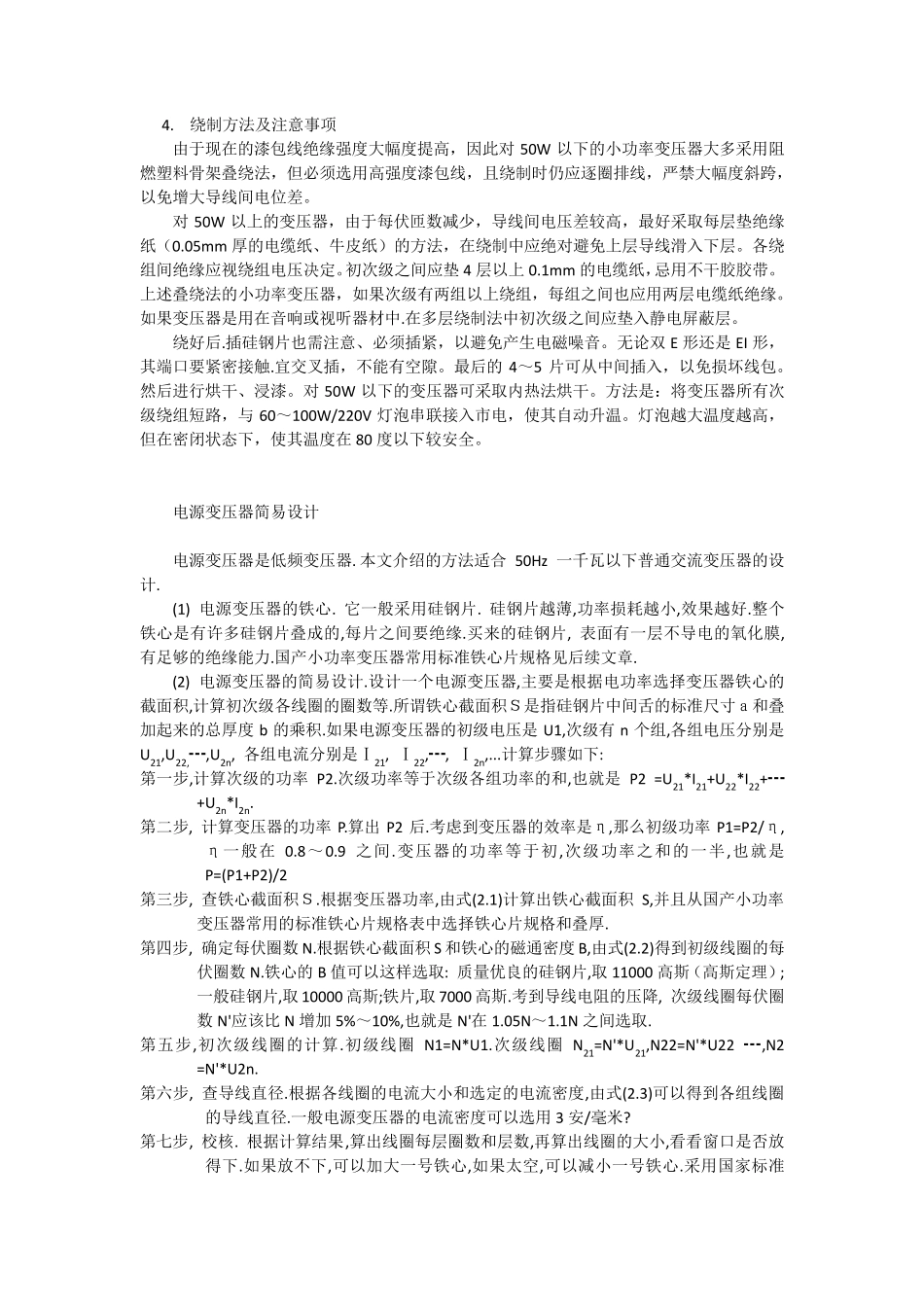

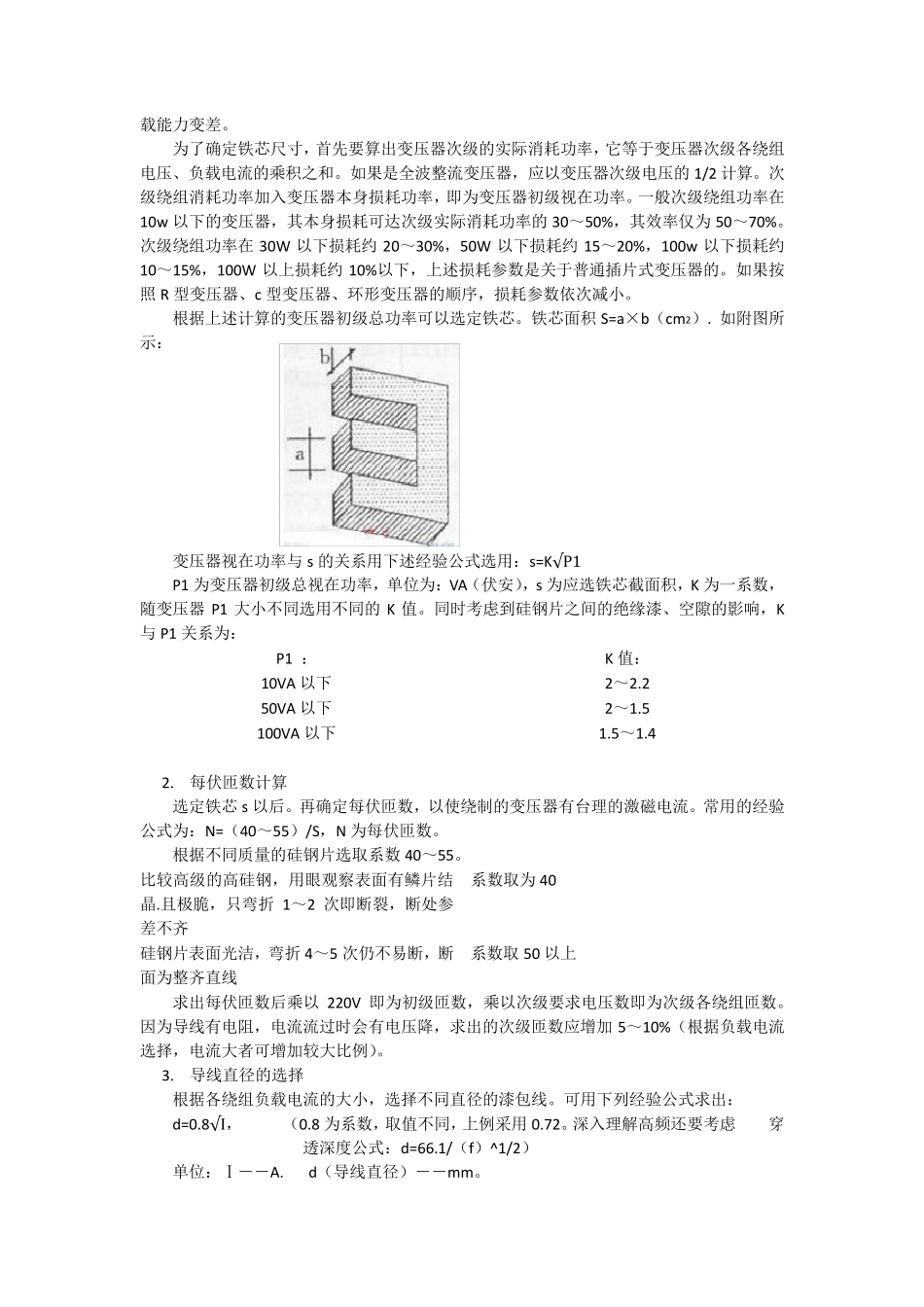

变压器的绕制方法计算及注意事项 生活中各种电器的工频变压器无论是自行设计绕制，还是修复烧坏的变压器，都会涉及到部分简单的计算，教科书上的计算公式虽然严谨，但实际运用时显得复杂，不甚方便。本文介绍实用的变压器计算的经验公式。先看一实例： 实例：现要制作一个80W 的降压变压器，输入220V 输出 45V， 请问用多大胶心，初次级各用什么线径，绕多少匝？ （以下U1 为初级电压，U2 为次级电压，I1 为初级电流，I2 为次级电流） 1、根据需要的功率确定铁芯截面积的大小 S=1.25√ p=1.25√80 ≈11.2cm2 2、求每伏匝数 ωo=45/11.2=4.02 匝 3、求线圈匝数 初级 ω1=U1ωo=220X4.02=884.4 匝 次级 ω2=1.05 U2ωo =1.05X45X4.02≈189.9 匝 4、求一、二次电流 初级 I1=P/U1=80/220≈0.36A 次级 I2=P/U2=80/45≈1.78A 5、求导线直径 初级 d1=0.72√I (根号 I1）=0.72√0.36≈ 0.43mm 次级 d2=0.72√I (根号 I2）=0.72√1.78≈ 1.28mm 注：此为理论计算值，实际绕制可根据结果改变各值。本人绕制线径均大于理论值， 扎数比变为88：20 使用时并无异常。 单相小型变压器简易计算方法 1、根据容量确定一次线圈和二次线圈的电流 I=P/U I 单位 A、P 单位 vA、U 单位 v. 2、根据需要的功率确定铁芯截面积的大小 S=1.25√P（注：根号 P） S 单位 cm2 3、知道铁芯截面积(cm2)求变压器容量 P=(S/1.25)2（VA） 4、每伏匝数 ω o=45/S （注：45 为系数，下文提到） 5、导线直径 d=0.72√I (根号 I） 6、一、二次线圈匝数 ω 1=U1ω o ω 2=1.05U2ω （注：考虑损耗，次级扎数要稍大些，1.05 亦可改变） 1. 铁芯的选择 根据自己需要的功率选择合适的铁芯是绕制变压器的第一步。如果铁芯（硅钢片）选用过大，将导致变压器体积增大，成本升高，但铁芯过小，会增大变压器的损耗，同时带负载能力变差。 为了确定铁芯尺寸，首先要算出变压器次级的实际消耗功率，它等于变压器次级各绕组电压、负载电流的乘积之和。如果是全波整流变压器，应以变压器次级电压的1/2 计算。次级绕组消耗功率加入变压器本身损耗功率，即为变压器初级视在功率。一般次级绕组功率在10w 以下的变压器，其本身损耗可达次级实际消耗功率的30～50%，其效率仅为50～70%。次级绕组功率在30W 以下损耗约20～30%，50W 以下损耗约15～20%，100w 以下损耗约10～15%，100W 以上损耗约10%以下，上述损耗参...
