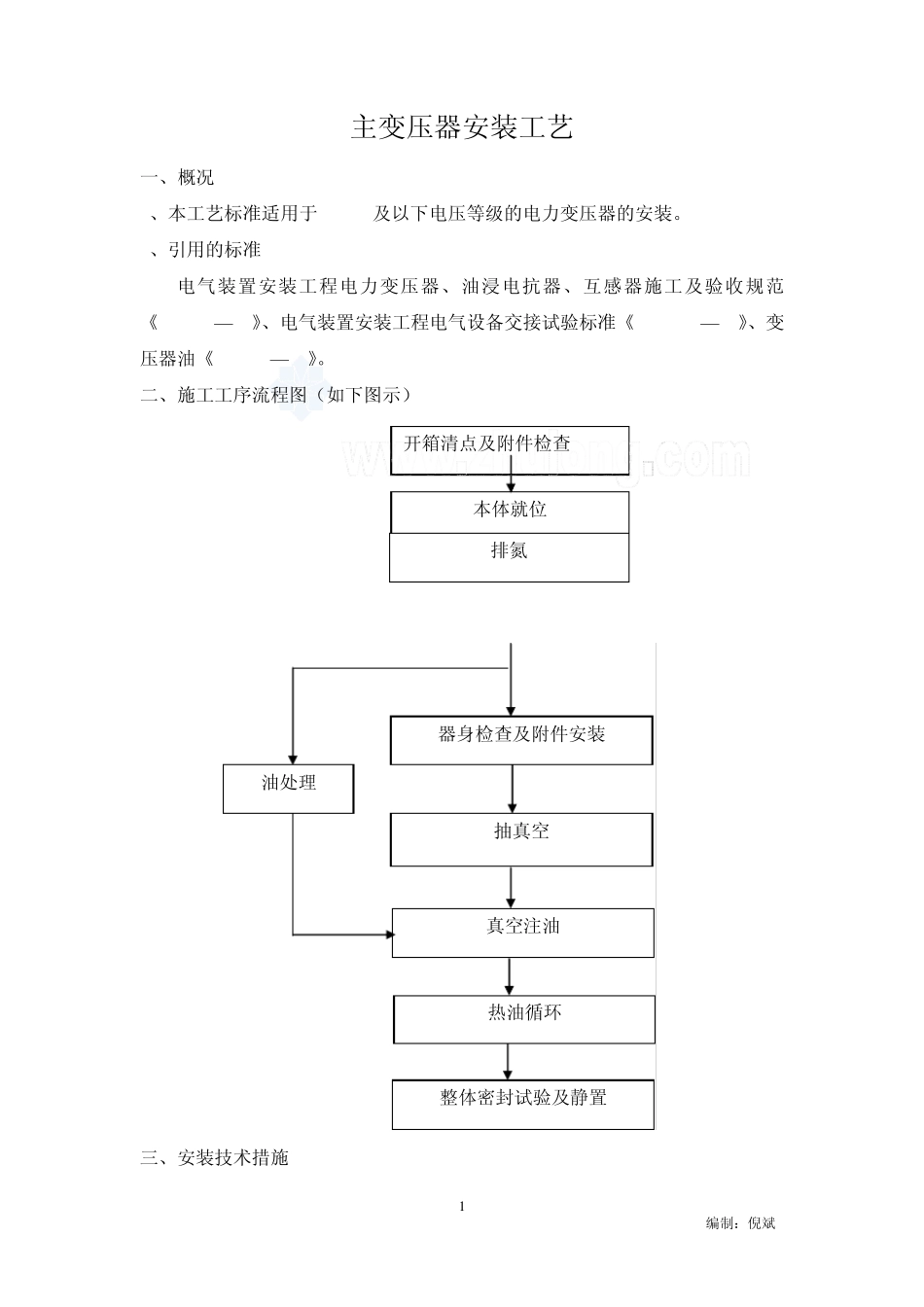

编制：倪斌 1 主变压器安装工艺 一、概况 1、本工艺标准适用于 500kV及以下电压等级的电力变压器的安装。 2、引用的标准 电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范《GBJ148—90》、电气装置安装工程电气设备交接试验标准《GB50150—91》、变压器油《GB2536—90》。 二、施工工序流程图（如下图示） 三、安装技术措施 开箱清点及附件检查 本体就位 排氮 抽真空 油处理 真空注油 热油循环 整体密封试验及静置 器身检查及附件安装 编制：倪斌 2 根据安装工序流程，每道工序除严格按规程、规范和厂家技术说明书要求施工外，安装过程中主要控制以下几道工序：开箱清点、附件检查、本体就位、变压器油处理、器身检查、真空注油、整体密封试验。 1、开箱清点及附件检查 在清点附件时，主要进行下列外观检查：（1）本体内气体压力应为正压，压力在 0.01～0.03MPa之间。（2）根据装箱清单检查所到设备及附件的技术文件是否齐全，检查变压器外表有无机械损伤、温度计、导油管等预留孔是否齐全各种封盖螺丝是否齐全紧固，对分散包装运输的附件要按清单逐一清点。（3）套管应无损伤、无裂纹、无渗漏油，散热器、油泵、导油管等应密封良好。（4）检查冲击记录仪 X、Y、Z三维均小于 3g （根据合同要求，需要时才检查此项）。 2、本体就位 变压器就位之前，在基础及变压器上标出纵横中心线，变压器按标识就位，变压器就位时要保证变压器中心线与基础中心线一致。 3、排氮 一般变压器均采用充氮运输，变压器就位后首先进行排氮。排氮有两种方法：注油排氮及抽真空排氮。 （1）注油排氮 绝缘油从变压器下部阀门注入变压器内，氮气从顶部排出，将油注至油箱顶部，氮气排尽，最终油位高出铁芯 100mm以上，然后静置 12小时以上。注入变压器内的绝缘油应满足《GB2536-90》要求。 （2）抽真空排氮 将排氮口装设在空气流通处，用真空泵抽真空。 充氮运输的变压器需器身吊罩检查时，先让器身在空气中暴露 15分钟以上，待氮气充分扩散以后进行；如从人孔进入器身检查，则需打开变压器两个通气孔，让器身内的氮气与空气对流排出氮气，器身内含氧量达 18％后可进入器身内检查，进行器身检查过程中要以 0.7～3m3/min的流量向变压器内吹入干燥空气，防止器身受潮。 4、变压器油处理 按照规定用油罐运到现场的油必须按规范要求进行取油样试验，做完试验 编制：倪斌 3 后，把不符合国标的绝缘油抽到真空油罐中...
