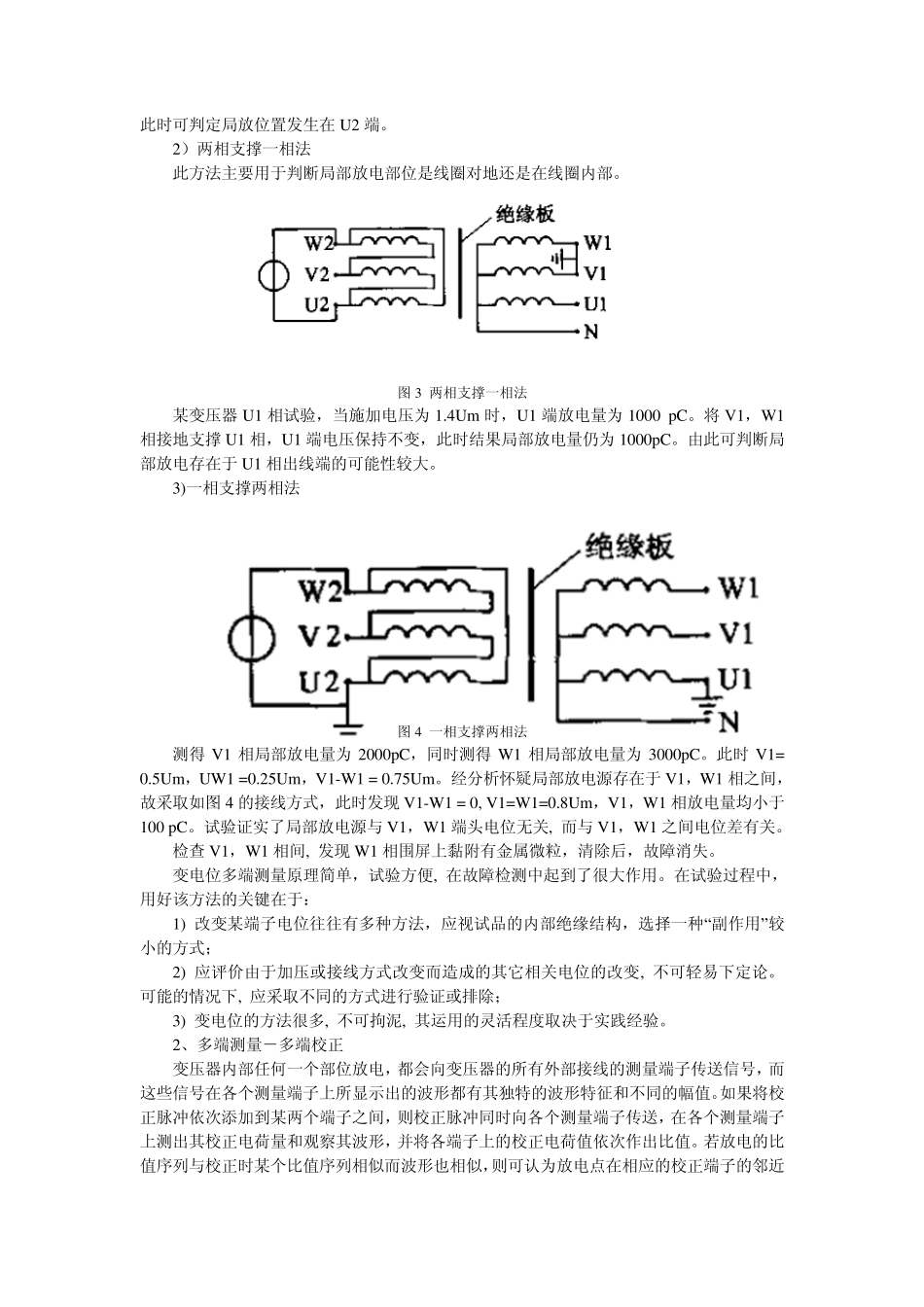

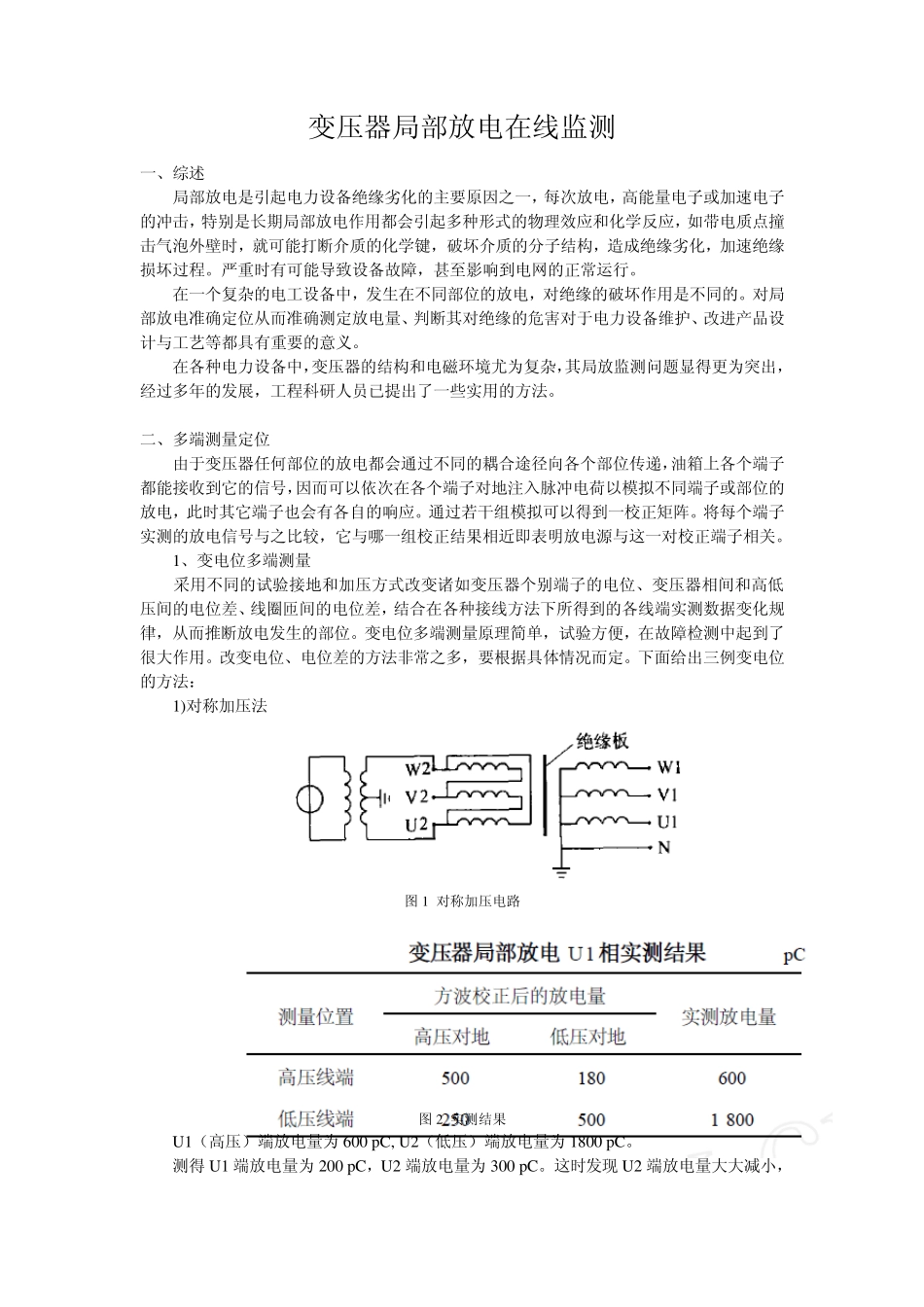

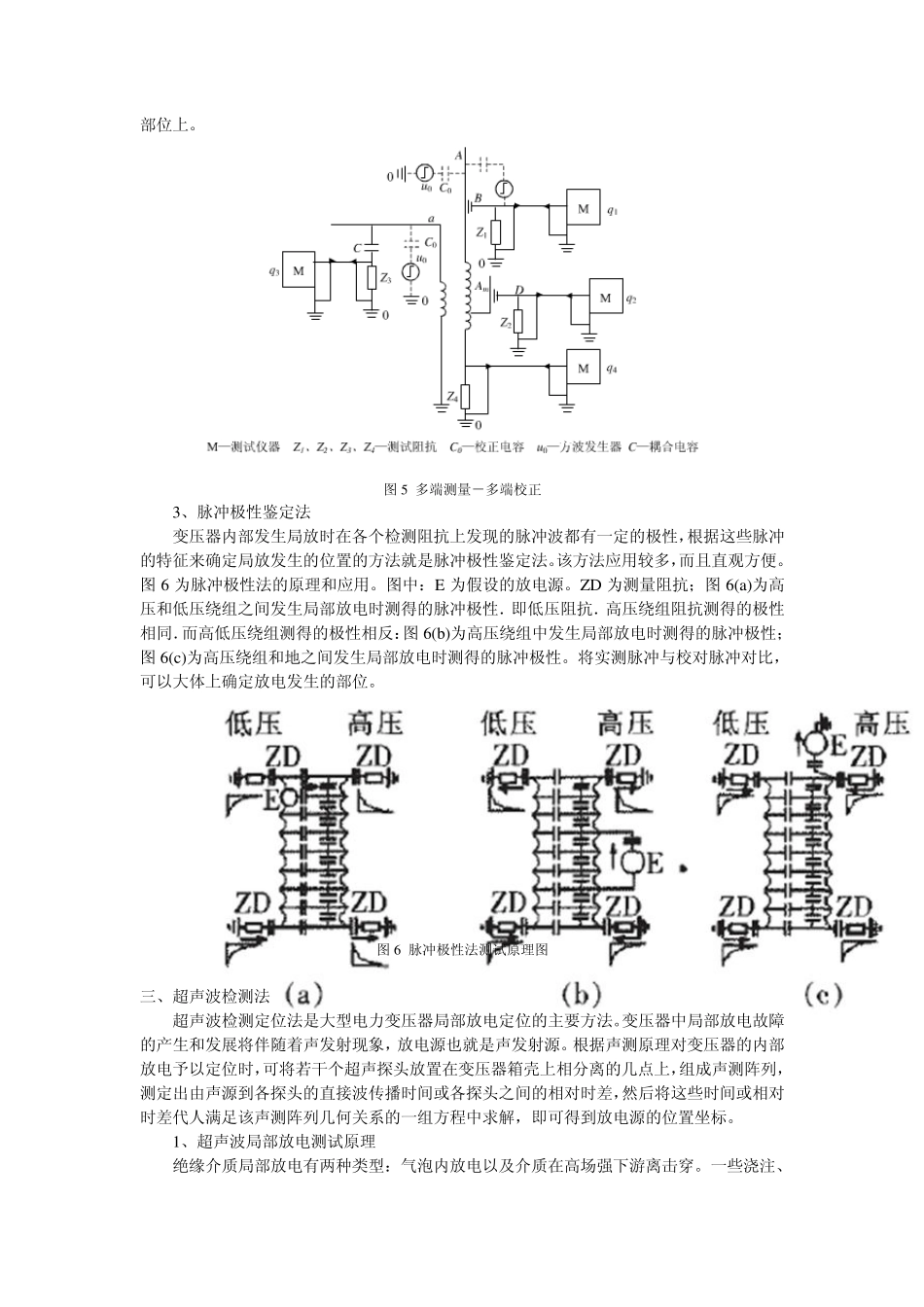

变压器局部放电在线监测 一、综述 局部放电是引起电力设备绝缘劣化的主要原因之一,每次放电,高能量电子或加速电子的冲击,特别是长期局部放电作用都会引起多种形式的物理效应和化学反应,如带电质点撞击气泡外壁时,就可能打断介质的化学键,破坏介质的分子结构,造成绝缘劣化,加速绝缘损坏过程。严重时有可能导致设备故障,甚至影响到电网的正常运行。 在一个复杂的电工设备中,发生在不同部位的放电,对绝缘的破坏作用是不同的。对局部放电准确定位从而准确测定放电量、判断其对绝缘的危害对于电力设备维护、改进产品设计与工艺等都具有重要的意义。 在各种电力设备中,变压器的结构和电磁环境尤为复杂,其局放监测问题显得更为突出,经过多年的发展,工程科研人员已提出了一些实用的方法。 二、多端测量定位 由于变压器任何部位的放电都会通过不同的耦合途径向各个部位传递,油箱上各个端子都能接收到它的信号,因而可以依次在各个端子对地注入脉冲电荷以模拟不同端子或部位的放电,此时其它端子也会有各自的响应。通过若干组模拟可以得到一校正矩阵。将每个端子实测的放电信号与之比较,它与哪一组校正结果相近即表明放电源与这一对校正端子相关。 1、变电位多端测量 采用不同的试验接地和加压方式改变诸如变压器个别端子的电位、变压器相间和高低压间的电位差、线圈匝间的电位差,结合在各种接线方法下所得到的各线端实测数据变化规律,从而推断放电发生的部位。变电位多端测量原理简单,试验方便,在故障检测中起到了很大作用。改变电位、电位差的方法非常之多,要根据具体情况而定。下面给出三例变电位的方法: 1)对称加压法 图 1 对称加压电路 图 2 实测结果 U1(高压)端放电量为 600 pC, U2(低压)端放电量为 1800 pC。 测得 U1 端放电量为 200 pC,U2 端放电量为 300 pC。这时发现 U2 端放电量大大减小,此时可判定局放位置发生在 U2 端。 2)两相支撑一相法 此方法主要用于判断局部放电部位是线圈对地还是在线圈内部。 图 3 两相支撑一相法 某变压器 U1 相试验,当施加电压为 1.4Um 时,U1 端放电量为 1000 pC。将 V1,W1相接地支撑 U1 相,U1 端电压保持不变,此时结果局部放电量仍为 1000pC。由此可判断局部放电存在于 U1 相出线端的可能性较大。 3)一相支撑两相法 图 4 一相支撑两相法 测得 V1 相局部放电量为 2000pC,同时测得 W1 相局部放电量为 3000pC。此...
