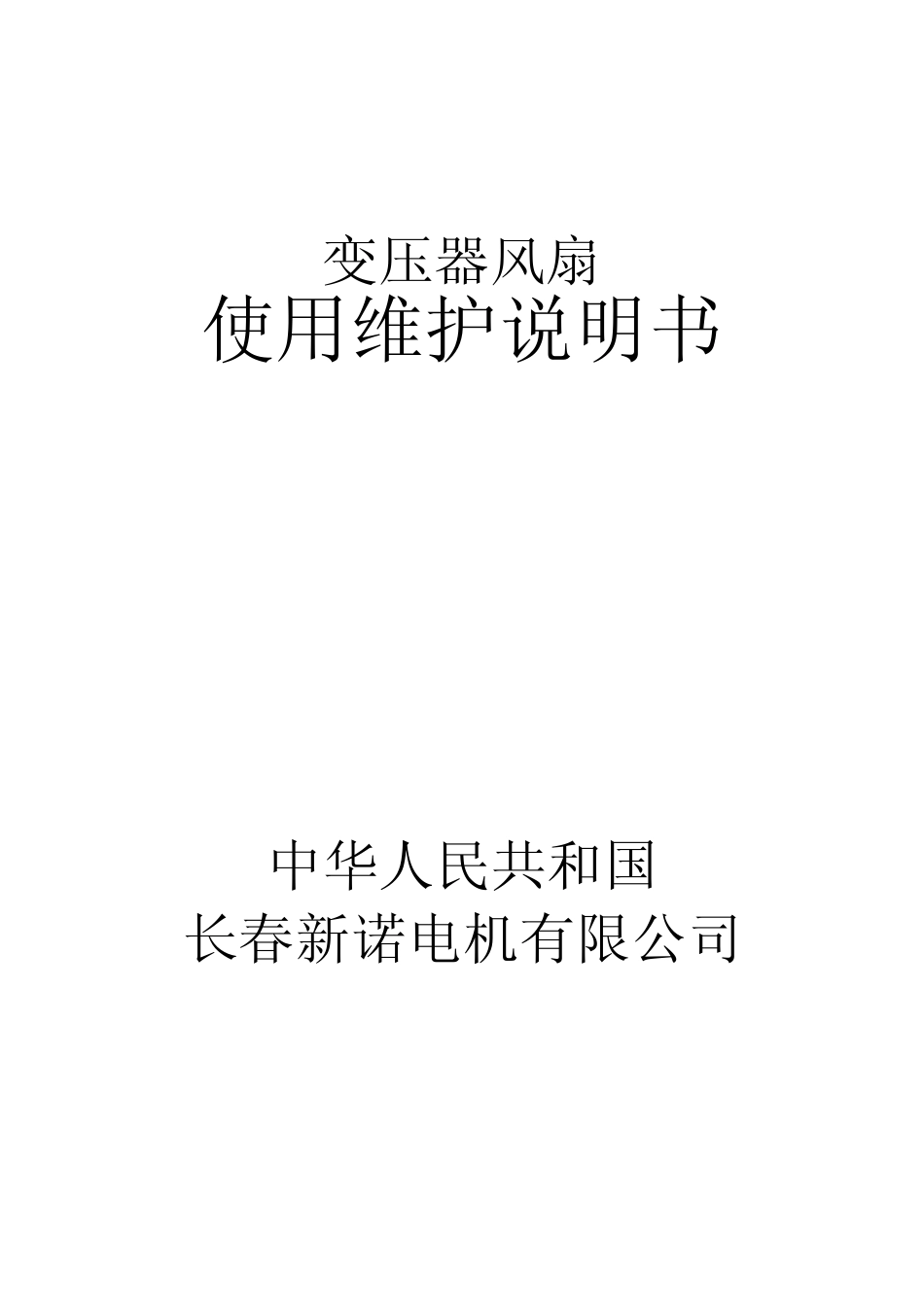

变压器风扇 使用维护说明书 中华人民共和国 长春新诺电机有限公司 1产品概述 BF、BF2、DBF系列变压器风扇、CFZ系列吹风装置是一种低噪声、高防护、节能型风机厂品、适用于特大型、大中型变压器的散热器冷却系统，它是依据中华人民共和国机械行业标准JB/T9642-1999(变压器风扇)等标准设计制造的，具有低噪声、性能稳定、效率高、运行可靠、寿命长等特点。BF、BF2系列为普通型产品，DBF、CFZ系列为低噪声型产品与普通型比较噪声平均降低5-10dB（A），而且外形结构轻巧美观，是国内外目前较为先进的风机系列产品。 2型号说明 BF、BF2、 DBF、 CFZ — 5 Q 8 W TH TA 普通型 低噪声 带风筒 直径 前吹 极数 一般地区（略） 湿热带 干热带 例：BF—5Q4、BF2—8Q6 DBF—9Q8TH CFZ—5Q10TA 普通型一般地区 W(略) 低噪声湿热带 （带风筒）吹风装置干热带 3使用条件 3.1周围空气温度：-40℃～75℃ 3.2空气相对湿度：最湿月月平均最大相对湿度为95%，同时该月月平均最低温度为25℃。 3.3海拔不超过 1000mm。 3.4太阳辐射强度：0.98Kw/m2。 3.5最大降雨强度：50mm/10min。 3.6砂尘、冰、雪、霜、露：有 3.7电机采用B级绝缘，当符合上述条件时，定子绕组温度限值（电阻法）不超过 45K，轴承允许温度（温度计法）不超过 95℃。 3.8采用全封闭轴承，在正常使用条件下，其使用寿命为10年，并能保证在第一次大修前安全运行时间不少于5年。 4产品型号与技术参数（见附表 1） 5安装、使用、维护 5.1外形及安装尺寸（见附表 2与附图） 5.2使用说明 5.2.1安装前检查叶片是否变形，若发现异常应进行校正处理。 5.2.2用500兆欧表检测定子绕组对机壳热态绝缘电阻，其电阻限值不低于1MΩ 。因绝缘受潮引起电阻低，应进行干燥处理。 5.2.3在接线端标志字母 U、V、W相序与电源相序对应相同时，其旋转方向应与标识相同，否则调相纠正。 5.2.4按规定电源对电机进行空载试验（不装叶轮）应启动灵活、运行平衡轻快、声音和谐。当三相电源平衡时，电动机的三相空载电流中，任何一相与三相平均值的偏差应不大于三相平均值的10%。 5.2.5接通电源，检查旋转方向及运行情况，试验正常后，即可投入运行。 5.3维护说明 5.3.1该产品使用与三相交流电源，在铭牌规定的额定电压、频率下（指电源符合 GB755标准规定时）风机应能正常运行。 5.3.2初次投入运行的变压器风扇，一周内应加强巡视检查，发现异常现象，如剧烈震动、声音...
