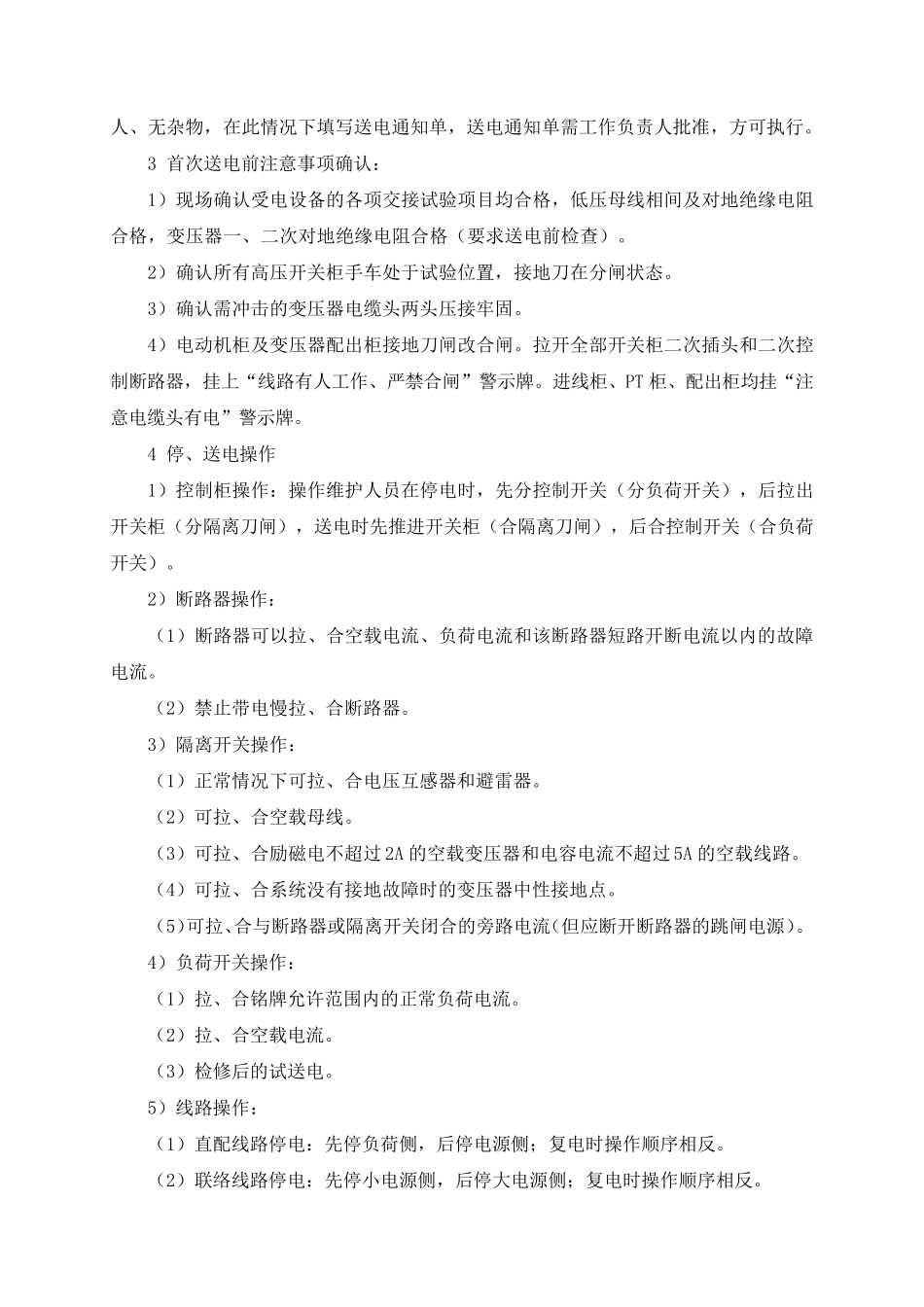

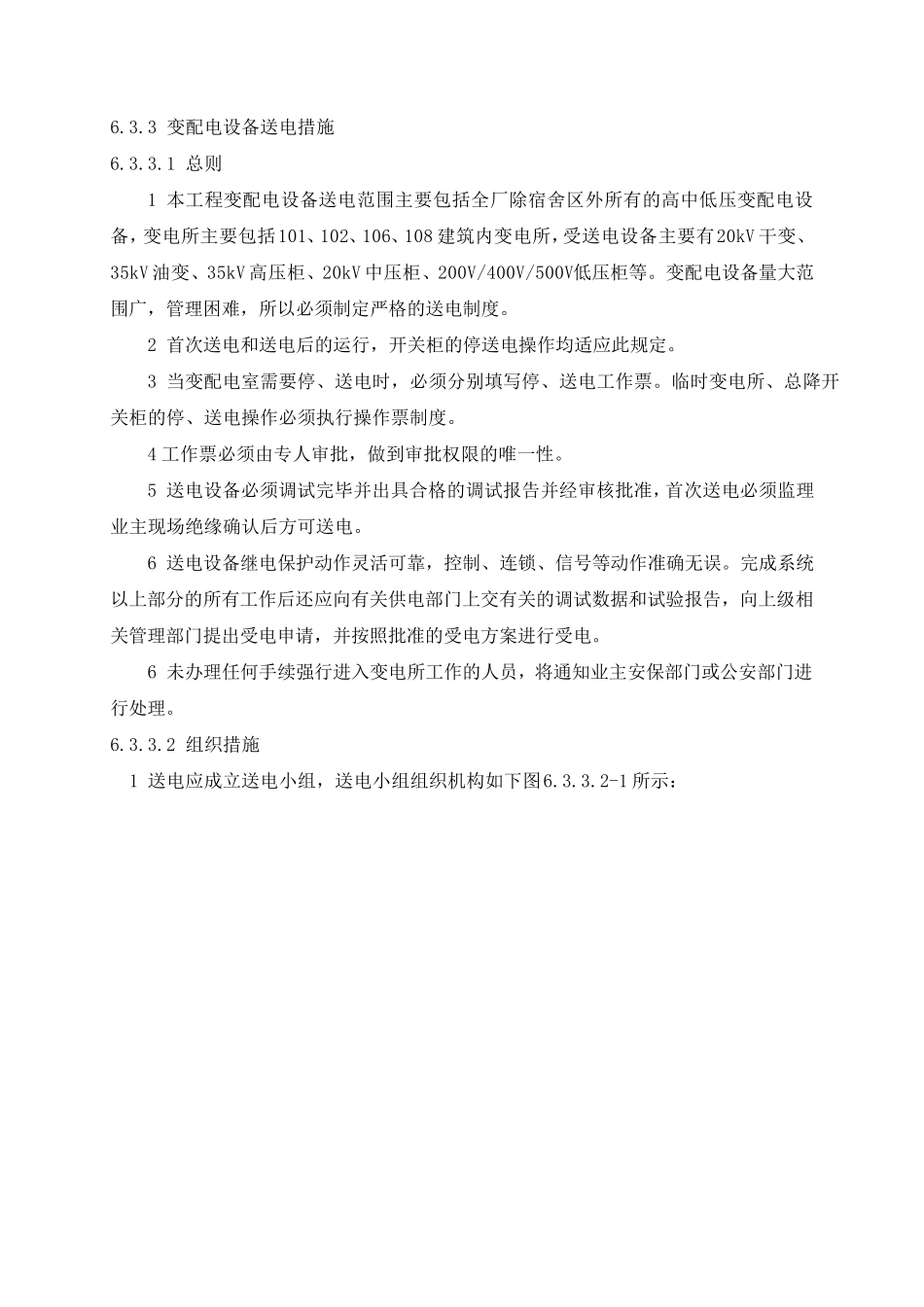

6.3.3 变配电设备送电措施 6.3.3.1 总则 1 本工程变配电设备送电范围主要包括全厂除宿舍区外所有的高中低压变配电设备，变电所主要包括101、102、106、108 建筑内变电所，受送电设备主要有20kV 干变、35kV 油变、35kV 高压柜、20kV 中压柜、200V/400V/500V低压柜等。变配电设备量大范围广，管理困难，所以必须制定严格的送电制度。 2 首次送电和送电后的运行，开关柜的停送电操作均适应此规定。 3 当变配电室需要停、送电时，必须分别填写停、送电工作票。临时变电所、总降开关柜的停、送电操作必须执行操作票制度。 4 工作票必须由专人审批，做到审批权限的唯一性。 5 送电设备必须调试完毕并出具合格的调试报告并经审核批准，首次送电必须监理业主现场绝缘确认后方可送电。 6 送电设备继电保护动作灵活可靠，控制、连锁、信号等动作准确无误。完成系统以上部分的所有工作后还应向有关供电部门上交有关的调试数据和试验报告，向上级相关管理部门提出受电申请，并按照批准的受电方案进行受电。 6 未办理任 何 手 续 强 行进入 变电所工作的人员 ，将 通 知 业主安 保部门或 公 安 部门进行处 理。 6.3.3.2 组 织 措施 1 送电应成立 送电小 组 ，送电小 组 组 织 机 构 如 下 图 6.3.3.2-1 所示 ： 送电组长副组长副组长送电总指挥设备抢修组设备异常应急组后勤保障组送电操作组 图6.3.3.2-1 送电小组组织机构图 2 人员组成与职责见下表6.3.3.2-1 所示： 表6.3.3.2-1 送电小组人员组成与职责表 序号 职务 人员构成 职责 1 总指挥 业主负责人 送电总负责人、批准送电操作票、受送电规程方案和各种安全防护制度 2 组长 项目经理 组织检查安全隐患，落实安全责任制，贯彻执行各项管理制度。 3 副组长 调试负责人、项目总工 送电方案的编制、负责与供电部门对接 4 设备抢修组 厂家售后服务人员 负责损坏设备的抢修以及备品备件的准备。 5 后勤保障组 项目部物资部人员 负责调集抢险器材、设备；负责解决全体参加抢险救援工作人员的食宿问题；负责事故现场的警戒，阻止非抢险救援人员进入现场，负责现场车辆疏通，维持治安秩序，负责保护抢险人员的人身安全。 6 应急组 调试工程师、项目专业工程师 及时处理系统失电、配电系统异常等情况。 7 操作组 电工进网证持证人员 负责执行受送电操作 6.3.3.3 送电技术措施 1 送电要填写送电通知单 ，原 ...
