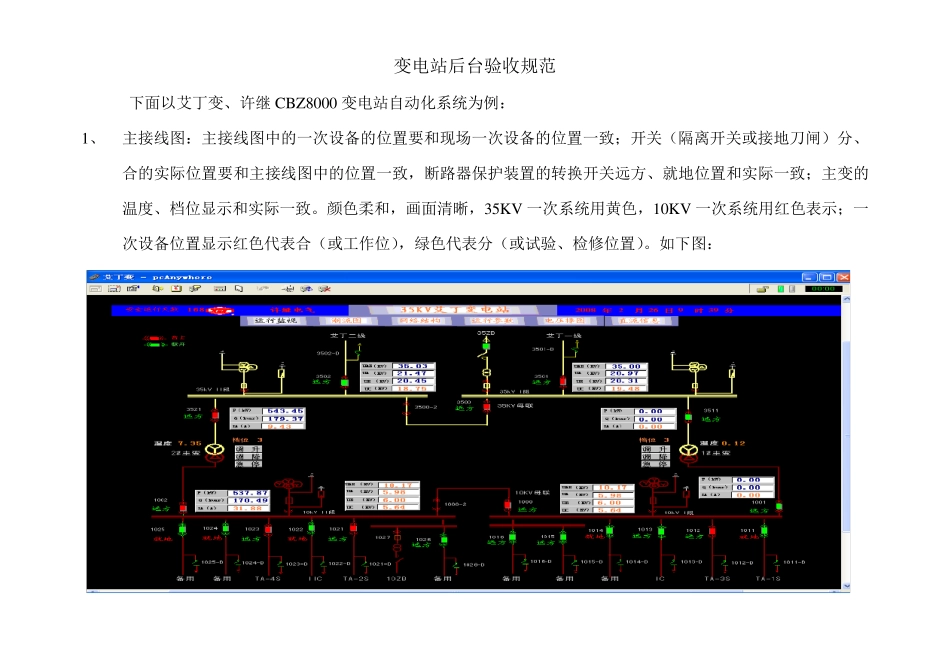

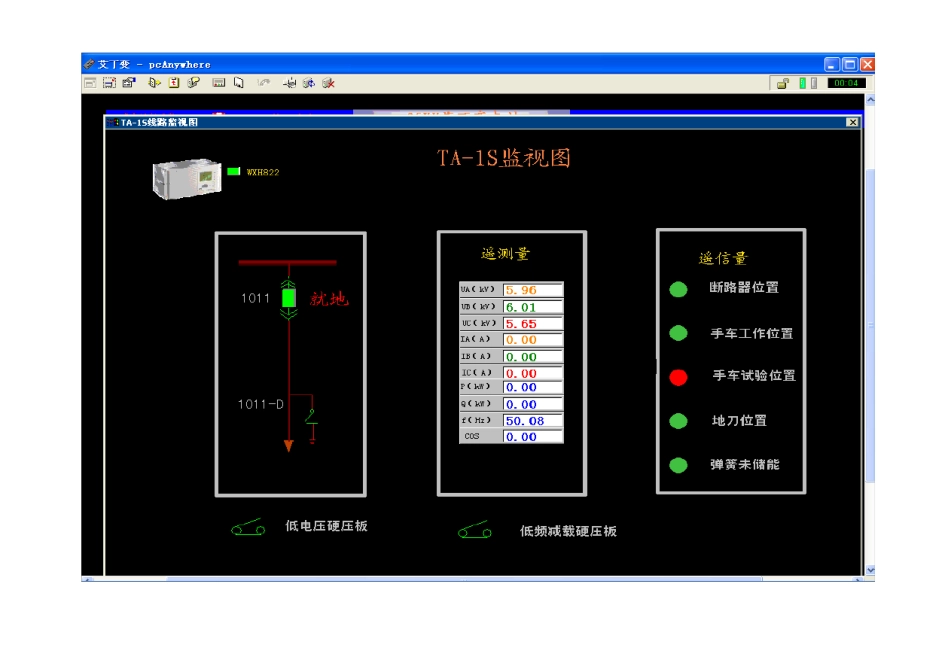

变电站后台验收规范 下面以艾丁变、许继 CBZ8000 变电站自动化系统为例： 1、 主接线图：主接线图中的一次设备的位置要和现场一次设备的位置一致；开关（隔离开关或接地刀闸）分、合的实际位置要和主接线图中的位置一致，断路器保护装置的转换开关远方、就地位置和实际一致；主变的温度、档位显示和实际一致。颜色柔和，画面清晰，35KV 一次系统用黄色，10KV 一次系统用红色表示；一次设备位置显示红色代表合（或工作位），绿色代表分（或试验、检修位置）。如下图： 2、分画面： 颜色柔和，画面清晰，35K V 一次系统用黄色，10K V 一次系统用红色表示；一次设备位置显示红色代表合（或工作位），绿色代表分（或试验、检修位置）。硬压板显示和实际位置一致，模拟量显示准确。 3、 潮流图： 颜色柔和，画面清晰，35K V 一次系统用黄色，10K V 一次系统用红色表示；一次设备位置显示红色代表合（或工作位），绿色代表分（或试验、检修位置）。硬压板显示和实际位置一致，各模拟量、开关量显示准确，供电侧、和受电侧用箭头明显的表示出。 、 4 、 网络结构图： 网络结构图清晰、简单、一目了然；绿色代表通讯正常，红色代表通讯中断。 5、 运行参数： 用表格的形式直接标出，各模拟量显示准确，黄、绿、红分别代表了 A、B、C 三相。 6、 电压棒图： 显示各一次母线的相电压、线电压，且用量杯和刻度表示出，更加的形象、直观；黄、绿、红分别代表了 A、B、C 三相。 7 、 直流信息显示： 如实的反映出控制母线电压、整流输出电压、整流输出电流、电池组电压、电池组电流实际值；并显示整个直流系统的绝缘情况 8 、 实事报警： 验收时操作一次时，或将保护装置上电重启时报警信息及时报警，报警内容闪烁，如果开关变位还会伴有音响告警。 9 、 历史报警： 根据需要可以快捷的调出需要的报警信息，配合历史曲线可以准确的判断出故障内容 1 0 、 历史曲线 清晰的反映出一次设备运行时的模拟量的采样值、可以利用历史曲线进行故障判断分析。 1 1 、 历史报表： 根据运行需要制定各种报表如：日报、月报、季报、年报等。报表中的单位要准确， 1 2 、 继电保护工程师站： 在继电保护工程师站可以根据需要，进行软压板的投退，对系统进行修改等，我们必须掌握软压板的投退和远方对保护装置的保护定值进行修改。
