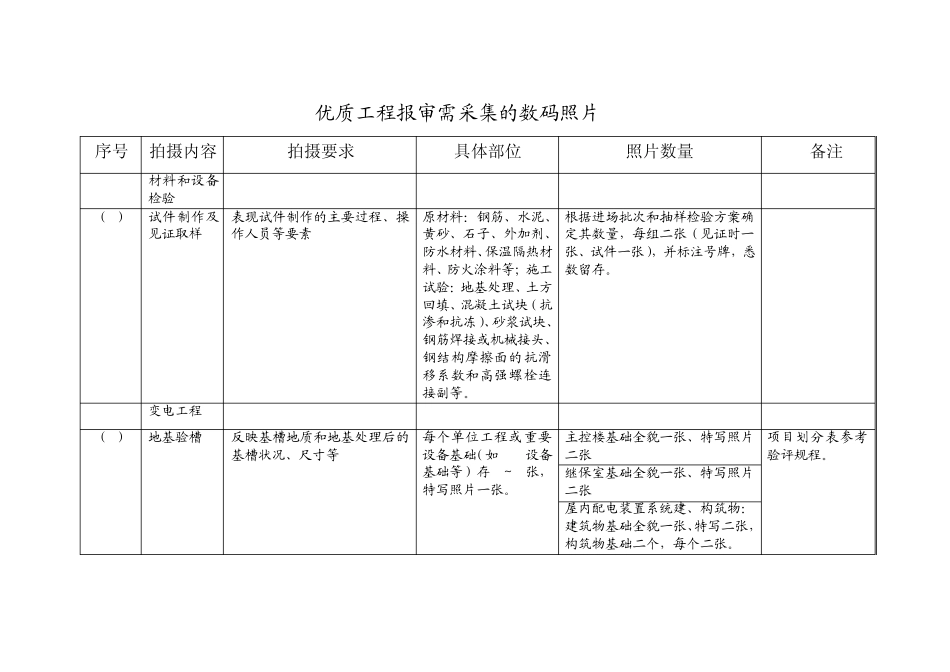

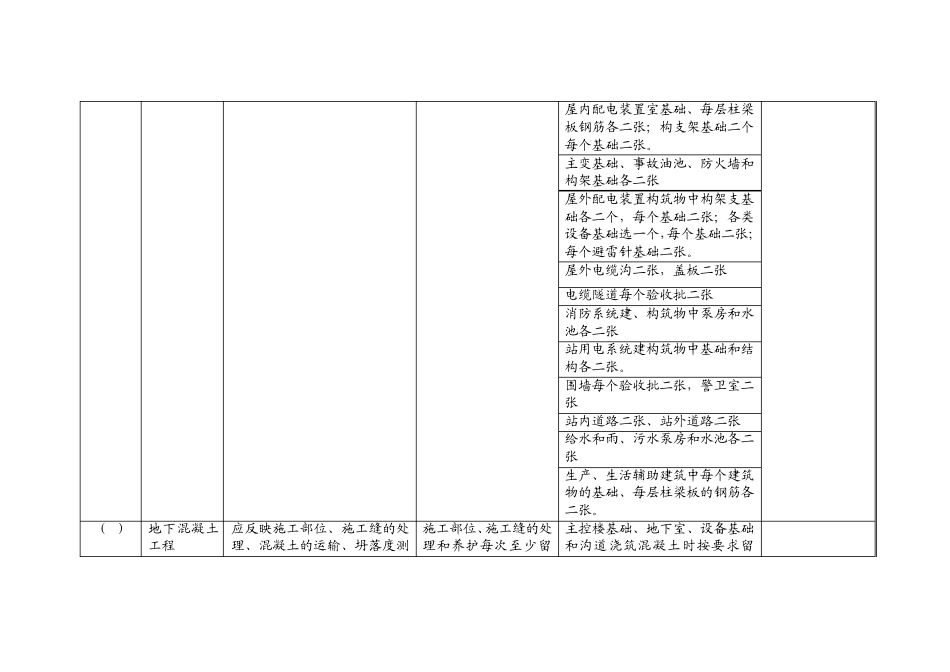

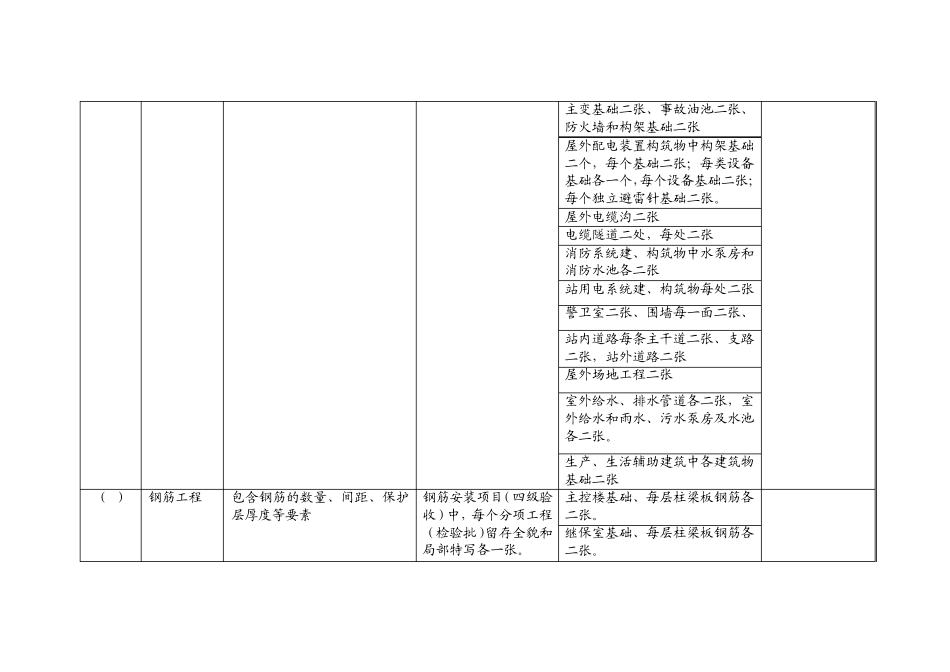

优质工程报审需采集的数码照片 序号 拍摄内容 拍摄要求 具体部位 照片数量 备注 1 材料和设备检验 (1) 试件制作及见证取样 表现试件制作的主要过程、操作人员等要素 原材料:钢筋、水泥、黄砂、石子、外加剂、防水材料、保温隔热材料、防火涂料等;施工试验:地基处理、土方回填、混凝土试块(抗渗和抗冻)、砂浆试块、钢筋焊接或机械接头、钢结构摩擦面的抗滑移系数和高强螺栓连接副等。 根据进场批次和抽样检验方案确定其数量,每组二张(见证时一张、试件一张),并标注号牌,悉数留存。 2 变电工程 (1) 地基验槽 反映基槽地质和地基处理后的基槽状况、尺寸等 每个单位工程或重要设备基础(如 GIS设备基础等)存 1~2张,特写照片一张。 主控楼基础全貌一张、特写照片二张 项目划分表参考验评规程。 继保室基础全貌一张、特写照片二张 屋内配电装置系统建、构筑物:建筑物基础全貌一张、特写二张,构筑物基础二个,每个二张。 主变基础二张、事故油池二张、防火墙和构架基础二张 屋外配电装置构筑物中构架基础二个,每个基础二张;每类设备基础各一个,每个设备基础二张;每个独立避雷针基础二张。 屋外电缆沟二张 电缆隧道二处,每处二张 消防系统建、构筑物中水泵房和消防水池各二张 站用电系统建、构筑物每处二张 警卫室二张、围墙每一面二张、 站内道路每条主干道二张、支路二张,站外道路二张 屋外场地工程二张 室外给水、排水管道各二张,室外给水和雨水、污水泵房及水池各二张。 生产、生活辅助建筑中各建筑物基础二张 (2) 钢筋工程 包含钢筋的数量、间距、保护层厚度等要素 钢筋安装项目(四级验收)中,每个分项工程(检验批)留存全貌和局部特写各一张。 主控楼基础、每层柱梁板钢筋各二张。 继保室基础、每层柱梁板钢筋各二张。 屋内配电装置室基础、每层柱梁板钢筋各二张;构支架基础二个每个基础二张。 主变基础、事故油池、防火墙和构架基础各二张 屋外配电装置构筑物中构架支基础各二个,每个基础二张;各类设备基础选一个,每个基础二张;每个避雷针基础二张。 屋外电缆沟二张,盖板二张 电缆隧道每个验收批二张 消防系统建、构筑物中泵房和水池各二张 站用电系统建构筑物中基础和结构各二张。 围墙每个验收批二张,警卫室二张 站内道路二张、站外道路二张 给水和雨、污水泵房和水池各二张 生产、生活辅助建筑中每个建筑物的基础、每层柱梁板的钢筋各二张。 (3)...
