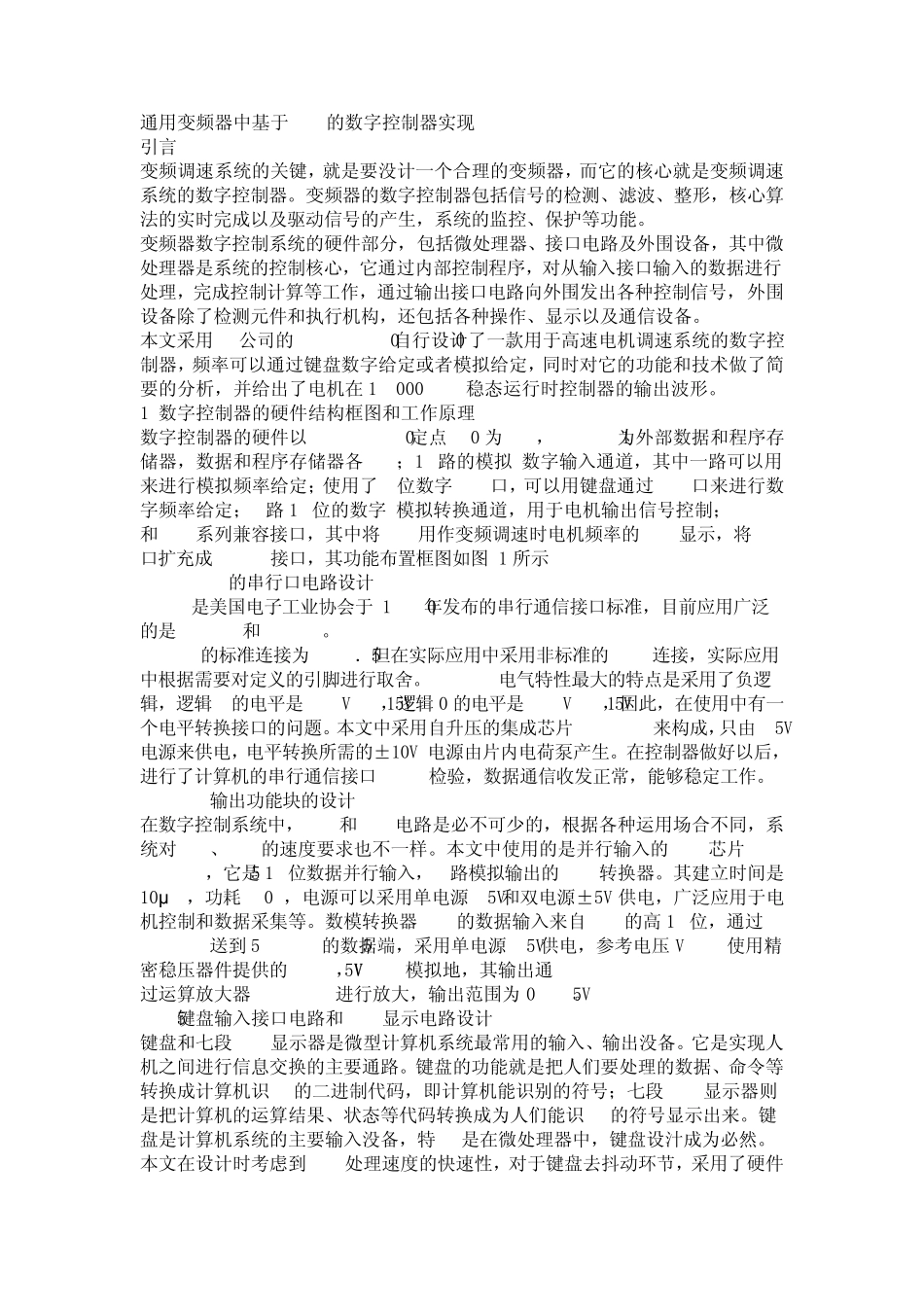

变频器从基础到精通(控制篇)_第1页
1/8

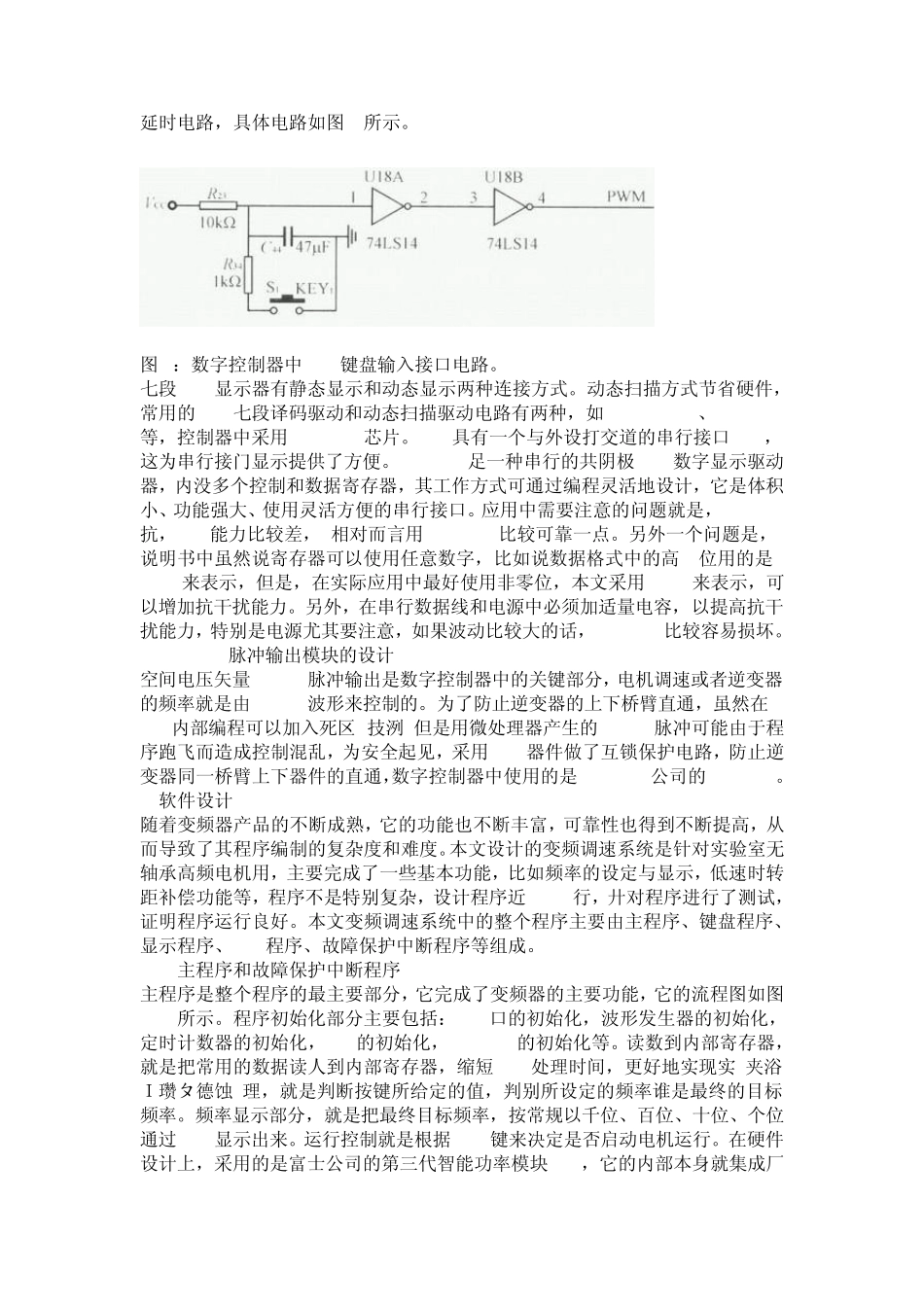

变频器从基础到精通(控制篇)_第2页
2/8
变频器从基础到精通(控制篇)_第3页
3/8
通 用 变 频 器 中 基 于 DSP的 数 字 控 制 器 实 现 引 言 变 频 调 速 系 统 的 关 键 , 就 是 要 没 计 一 个 合 理 的 变 频 器 , 而 它 的 核 心 就 是 变 频 调 速系 统 的 数 字 控 制 器 。 变 频 器 的 数 字 控 制 器 包 括 信 号 的 检 测 、 滤 波 、 整 形 , 核 心 算法 的 实 时 完 成 以 及 驱 动 信 号 的 产 生 , 系 统 的 监 控 、 保 护 等 功 能 。 变 频 器 数 字 控 制 系 统 的 硬 件 部 分 , 包 括 微 处 理 器 、 接 口 电 路 及 外 围 设 备 , 其 中 微处 理 器 是 系 统 的 控 制 核 心 , 它 通 过 内 部 控 制 程 序 , 对 从 输 入 接 口 输 入 的 数 据 进 行处 理 , 完 成 控 制 计 算 等 工 作 , 通 过 输 出 接 口 电 路 向 外 围 发 出 各 种 控 制 信 号 , 外 围设 备 除 了 检 测 元 件 和 执 行 机 构 , 还 包 括 各 种 操 作 、 显 示 以 及 通 信 设 备 。 本 文 采 用 TI公 司 的 TMS320F240自 行 设 计 了 一 款 用 于 高 速 电 机 调 速 系 统 的 数 字 控制 器 , 频 率 可 以 通 过 键 盘 数 字 给 定 或 者 模 拟 给 定 , 同 时 对 它 的 功 能 和 技术做了 简要 的 分 析, 并给 出 了 电 机 在18000r/min稳态运行 时 控 制 器 的 输 出 波 形 。 1 数 字 控 制 器 的 硬 件 结构 框图和 工 作 原理 数 字 控 制 器 的 硬 件 以 TMS320F240定 点DSP为CPU,CY7C199为外 部 数 据 和 程 序 存储器 , 数 据 和 程 序 存储器 各 32K;16路 的 模 拟 /数 字 输 入 通 道, 其 中 一 路 可 以 用来进 行 模 拟 频 率 给 定 ;使用 了 8位数 字 I/O口 , 可 以 用 键 盘 通 过 I/O口 来进 行 数字 频 率 给 定 ;4路 12位的 数 字 /模 拟 转换通 道, 用 于 电 机 输 出 信 号 控 制 ;RS232和 SPI系 列兼容接 口 , 其 中 将SPI用 作 变 频 调 速 时 电 机 频 率 的LED显 示 , 将SCI口 扩充成RS232接 口...
