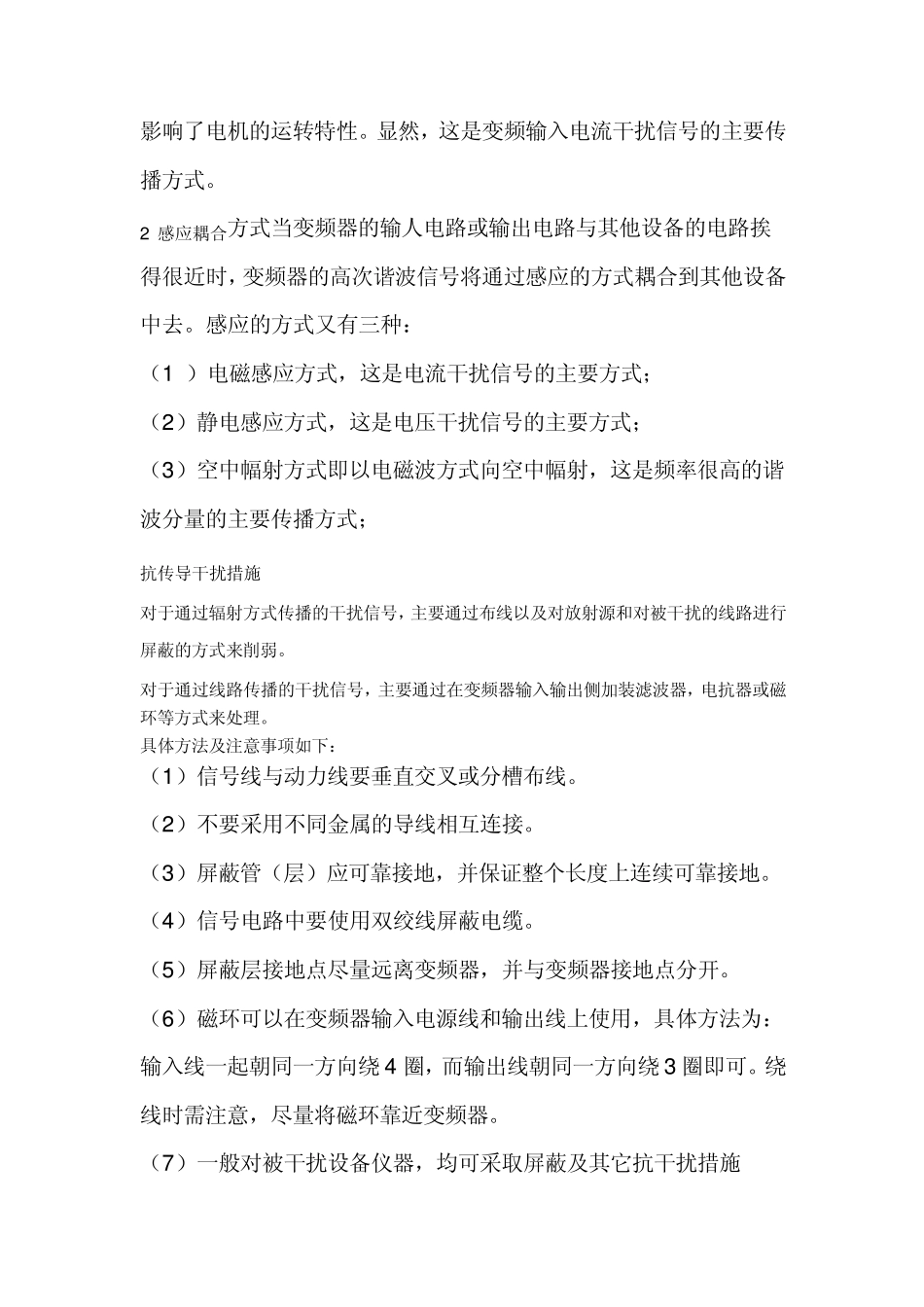

变频器干扰信号是如何产生？传播方式有哪些？ 回复 25 | 人气 1797 | 收藏 | 打印 | 推荐给版主 分享文章到： 更多0 river_stones 个人主页 给TA 发消息 加TA 为好友 发表于：2011-01-15 13:48:49 1 楼 变频器能产生功率较大的谐波，由于功率较大，对系统其它设备干扰性较强，其干扰途径与一般电磁干扰途径是一致的，主要分传导（即电路耦合）、电磁辐射、感应耦合。具体为：首先对周围的电子、电气设备产生电磁辐射；其次对直接驱动的电动机产生电磁噪声，使得电机铁耗和铜耗增加；并传导干扰到电源，通过配电网络传导给系统其它设备；最后变频器对相邻的其它线路产生感应耦合，感应出干扰电压或电流。同样，系统内的干扰信号通过相同的途径干扰变频器的正常工作。 1 电路耦合方式即通过电源网络传播。由于输人电流为非正弦波，当变频器的容量较大时，将使网络电压产生畸变，影响其他设备工工作，同时输出端产生的传导干扰使直接驱动的电机铜损、铁损大幅增加，影响了电机的运转特性。显然，这是变频输入电流干扰信号的主要传播方式。 2 感应耦合方式当变频器的输人电路或输出电路与其他设备的电路挨得很近时，变频器的高次谐波信号将通过感应的方式耦合到其他设备中去。感应的方式又有两种： （1 ）电磁感应方式，这是电流干扰信号的主要方式；.2.2 静电感应方式，这是电压干扰信号的主要方式。 （2）空中幅射方式即以电磁波方式向空中幅射，这是频率很高的谐波分量的主要传播方式。 引用 回复 举报 评分 陈石头 个人主页 给 TA 发消息 加 TA 为好友 发表于：2011-01-15 16:49:00 2 楼 变频器干扰信号是如何产生？变频器主要由整流电路，逆变电路，控制电路组成，其中整流电路和逆变电路由电力电子器件组成，电力电子器件具有非线性特性，当变频器运行时，它要进行快速开关动作，因而产生高次谐波，这样变频器输出波形除基波外还含有大量高次谐波。无论是哪一种干扰类型，高次谐波是变频器产生干扰的主要原因。 传播方式有哪些？变频器能产生功率较大的谐波，由于功率较大，对系统其它设备干扰性较强，其干扰传导途径与一般电磁干扰传导途径是一致的，主要分传导（即电路耦合）、辐射（电磁辐射、感应耦合）。 具体为：首先对周围的电子、电气设备产生电磁辐射；其次对直接驱动的电动机产生电磁噪声，使得电机铁耗和铜耗增加；并传导干扰到电源，通过配电网络传导给系统其它设备；最后变频器...
