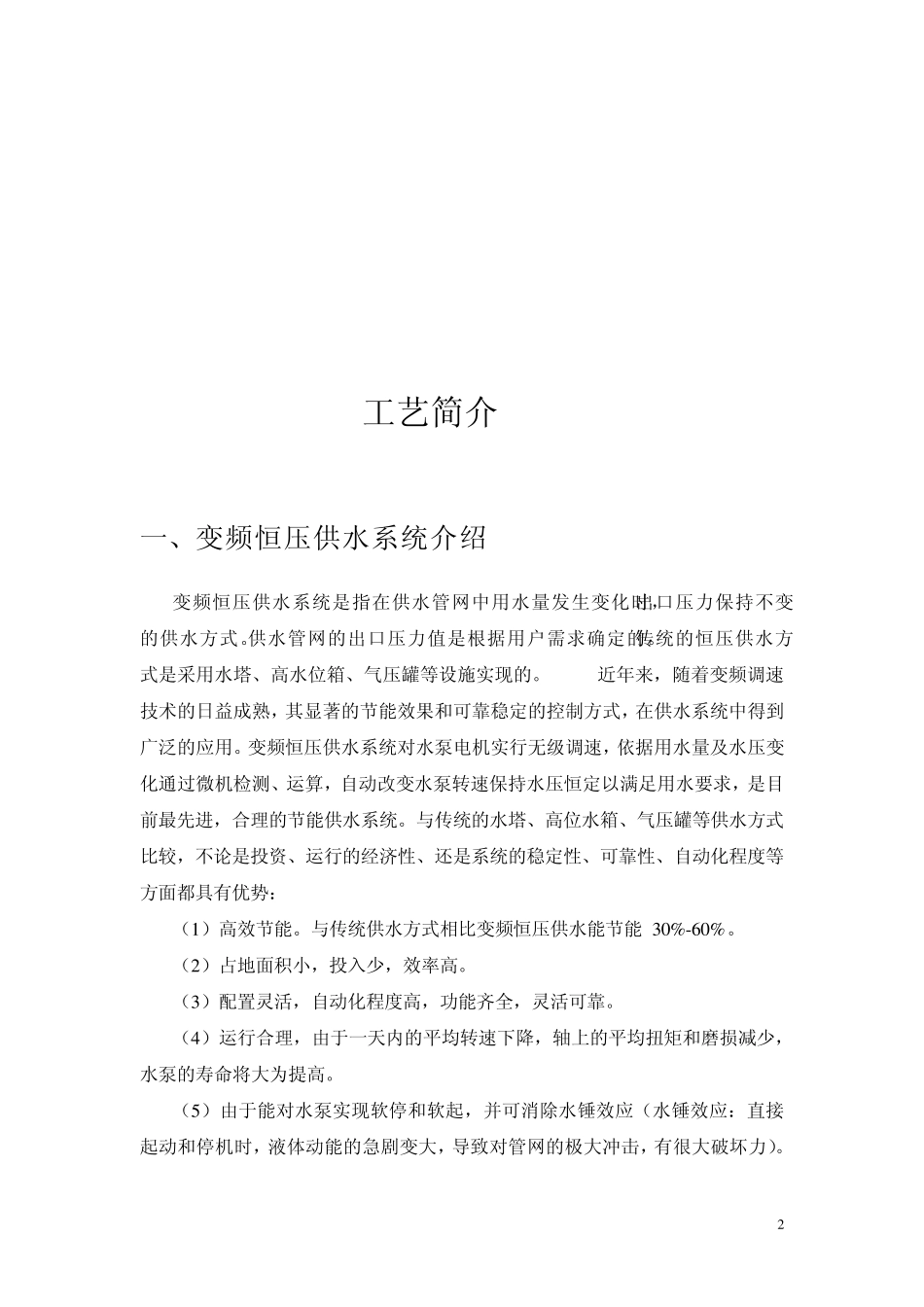

1 变频器恒压供水系统设计 目录 工艺简介 实验目的与要求 系统设计内容及要求 一、供水系统的具体要求 二、总体设计方法 三、变频器恒压供水系统原理 四、水泵切换条件分析 五、系统主电路分析 六、系统控制电路分析 七、系统的硬件设计 参数设置 系统主要设备的选型 基本运行操作方式 变频器恒压供水系统的技术要求 实习心得 2 工艺简介 一、变频恒压供水系统介绍 变频恒压供水系统是指在供水管网中用水量发生变化时，出口压力保持不变的供水方式。供水管网的出口压力值是根据用户需求确定的。传统的恒压供水方式是采用水塔、高水位箱、气压罐等设施实现的。 近年来，随着变频调速技术的日益成熟，其显著的节能效果和可靠稳定的控制方式，在供水系统中得到广泛的应用。变频恒压供水系统对水泵电机实行无级调速，依据用水量及水压变化通过微机检测、运算，自动改变水泵转速保持水压恒定以满足用水要求，是目前最先进，合理的节能供水系统。与传统的水塔、高位水箱、气压罐等供水方式比较，不论是投资、运行的经济性、还是系统的稳定性、可靠性、自动化程度等方面都具有优势： （1 ）高效节能。与传统供水方式相比变频恒压供水能节能 3 0 %-6 0 %。 （2 ）占地面积小，投入少，效率高。 （3 ）配置灵活，自动化程度高，功能齐全，灵活可靠。 （4 ）运行合理，由于一天内的平均转速下降，轴上的平均扭矩和磨损减少，水泵的寿命将大为提高。 （5 ）由于能对水泵实现软停和软起，并可消除水锤效应（水锤效应：直接起动和停机时，液体动能的急剧变大，导致对管网的极大冲击，有很大破坏力）。 3 （6 ）操作简便，省时省力。 二、城市供水系统的要求 众所周知，水是生产生活中不可缺少的重要组成部分，在节水节能己成为时代特征的现实条件下，我们这个水资源和电能短缺的国家，长期以来在市政供水、高层建筑供水、工业生产循环供水等方面技术一直比较落后，自动化程度低。主要表现在用水高峰期，水的供给量常常低于需求量，出现水压降低供不应求的现象，而在用水低峰期，水的供给量常常高于需求量，出现水压升高供过于求的情况，此时将会造成能量的浪费，同时有可能导致水管爆破和用水设备的损坏。在恒压供水技术出现以前，出现过许多供水方式。以下就逐一分析。 （1）一台恒速泵直接供水系统 （2） 恒速泵+水塔的供水方式 （3）射流泵十水箱的供水方式 （4） 恒速泵十高位水箱的供水方式 （5）变频调...
