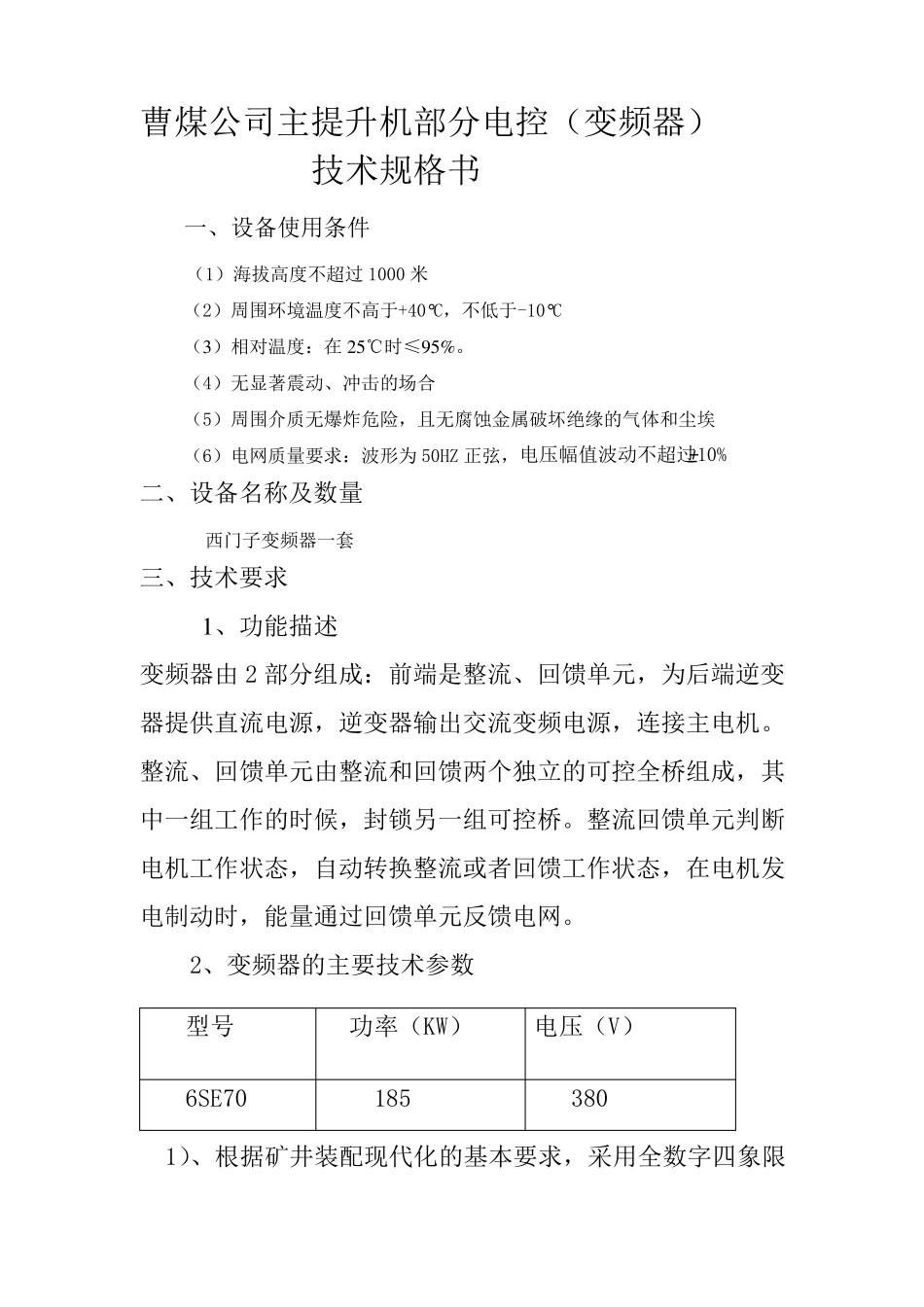

曹煤公司主提升机部分电控（变频器） 技术规格书 一、设备使用条件 （1）海拔高度不超过1000 米 （2）周围环境温度不高于+40°C，不低于-10°C （3）相对温度：在25℃时≤95%。 （4）无显著震动、冲击的场合 （5）周围介质无爆炸危险，且无腐蚀金属破坏绝缘的气体和尘埃 （6）电网质量要求：波形为 50HZ 正弦，电压幅值波动不超过±10% 二、设备名称及数量 西门子变频器一套 三、技术要求 1、功能描述 变频器由 2 部分组成：前端是整流、回馈单元，为后端逆变器提供直流电源，逆变器输出交流变频电源，连接主电机。整流、回馈单元由整流和回馈两个独立的可控全桥组成，其中一组工作的时候，封锁另一组可控桥。整流回馈单元判断电机工作状态，自动转换整流或者回馈工作状态，在电机发电制动时，能量通过回馈单元反馈电网。 2、变频器的主要技术参 数 1）、根 据 矿 井 装 配 现 代 化 的基 本 要求，采 用全数字 四 象 限型 号 功率 （KW） 电压（V） 6SE70 185 380 变频提升机电控系统 ，对提升机电控进行设备配置，以满足正常提升的需要，适用于煤矿井上及井下没有防爆要求的提升场所中，用低压鼠笼式电动机拖动的各种型号提升机。 2）、四象限变频提升机电控系统采用了具有活跃前端能量回馈特性的四象限变频器，直接驱动鼠笼电动机形成电控系统，具有类似或优于直流电动机的优良机械特性，有接近于1 的功率因数和大于95％的能量转换效率，节能效果非常显著。本系统不仅使提升工艺过程性能优良，而且使用维护简单，整机效率大大提高。 3）、电动机调速部分 变频调速采用四象限进口变频器作为驱动电动机的核心，具有优良的软、硬件保护功与控制功能，完全满足提升工艺的现代化要求。 1、系统控制部分硬件配置 全数字变频调速系统由 2 台主要控制设备构成，包括四象限变频调速柜、低压电源柜，另附轴编码器和必要的外部 控 制 端 子 。 2、 四 象 限 变 频 调 速 柜 变 频 调 速 柜 是 该 系 统 的 调 速 设 备 ， 由 全 数 字 、 矢 量 控 制型 四 象 限 变 频 调 速 装 置 及 其 它 必 要 的 电 器 组 成 ， 用 于 向 鼠 笼式 交 流 电 机 供 电 ， 构 成 高 性 能 、 数 字 化 的 变 频 调 速 系 统 。 本 变 频 调 速 装 置 将50Hz 工 频 变 成0~50Hz 连 续 可 调 的 变频 ...
