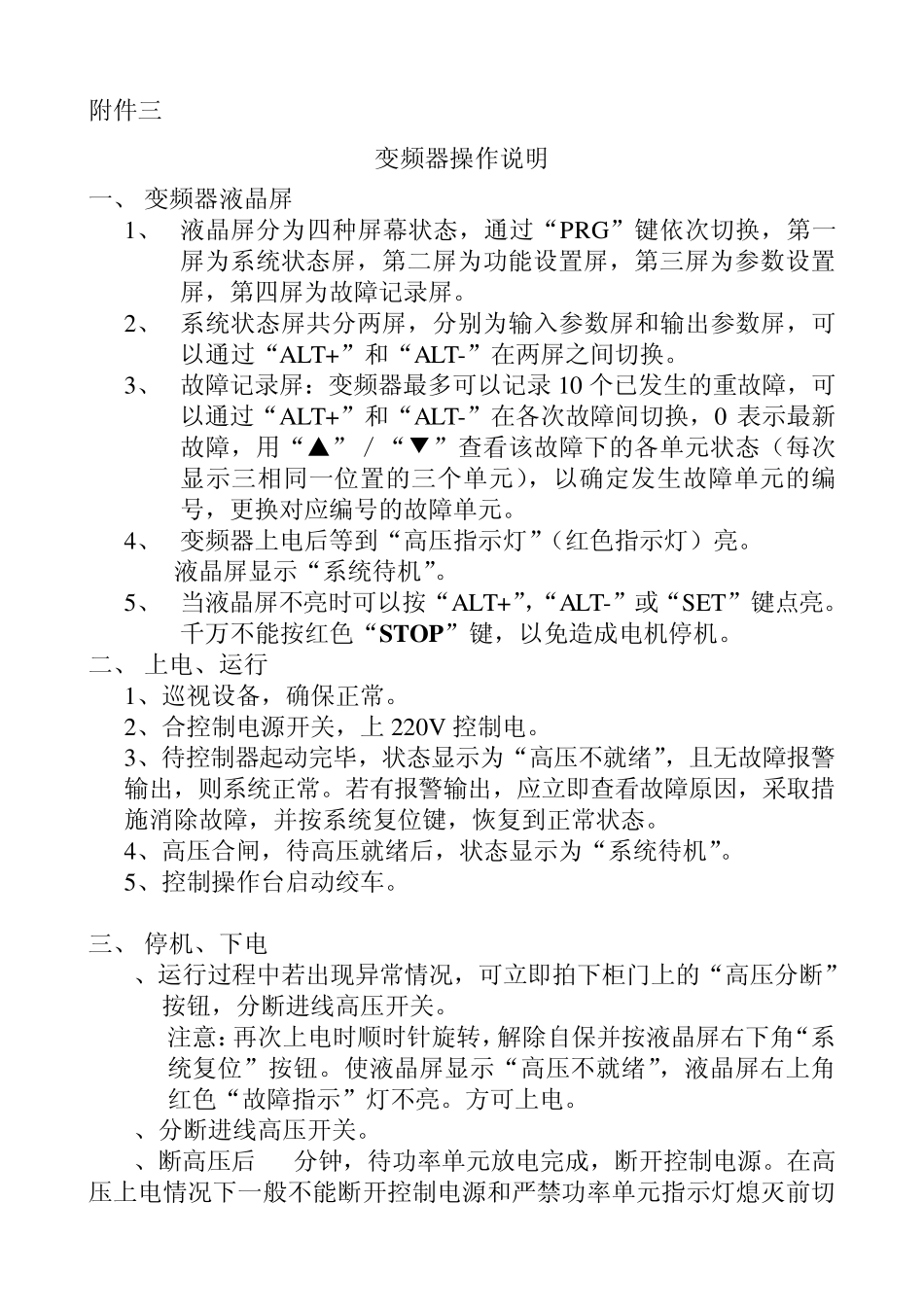

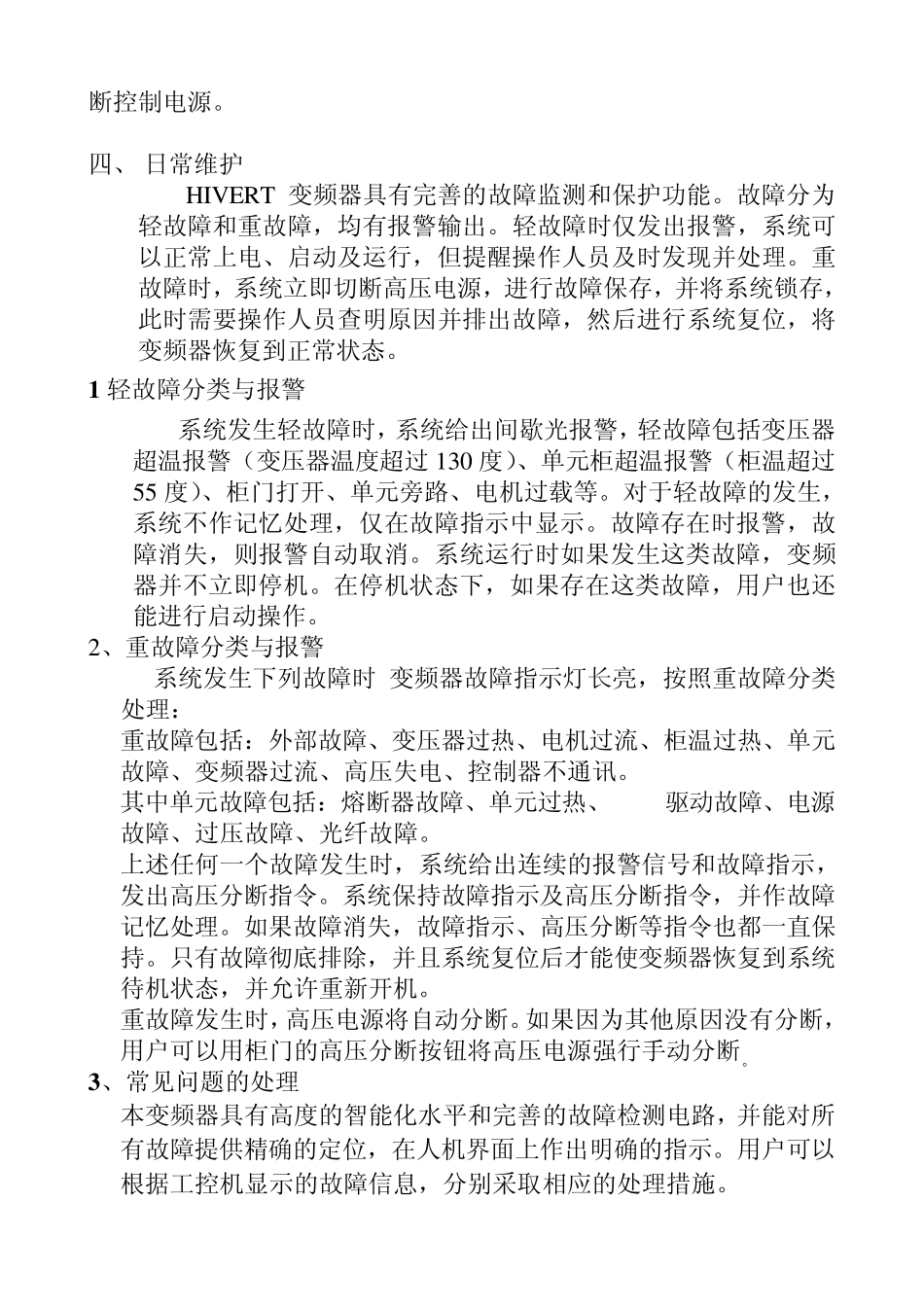

附件三 变频器操作说明 一、 变频器液晶屏 1、 液晶屏分为四种屏幕状态,通过“PRG”键依次切换,第一屏为系统状态屏,第二屏为功能设置屏,第三屏为参数设置屏,第四屏为故障记录屏。 2、 系统状态屏共分两屏,分别为输入参数屏和输出参数屏,可以通过“ALT+”和“ALT-”在两屏之间切换。 3、 故障记录屏:变频器最多可以记录 10 个已发生的重故障,可以通过“ALT+”和“ALT-”在各次故障间切换,0 表示最新故障,用“▲”/“▼”查看该故障下的各单元状态(每次显示三相同一位置的三个单元),以确定发生故障单元的编号,更换对应编号的故障单元。 4、 变频器上电后等到“高压指示灯”(红色指示灯)亮。 液晶屏显示“系统待机”。 5、 当液晶屏不亮时可以按“ALT+”,“ALT-”或“SET”键点亮。千万不能按红色“STOP”键,以免造成电机停机。 二、 上电、运行 1、巡视设备,确保正常。 2、合控制电源开关,上 220V 控制电。 3、待控制器起动完毕,状态显示为“高压不就绪”,且无故障报警输出,则系统正常。若有报警输出,应立即查看故障原因,采取措施消除故障,并按系统复位键,恢复到正常状态。 4、高压合闸,待高压就绪后,状态显示为“系统待机”。 5、控制操作台启动绞车。 三、 停机、下电 1、运行过程中若出现异常情况,可立即拍下柜门上的“高压分断”按钮,分断进线高压开关。 注意:再次上电时顺时针旋转,解除自保并按液晶屏右下角“系统复位”按钮。使液晶屏显示“高压不就绪”,液晶屏右上角红色“故障指示”灯不亮。方可上电。 2、分断进线高压开关。 3、断高压后 10分钟,待功率单元放电完成,断开控制电源。在高压上电情况下一般不能断开控制电源和严禁功率单元指示灯熄灭前切断控制电源。 四、 日常维护 HIVERT 变频器具有完善的故障监测和保护功能。故障分为轻故障和重故障,均有报警输出。轻故障时仅发出报警,系统可以正常上电、启动及运行,但提醒操作人员及时发现并处理。重故障时,系统立即切断高压电源,进行故障保存,并将系统锁存,此时需要操作人员查明原因并排出故障,然后进行系统复位,将变频器恢复到正常状态。 1 轻故障分类与报警 系统发生轻故障时,系统给出间歇光报警,轻故障包括变压器超温报警(变压器温度超过 130 度)、单元柜超温报警(柜温超过55 度)、柜门打开、单元旁路、电机过载等。对于轻故障的发生,系统不作记忆处理,仅在故障指示中显示。故障...
