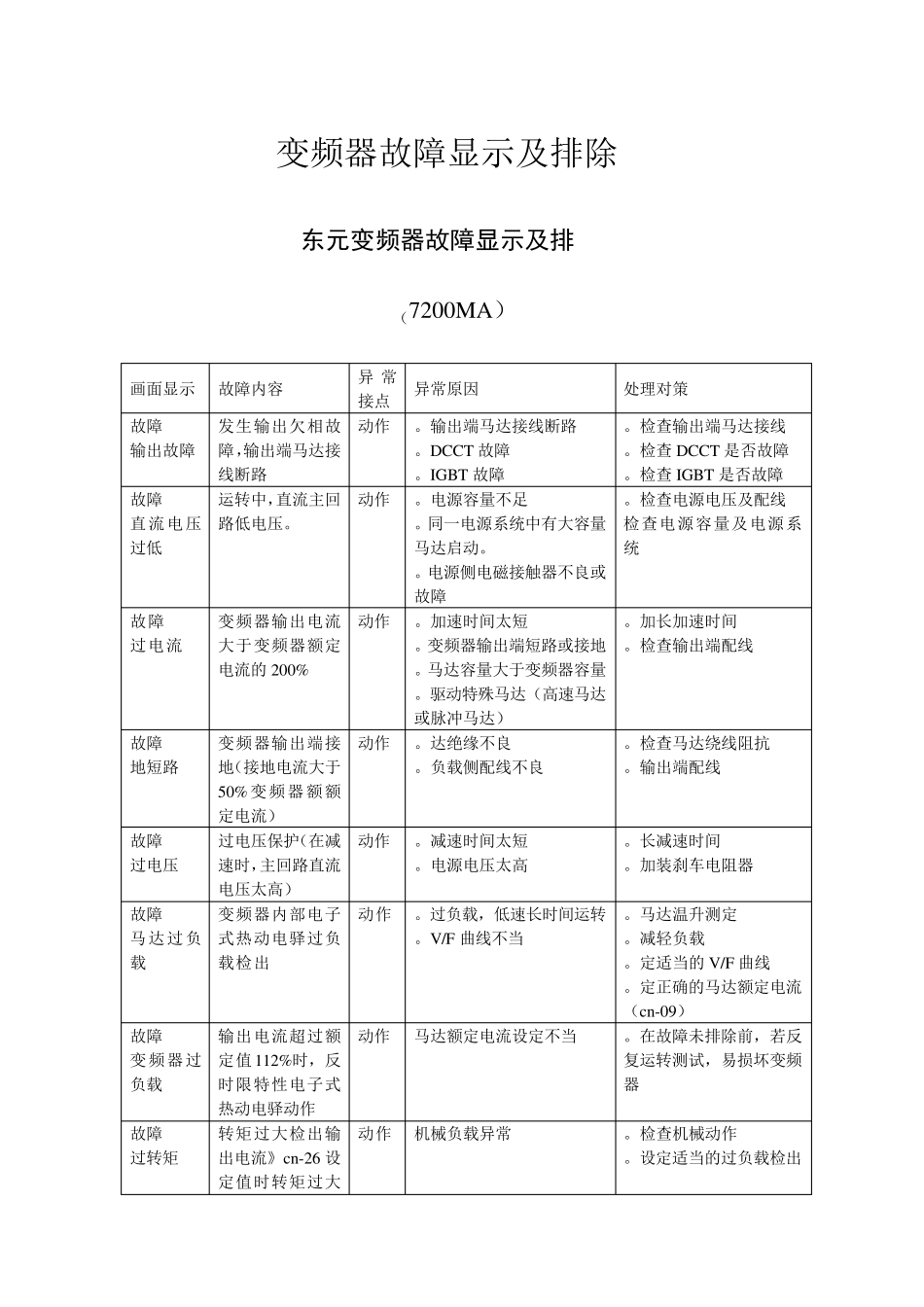

变频器故障显示及排除 东元变频器故障显示及排 （7200MA） 画面显示 故障内容 异常接点 异常原因 处理对策 故障 输出故障 发生输出欠相故障，输出端马达接线断路 动作 。输出端马达接线断路 。DCCT 故障 。IGBT 故障 。检查输出端马达接线 。检查 DCCT 是否故障 。检查 IGBT 是否故障 故障 直流电压过低 运转中，直流主回路低电压。 动作 。电源容量不足 。同一电源系统中有大容量马达启动。 。电源侧电磁接触器不良或故障 。检查电源电压及配线 检查电源容量及电源系统 故障 过电流 变频器输出电流大于变频器额定电流的 200% 动作 。加速时间太短 。变频器输出端短路或接地 。马达容量大于变频器容量 。驱动特殊马达（高速马达或脉冲马达） 。加长加速时间 。检查输出端配线 故障 地短路 变频器输出端接地（接地电流大于50%变频器额额定电流） 动作 。达绝缘不良 。负载侧配线不良 。检查马达绕线阻抗 。输出端配线 故障 过电压 过电压保护（在减速时，主回路直流电压太高） 动作 。减速时间太短 。电源电压太高 。长减速时间 。加装刹车电阻器 故障 马达过负载 变频器内部电子式热动电驿过负载检出 动作 。过负载，低速长时间运转 。V/F 曲线不当 。马达温升测定 。减轻负载 。定适当的 V/F 曲线 。定正确的马达额定电流（cn-09） 故障 变频器过负载 输出电流超过额定值 112%时，反时限特性电子式热动电驿动作 动作 马达额定电流设定不当 。在故障未排除前，若反复运转测试，易损坏变频器 故障 过转矩 转矩过大检出输出电流》cn-26 设定值时转矩过大动作 机械负载异常 。检查机械动作 。设定适当的过负载检出 检出 故障 EEPROM 。EEPROM 故障 。EEPROM（BCC，编号）不良 动作 。外部杂讯干扰 。过大的冲击或震动 。执行 sn-03 作 EEPROM复归 。故障无法排除时，更换控制底版 故障A/D CPU 内部 A/D 故障 动作 同上 同上 故障 PG 过 速度 PG 转速过大 动作 。ASR 参数设定不良 。过转速单位设定不正 。确认 ASR 及单位相关之参数 故障 PG 断路 PG 断路 动作 PG 接线接触不良 查 PG 接线 故障 速度偏差过大 速度偏差过大 动作 ASR 参数设定不良速度偏差单位设定不正确 确认 ASR 及单位相关参数 故障 刹车电阻过热 内藏型低频度刹车电阻过热 动作 负载之回生能量太大，超过低频度刹车电阻之刹...
