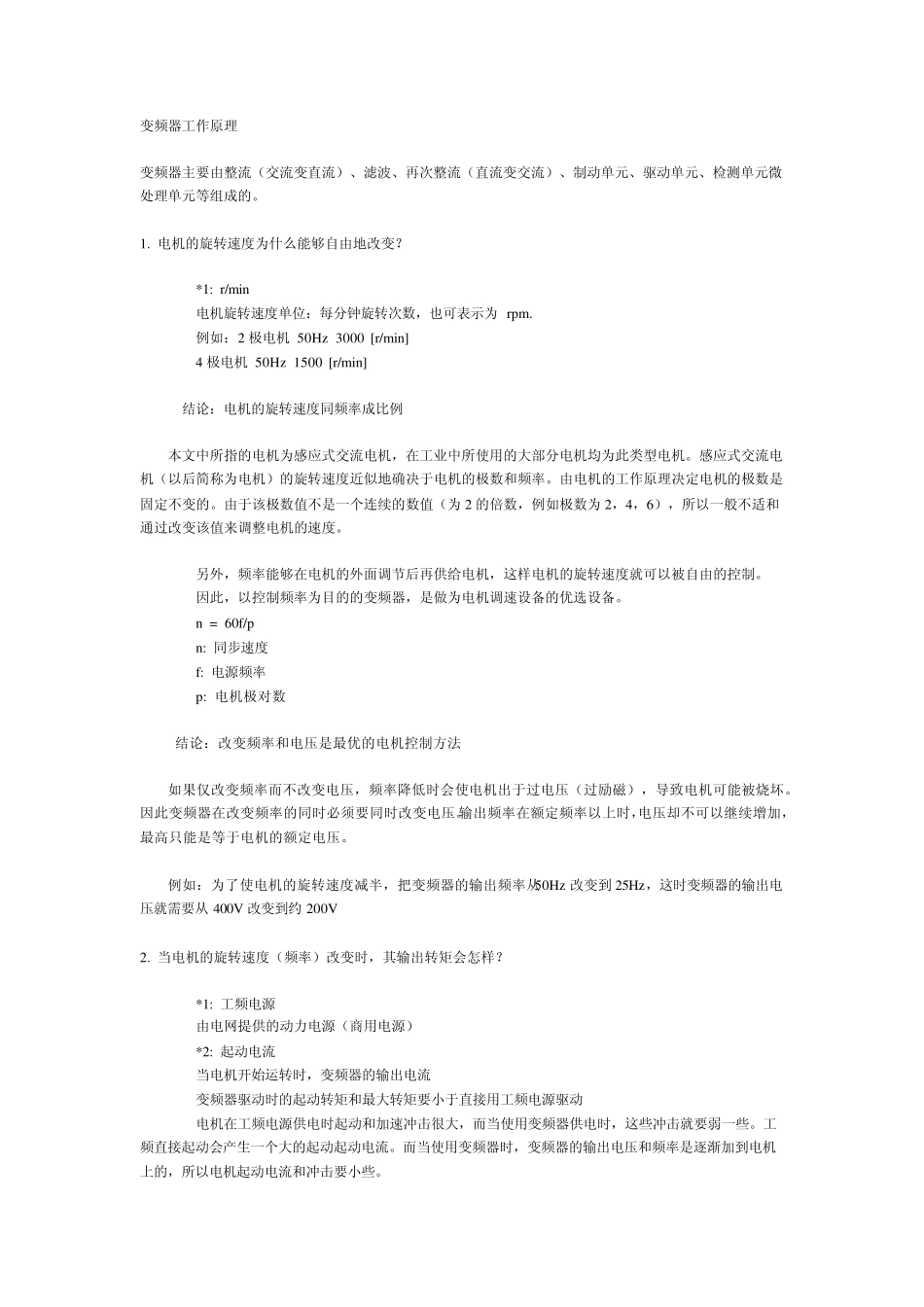

变频器工作原理 变频器主要由整流（交流变直流）、滤波、再次整流（直流变交流）、制动单元、驱动单元、检测单元微处理单元等组成的
电机的旋转速度为什么能够自由地改变
*1: r/min 电机旋转速度单位：每分钟旋转次数，也可表示为 rpm
例如：2 极电机 50Hz 3000 [r/min] 4 极电机 50Hz 1500 [r/min] 结论：电机的旋转速度同频率成比例 本文中所指的电机为感应式交流电机，在工业中所使用的大部分电机均为此类型电机
感应式交流电机（以后简称为电机）的旋转速度近似地确决于电机的极数和频率
由电机的工作原理决定电机的极数是固定不变的
由于该极数值不是一个连续的数值（为 2 的倍数，例如极数为 2，4，6），所以一般不适和通过改变该值来调整电机的速度
另外，频率能够在电机的外面调节后再供给电机，这样电机的旋转速度就可以被自由的控制
因此，以控制频率为目的的变频器，是做为电机调速设备的优选设备
n = 60f/p n: 同步速度 f: 电源频率 p: 电机极对数 结论：改变频率和电压是最优的电机控制方法 如果仅改变频率而不改变电压，频率降低时会使电机出于过电压（过励磁），导致电机可能被烧坏
因此变频器在改变频率的同时必须要同时改变电压
输出频率在额定频率以上时，电压却不可以继续增加，最高只能是等于电机的额定电压
例如：为了使电机的旋转速度减半，把变频器的输出频率从50Hz 改变到 25Hz ，这时变频器的输出电压就需要从 400V 改变到约 200V 2
当电机的旋转速度（频率）改变时，其输出转矩会怎样
*1: 工频电源 由电网提供的动力电源（商用电源） *2: 起动电流 当电机开始运转时，变频器的输出电流 变频器驱动时的起动转矩和最大转矩要小于直接用工频电源驱动 电机在工频电源供电时起动和加速冲击很大，而当使用变频器供电时，这些
