变频器的控制端子电路分析与维修

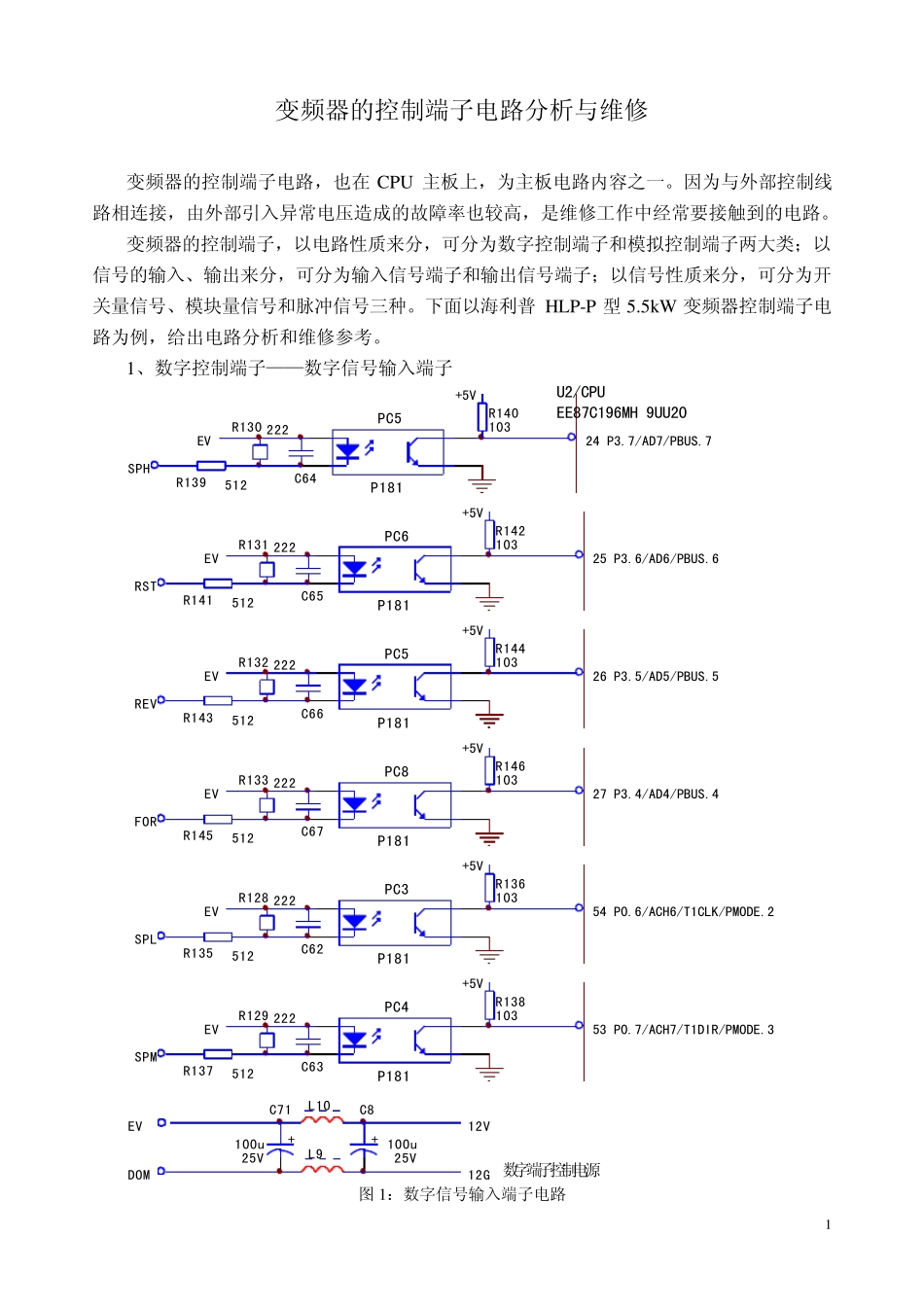

1 变频器的控制端子电路分析与维修 变频器的控制端子电路，也在CPU 主板上，为主板电路内容之一。因为与外部控制线路相连接，由外部引入异常电压造成的故障率也较高，是维修工作中经常要接触到的电路。 变频器的控制端子，以电路性质来分，可分为数字控制端子和模拟控制端子两大类；以信号的输入、输出来分，可分为输入信号端子和输出信号端子；以信号性质来分，可分为开关量信号、模块量信号和脉冲信号三种。下面以海利普HLP-P 型5.5kW 变频器控制端子电路为例，给出电路分析和维修参考。 1、数字控制端子——数字信号输入端子 PC524 P3.7/AD7/PBUS.7+5VP181R140103SPHC64R139512EV12VDOM12G 数字端子控制电源R130 222U2/CPUEE87C196MH 9UU20EVPC625 P3.6/AD6/PBUS.6+5VP181R142103RSTC65R141512R131 222EVPC526 P3.5/AD5/PBUS.5+5VP181R144103REVC66R143512R132 222EVPC827 P3.4/AD4/PBUS.4+5VP181R146103FORC67R145512R133 222EVPC354 P0.6/ACH6/T1CLK/PMODE.2+5VP181R136103SPLC62R135512R128 222EVPC453 P0.7/ACH7/T1DIR/PMODE.3+5VP181R138103SPMC63R137512R129 222EV++L10L9C71C8100u25V100u25V 图 1：数字信号输入端子电路 2 数字信号输入端子电路，一般为光耦合器组成的电路，其特点是光耦合器的输入、输出侧需两路不“共地”的隔离电源，本电路输入侧供电为 12V，数字信号的公共端为 DOM 端子。由开关电源输出的 12V，经 C8、L10、C71 滤波，标记为控制电压 EV；输出侧采用主板+5V 供电。 数字信号输入端子，可对变频器完成起动、停止、复位、多段速运行等控制，各端子作用有固定（出厂时默认）的控制功能，本电路都为多功能或称为编程控制端子，每个端子的控制作用可用参数灵活设置。 以 SPH 端子电路为例，看一下输入电流是如何产生的。当 SPH 端子由外部控制电路（开关元件）与 DCM 连接时，形成了 EV（控制电源正极）至光电耦合器 PC5 的输入侧 1 脚→输入侧 2 脚→R141→外部控制电路→DCM（控制电源负极）的电流通路，PC5 因输入侧二极管得电发光，输出侧光敏三极管导通，将低电平的（约为 0V）信号电压输入 CPU 的 24脚；当外部控制电路断开时，PC5 输入电流为零，CPU 的 24 脚又变为静态高电平（为 5V）。换言之，输入信号生效时，CPU 信号输入脚变为 0V，无信号输入时，CPU 信号输入脚为 5V，输入信号呈现0 和1 的数字逻辑关系。 通过参数设置，也可将数字...
