变频器知识大全：基础篇

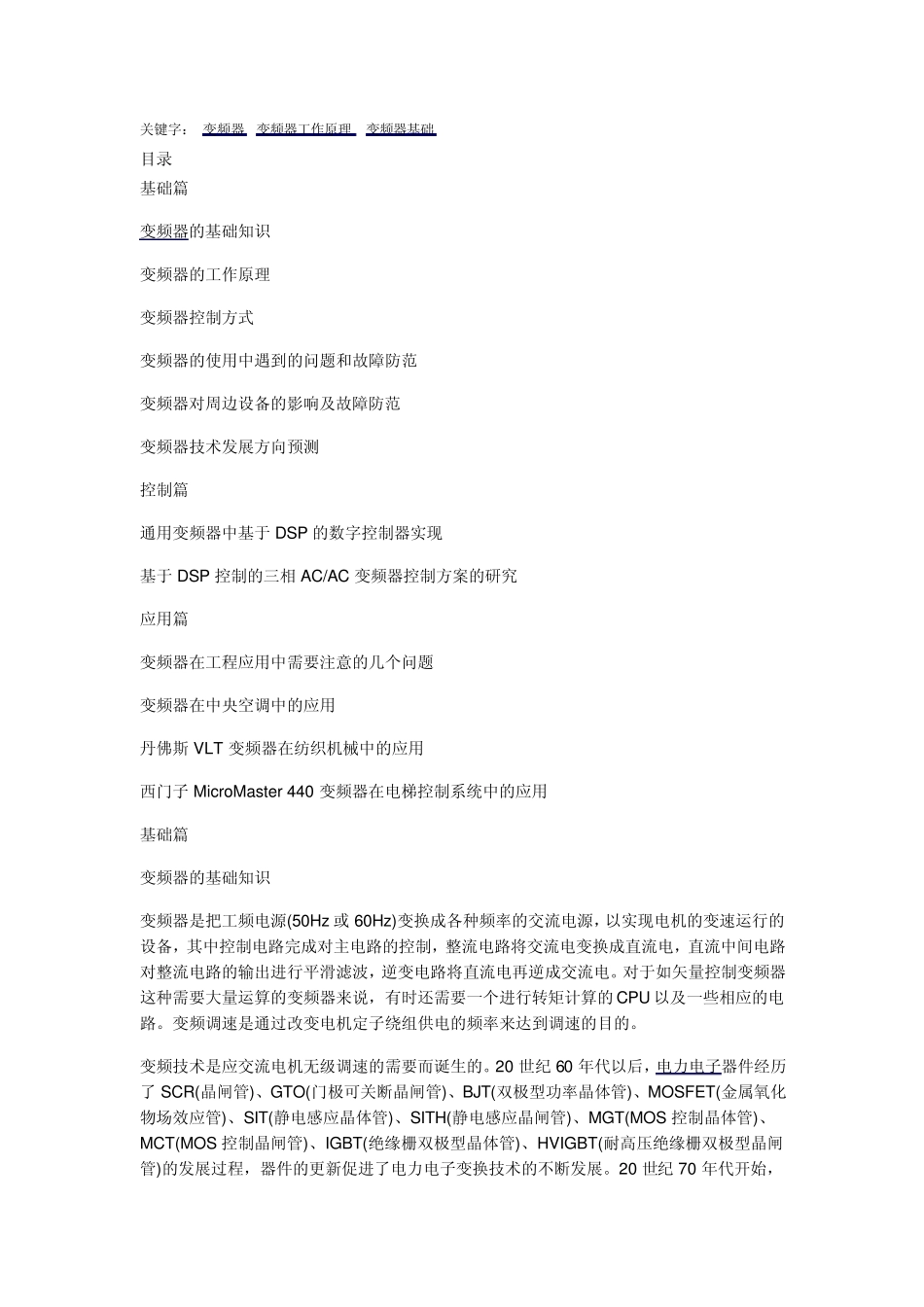

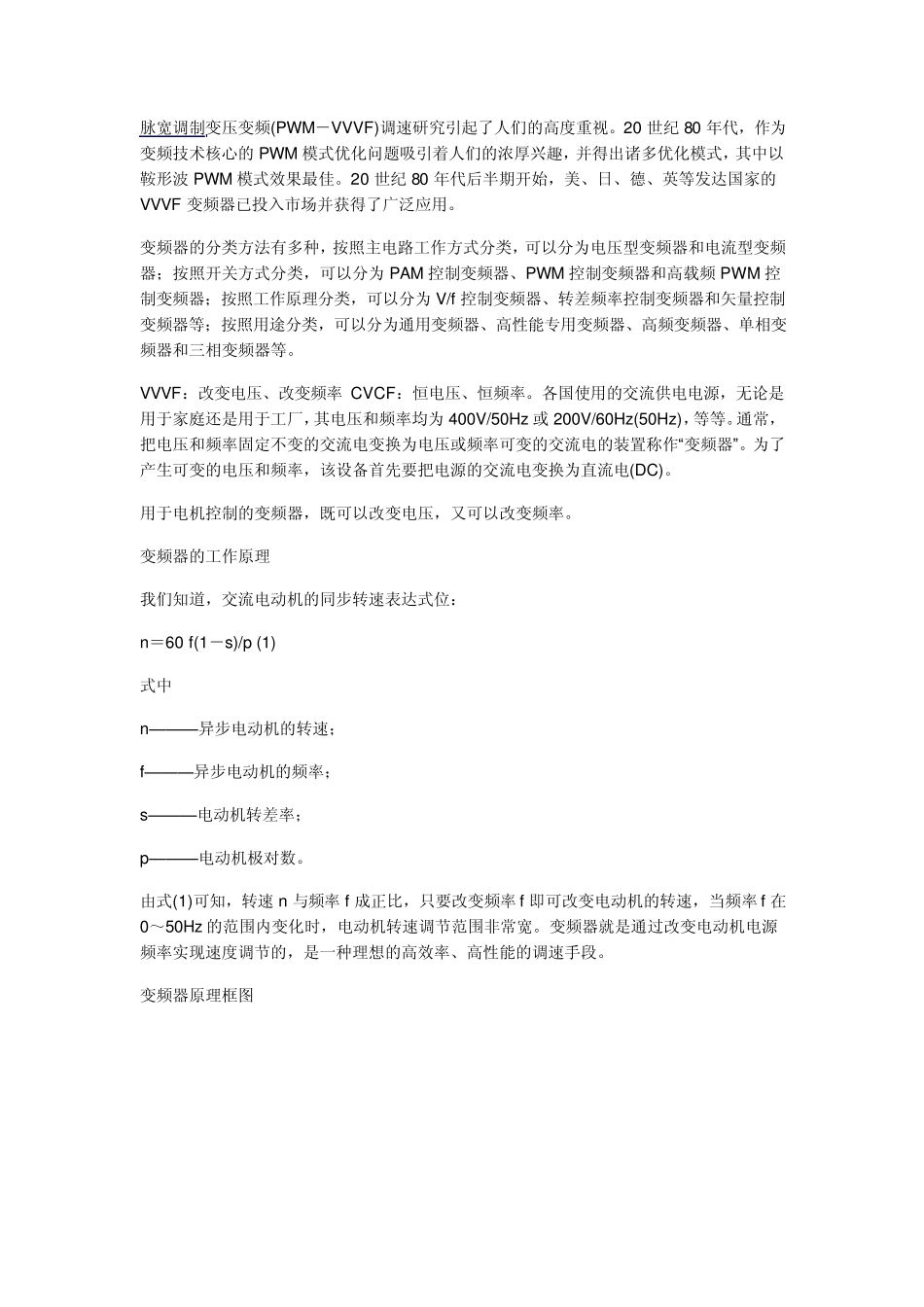

关键字： 变频器 变频器工作原理 变频器基础 目录 基础篇 变频器的基础知识 变频器的工作原理 变频器控制方式 变频器的使用中遇到的问题和故障防范 变频器对周边设备的影响及故障防范 变频器技术发展方向预测 控制篇 通用变频器中基于 DSP 的数字控制器实现 基于 DSP 控制的三相 AC/AC 变频器控制方案的研究 应用篇 变频器在工程应用中需要注意的几个问题 变频器在中央空调中的应用 丹佛斯 VLT 变频器在纺织机械中的应用 西门子 MicroMaster 440 变频器在电梯控制系统中的应用 基础篇 变频器的基础知识 变频器是把工频电源(50Hz 或 60Hz )变换成各种频率的交流电源，以实现电机的变速运行的设备，其中控制电路完成对主电路的控制，整流电路将交流电变换成直流电，直流中间电路对整流电路的输出进行平滑滤波，逆变电路将直流电再逆成交流电。对于如矢量控制变频器这种需要大量运算的变频器来说，有时还需要一个进行转矩计算的 CPU 以及一些相应的电路。变频调速是通过改变电机定子绕组供电的频率来达到调速的目的。 变频技术是应交流电机无级调速的需要而诞生的。20 世纪60 年代以后，电力电子器件经历了SCR(晶闸管)、GTO(门极可关断晶闸管)、BJT(双极型功率晶体管)、MOSFET(金属氧化物场效应管)、SIT(静电感应晶体管)、SITH(静电感应晶闸管)、MGT(MOS 控制晶体管)、MCT(MOS 控制晶闸管)、IGBT(绝缘栅双极型晶体管)、HVIGBT(耐高压绝缘栅双极型晶闸管)的发展过程，器件的更新促进了电力电子变换技术的不断发展。20 世纪70 年代开始，脉宽调制变压变频(PWM－VVVF)调速研究引起了人们的高度重视。20 世纪80 年代，作为变频技术核心的PWM 模式优化问题吸引着人们的浓厚兴趣，并得出诸多优化模式，其中以鞍形波PWM 模式效果最佳。20 世纪80 年代后半期开始，美、日、德、英等发达国家的VVVF 变频器已投入市场并获得了广泛应用。 变频器的分类方法有多种，按照主电路工作方式分类，可以分为电压型变频器和电流型变频器；按照开关方式分类，可以分为PAM 控制变频器、PWM 控制变频器和高载频PWM 控制变频器；按照工作原理分类，可以分为V/f 控制变频器、转差频率控制变频器和矢量控制变频器等；按照用途分类，可以分为通用变频器、高性能专用变频器、高频变频器、单相变频器和三相变频器等。 VVVF：改变电压、改变频率 CVCF：恒电压、恒频率。各国使用的交流供电电源，无论是用于家庭还是用于...
