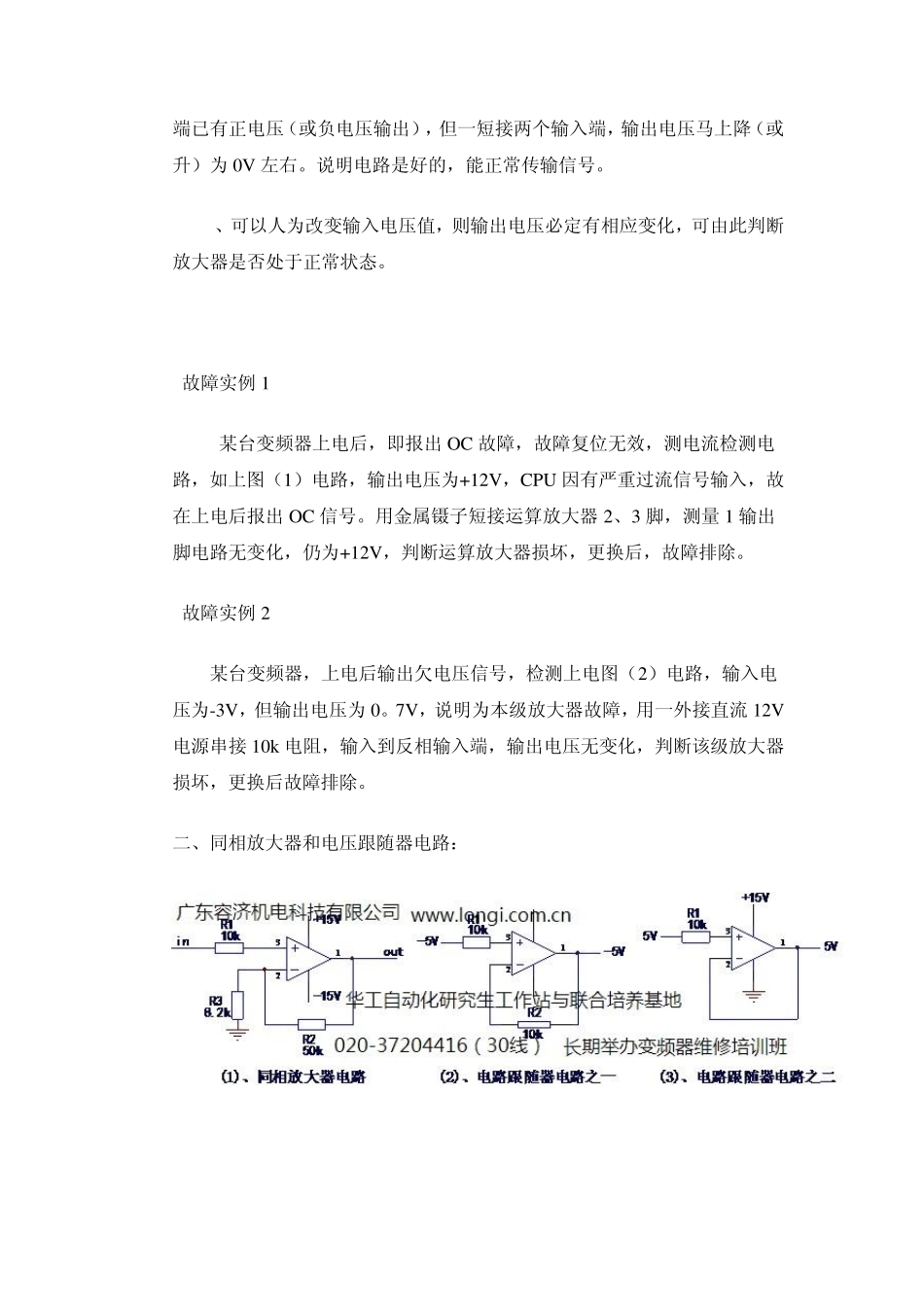

变频器维修之常见模拟电路分析和故障判断 故障检测电路的主体电路还是由由运算放大器构成，通常，运算放大器被接成以下几种类型的电路，完成着对信号模拟放大、比较输出和精密整流三种工作任务。 一、反相放大器电路： 运算放大器，具有输入阻抗高（不取用信号源电流）、输出阻抗低（负载特性好）、放大差模信号（两输入端信号之差）、抑制共模信号（两输入端极性与大小相同）和交、直流信号都能提供线性放大的优良特性。 上图（1）、（2）、（3）、在电路形式上为反相放大器，输出信号与输入信号相位相反，又称为倒相放大器。电路对输入电压信号有电压和电流的双重放大作用，但在小信号电路中，只注重对电压信号的放大和处理。电路的电压放大倍数取决于 R 2（反馈电阻）与 R 1（输入电阻）两者的比值。R 3为偏置电阻，其值为 R 1、R 2 的并联值。因 R 2、R 1 的选值（比值）不同，可完成三种信号传输作用，即构成反相放大器、反相器和衰减器三路信号处理电路。（1）电路为反相放大器电路，电路放大倍数为 5；（2）电路为倒相器，对输入信号起到倒相输出作用，无放大倍数，不能称为放大器了。或输入0∽5V 信号，则输出 0∽-5V倒相信号；（3）电路为衰减器电路，若输入0∽10V 信号，输出 0∽-3。3V倒相信号，为一个比例衰减器。 图（1）、（2），（3）电路，有两个特征：1、输入、输出信号反相；2、无论是放大或衰减或倒相电路，输出信号对输入信号维持一个比例输出关系，可以笼统地称为反相放大器，因为倒相器的放大倍数为 1，而衰减器恰恰也是利用了电路的放大作用。 有趣的是，此三种反相放大器，在电流、电压检测电路中，都有应用。以电流检测电路为例：这是因为，串于三相输出端的电流互感器内置放大器，输出信号已达伏特级的电压幅度，而 CPU 的输入信号幅度又须在 5V 以下的电压幅度内，故反续电流信号处理电路，有的采用了有一定放大倍数的反相放大器；有的采用了倒相器电路，只是根据 CPU 输入电压信号极性的要求，只对信号进入了倒相处理，并不须再进行放大；部分电路为适配后级电路的信号幅度范围，甚至采用了衰减器电路，对电流互感器来的电压信号衰减一下，再送入后级电路。 检测电路中的模拟信号电路的供电，根据放大交流信号的要求，一般采用正、负 15V 双电源供电。根据反相放大器的电路形式和运算放大器的电路特性，我们可找到相应的检测方法： 1、据反相放大器的特性，以正、负供电的 0V （...
