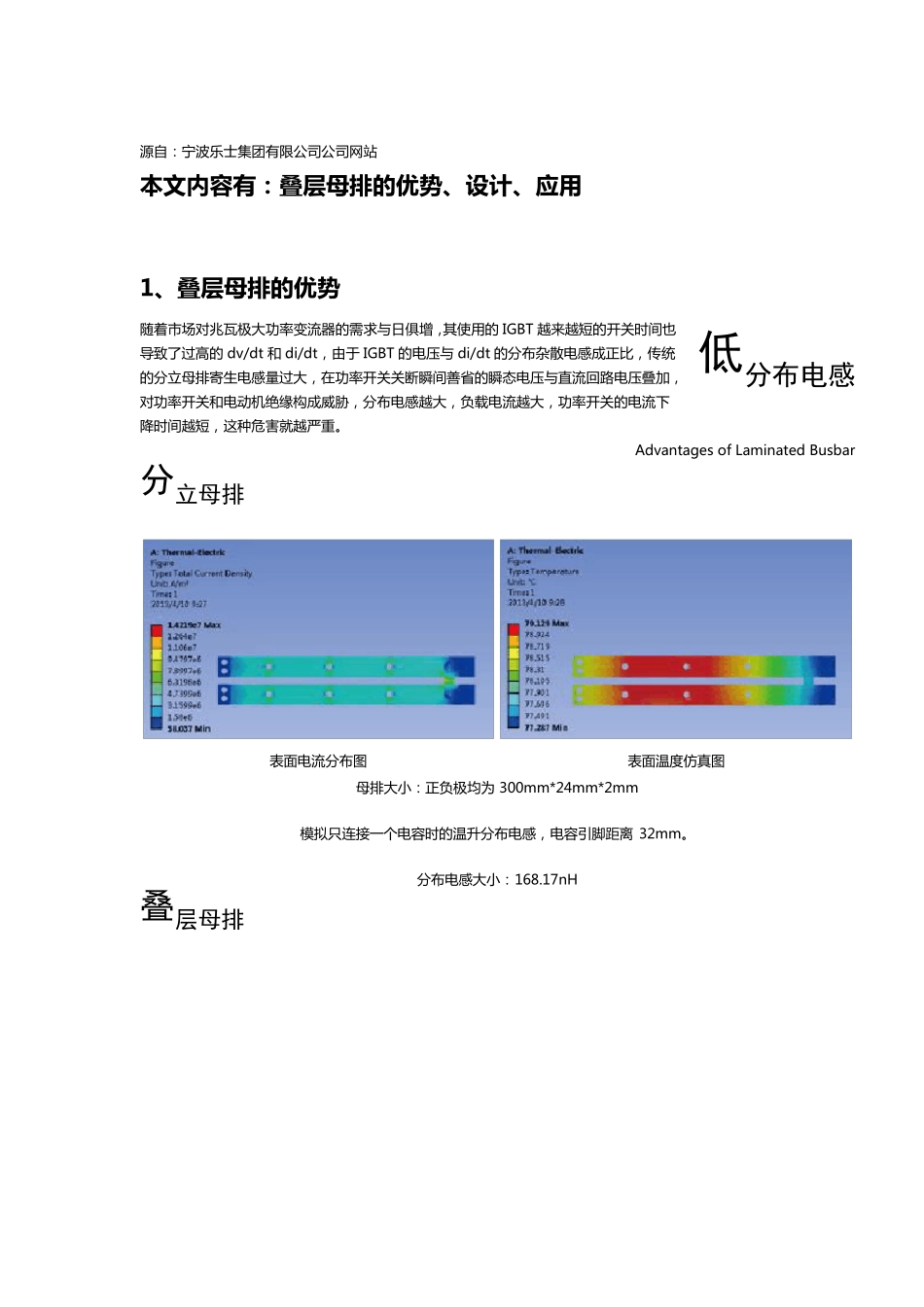

源 自 ： 宁 波 乐 士 集 团 有 限 公 司 公 司 网 站 本 文 内 容 有 ： 叠 层 母 排 的 优 势 、设计、应用 1、叠 层 母 排 的 优 势 随 着 市 场 对 兆 瓦 极 大 功 率 变 流 器 的 需 求 与 日 俱 增 ， 其 使 用 的 IGBT 越 来 越 短 的 开 关 时 间 也导 致 了 过 高 的 dv/dt 和 di/dt， 由 于 IGBT 的 电 压 与 di/dt 的 分 布 杂 散 电 感 成 正 比 ， 传 统的 分 立 母 排 寄 生 电 感 量 过 大 ， 在 功 率 开 关 关 断 瞬 间 善 省 的 瞬 态 电 压 与 直 流 回 路 电 压 叠 加 ，对 功 率 开 关 和 电 动 机 绝 缘 构 成 威 胁 ， 分 布 电 感 越 大 ， 负 载 电 流 越 大 ， 功 率 开 关 的 电 流 下降 时 间 越 短 ， 这 种 危 害 就 越 严 重 。 低分布电感 Advantages of Laminated Busbar 分立母排 表面电 流 分 布 图 表面温度仿真图 母 排 大 小： 正 负 极 均为 300mm*24mm*2mm 模拟只连接一个电 容时 的 温升分 布 电 感 ， 电 容引脚距离 32mm。 分 布 电 感 大 小： 168.17nH 叠层母排 表 面 电 流 分 布 图 表 面 温 度 仿 真 图 叠 层 母 排 大 小 ： 正 负 极 均 为 300mm*56mm*1mm 模 拟 只 连 接 一 个 电 容 时 的 温 升 及 分 布 电 感 ， 电 容 引 脚 距 离 32mm。 分 布 电 感 大 小 ： 27.24nH 低局部放电率 Lower Partial Discharge 局部放电 的 成因有： 高电 压（大 于等于直流1kV）；不同电 压等级间的 内绝缘和铜板间用胶粘剂热压后完全贴合， 无任何气隙。出厂前进行局部放电 率测试， 绝缘寿命超过 29 年， 在整个 变流 器使用过程中免维护。 使用传统分 离 式母 排 ， 受振动。盐雾和粉尘影响会严重威胁设备的 安全；长期振动可能造 成分 离 式母 排 连 接 处 松 动解 体 ， 海 上 的 潮 气如 渗 入 绝缘将 导 致 层 之 间击 穿 ，粉尘累 积 可能导 致 爬 电 击 穿 。而 使用叠 层 ， 母 排 ， 高强 度 整体 粘结 保 证 长期不松 动，同等电 流 下 可以 使铜排 尽 量 减 薄 ， 用弹 性 补 偿 ...
