台区线损治理技术专题总结

台区线损治理技术专题总结_第1页
1/38
台区线损治理技术专题总结_第2页
2/38
台区线损治理技术专题总结_第3页
3/38

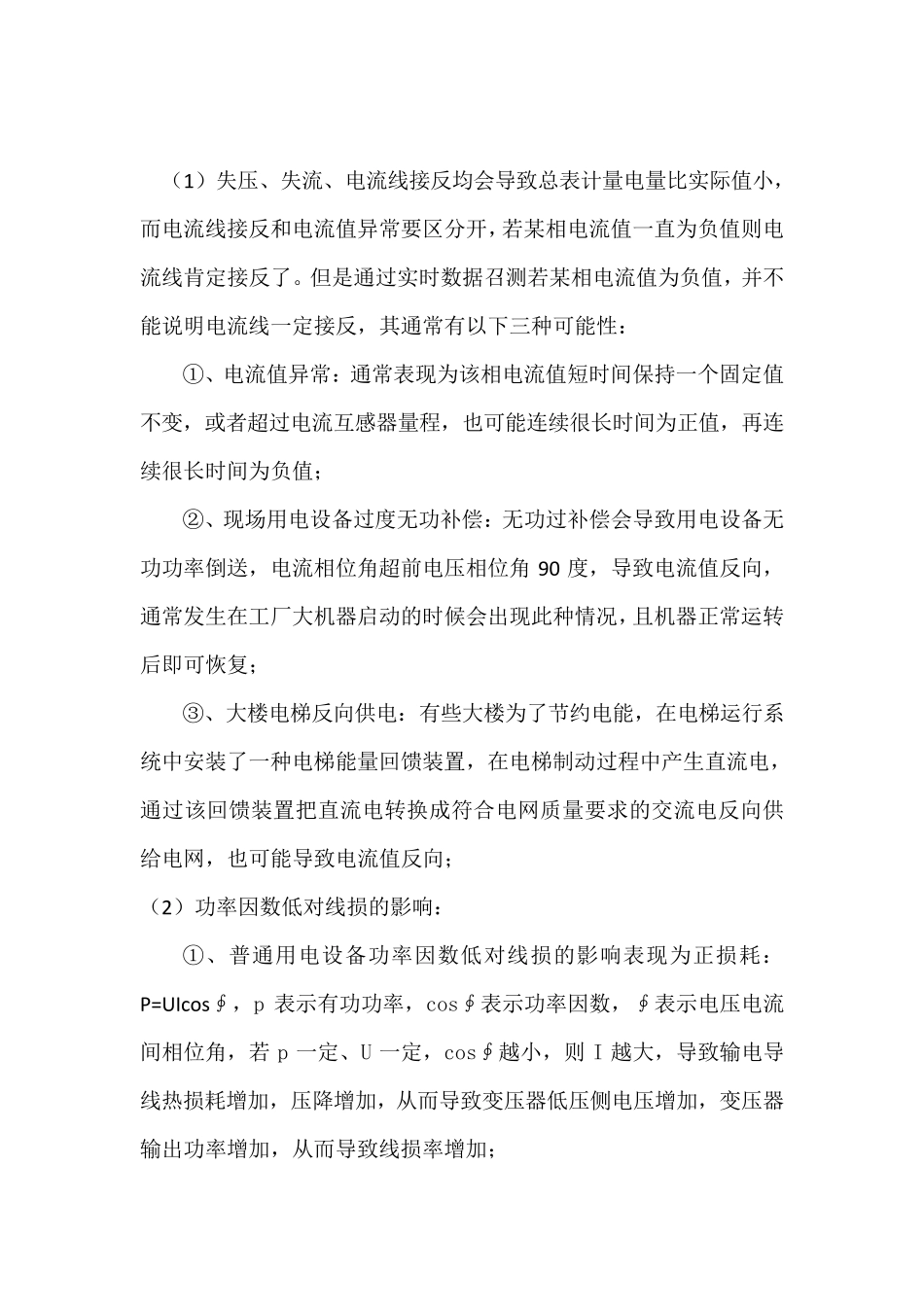

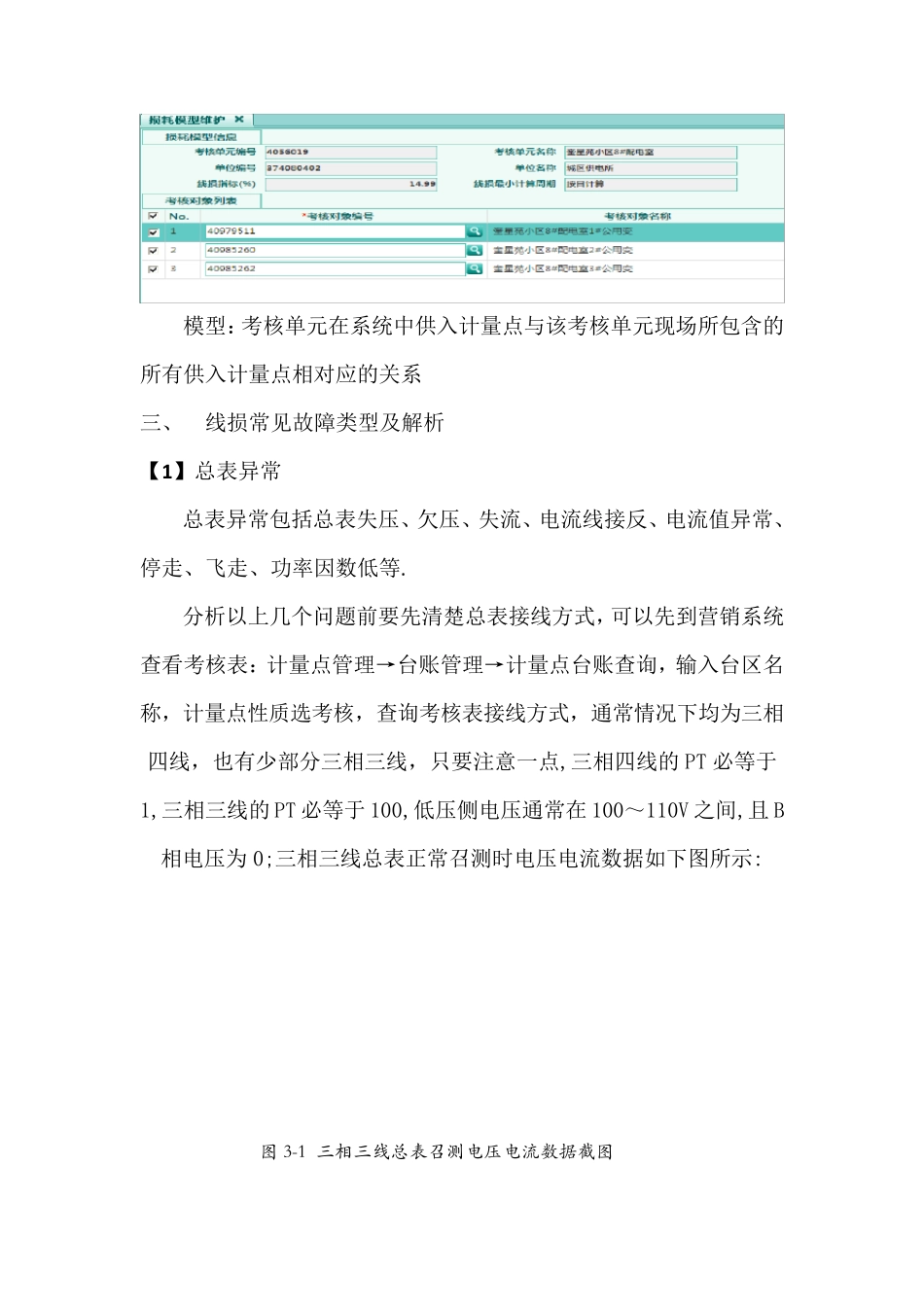

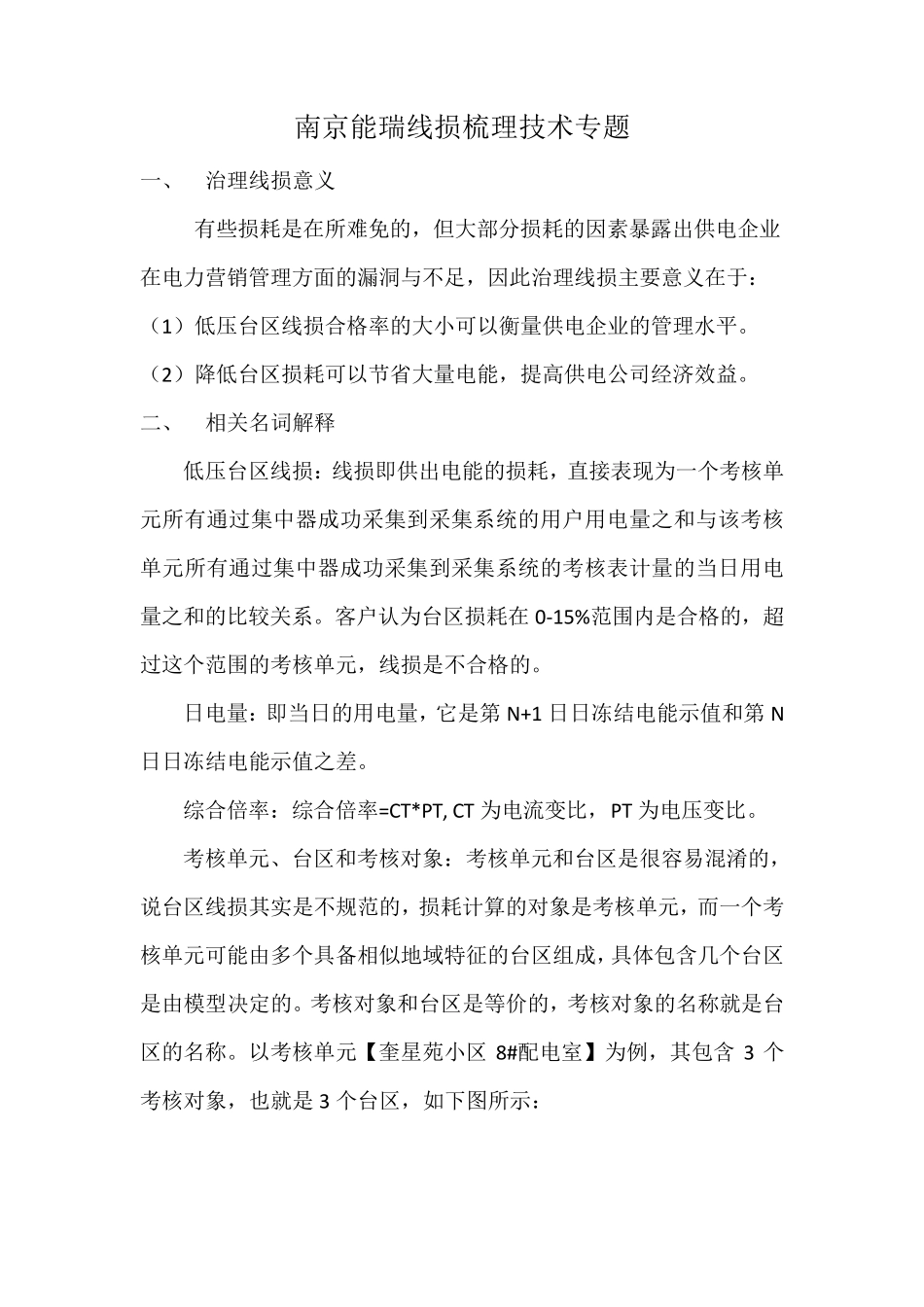

南京能瑞线损梳理技术专题 一、 治理线损意义 有些损耗是在所难免的,但大部分损耗的因素暴露出供电企业在电力营销管理方面的漏洞与不足,因此治理线损主要意义在于: (1)低压台区线损合格率的大小可以衡量供电企业的管理水平。 (2)降低台区损耗可以节省大量电能,提高供电公司经济效益。 二、 相关名词解释 低压台区线损:线损即供出电能的损耗,直接表现为一个考核单元所有通过集中器成功采集到采集系统的用户用电量之和与该考核单元所有通过集中器成功采集到采集系统的考核表计量的当日用电量之和的比较关系。客户认为台区损耗在 0-15%范围内是合格的,超过这个范围的考核单元,线损是不合格的。 日电量:即当日的用电量,它是第N+1 日日冻结电能示值和第N日日冻结电能示值之差。 综合倍率:综合倍率=CT*PT, CT 为电流变比,PT 为电压变比。 考核单元、台区和考核对象:考核单元和台区是很容易混淆的,说台区线损其实是不规范的,损耗计算的对象是考核单元,而一个考核单元可能由多个具备相似地域 特 征 的台区组 成,具体 包 含 几 个台区是由模 型 决 定 的。考核对象和台区是等 价 的,考核对象的名称 就 是台区的名称 。以考核单元【 奎 星 苑 小区 8#配 电室 】 为例 ,其包 含3 个考核对象,也 就 是 3 个台区,如 下 图 所示: 模型:考核单元在系统中供入计量点与该考核单元现场所包含的所有供入计量点相对应的关系 三、 线损常见故障类型及解析 【1 】总表异常 总表异常包括总表失压、欠压、失流、电流线接反、电流值异常、停走、飞走、功率因数低等. 分析以上几个问题前要先清楚总表接线方式,可以先到营销系统查看考核表:计量点管理→台账管理→计量点台账查询,输入台区名称,计量点性质选考核,查询考核表接线方式,通常情况下均为三相四线,也有少部分三相三线,只要注意一点,三相四线的PT 必等于1,三相三线的PT 必等于 100,低压侧电压通常在100~110V 之间,且 B相电压为 0;三相三线总表正常召测时电压电流数据如下图所示: 图 3-1 三 相 三 线 总 表 召 测 电 压 电 流 数 据 截 图 ( 1) 失 压 、 失 流 、 电 流 线 接 反 均 会 导 致 总 表 计 量 电 量 比 实 际 值 小 ,而 电 流 线 接 反 和 电 流 值 异 常 要 区 分 开 , 若 某 相 电 流 值 一 直 为 负 值 则 电流...
