司太立合金性能

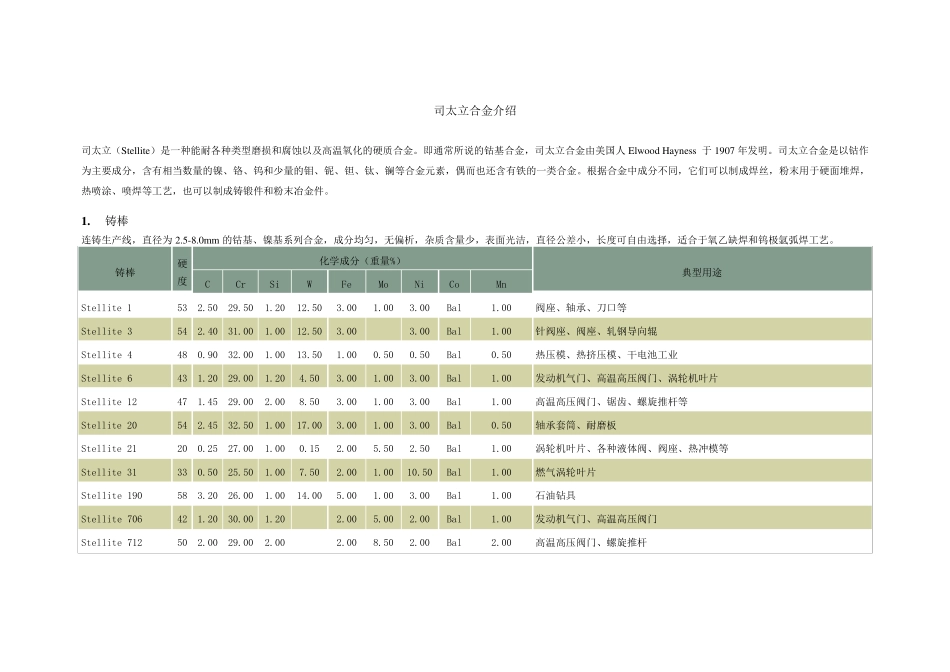

司太立合金介绍 司太立（Stellite）是一种能耐各种类型磨损和腐蚀以及高温氧化的硬质合金。即通常所说的钴基合金，司太立合金由美国人Elwood Hayness 于1907 年发明。司太立合金是以钴作为主要成分，含有相当数量的镍、铬、钨和少量的钼、铌、钽、钛、镧等合金元素，偶而也还含有铁的一类合金。根据合金中成分不同，它们可以制成焊丝，粉末用于硬面堆焊，热喷涂、喷焊等工艺，也可以制成铸锻件和粉末冶金件。 1 . 铸棒 连铸生产线，直径为2.5-8.0mm 的钴基、镍基系列合金，成分均匀，无偏析，杂质含量少，表面光洁，直径公差小，长度可自由选择，适合于氧乙缺焊和钨极氩弧焊工艺。 铸棒 硬度 化学成分（重量%） 典型用途 C Cr Si W Fe Mo Ni Co Mn Stellite 1 53 2.50 29.50 1.20 12.50 3.00 1.00 3.00 Bal 1.00 阀座、轴承、刀口等 Stellite 3 54 2.40 31.00 1.00 12.50 3.00 3.00 Bal 1.00 针阀座、阀座、轧钢导向辊 Stellite 4 48 0.90 32.00 1.00 13.50 1.00 0.50 0.50 Bal 0.50 热压模、热挤压模、干电池工业 Stellite 6 43 1.20 29.00 1.20 4.50 3.00 1.00 3.00 Bal 1.00 发动机气 门 、高温高压阀门 、涡 轮 机叶 片 Stellite 12 47 1.45 29.00 2.00 8.50 3.00 1.00 3.00 Bal 1.00 高温高压阀门 、锯 齿 、螺 旋 推 杆 等 Stellite 20 54 2.45 32.50 1.00 17.00 3.00 1.00 3.00 Bal 0.50 轴承套 筒 、耐磨板 Stellite 21 20 0.25 27.00 1.00 0.15 2.00 5.50 2.50 Bal 1.00 涡 轮 机叶 片 、各种液 体 阀、阀座、热冲 模等 Stellite 31 33 0.50 25.50 1.00 7.50 2.00 1.00 10.50 Bal 1.00 燃 气 涡 轮 叶 片 Stellite 190 58 3.20 26.00 1.00 14.00 5.00 1.00 3.00 Bal 1.00 石 油 钻 具 Stellite 706 42 1.20 30.00 1.20 2.00 5.00 2.00 Bal 1.00 发动机气 门 、高温高压阀门 Stellite 712 50 2.00 29.00 2.00 2.00 8.50 2.00 Bal 2.00 高温高压阀门 、螺 旋 推 杆 Tribaloy 400 53 0.08 8.50 2.60 1.50 28.50 1.50 Bal 用于高温强腐介质中的闸阀、挤塑器 Tribaloy 800 55 0.08 18.00 3.40 1.50 28.50 1.50 Bal 用于高温强腐介质中的闸阀、挤塑器 Stellite F 40 1.75 25.50 1.10 1.15 0.60 22.5...
