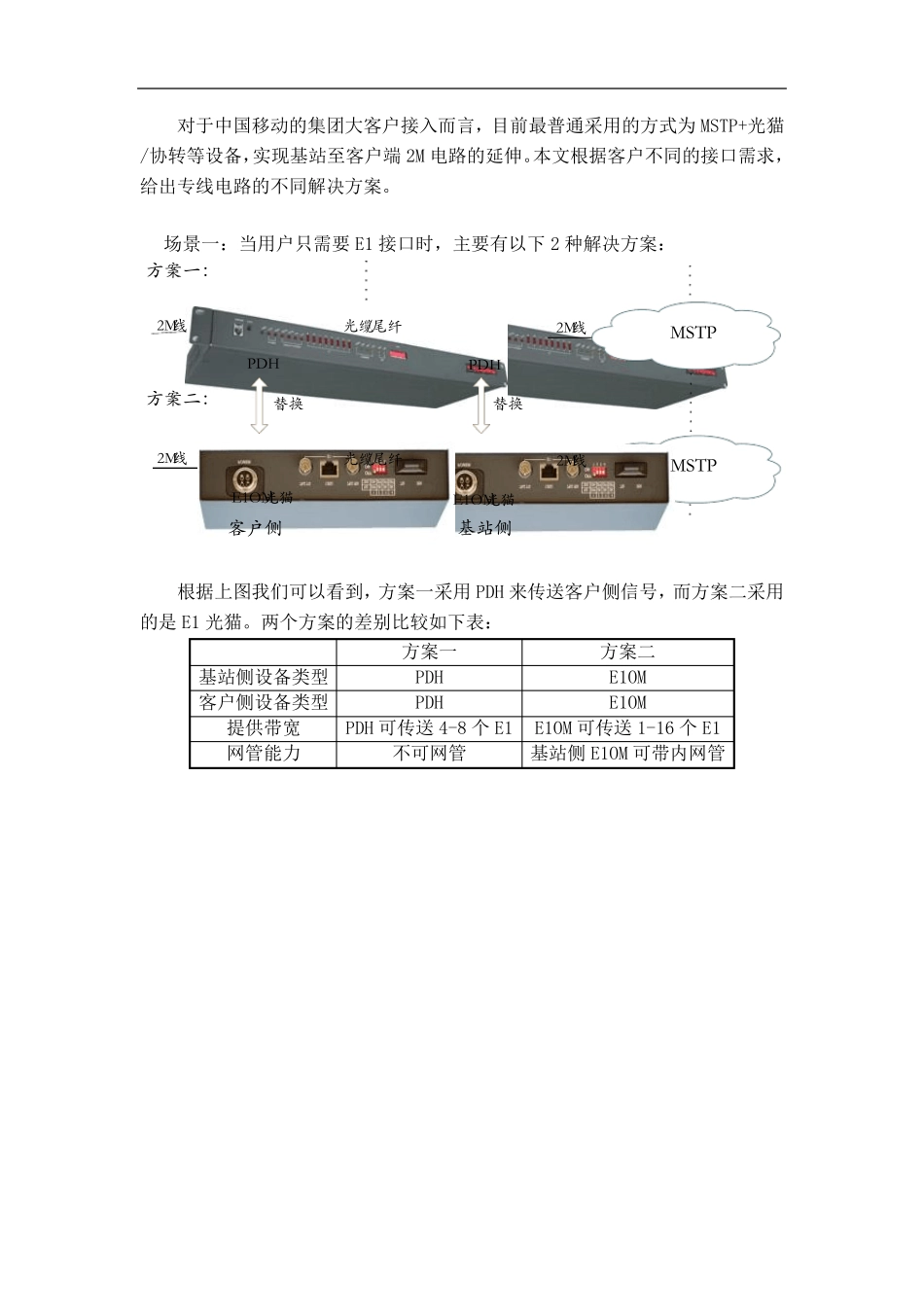

对于中国移动的集团大客户接入而言,目前最普通采用的方式为MSTP+光猫/协转等设备,实现基站至客户端2M 电路的延伸。本文根据客户不同的接口需求,给出专线电路的不同解决方案。 场景一:当用户只需要 E1 接口时,主要有以下 2 种解决方案: 2M线PDHPDH光 缆/尾 纤2M线MSTP2M线E1OM光 猫E1OM光 猫光 缆/尾 纤2M线MSTP方 案 一 :方 案 二 : 客 户 侧基 站 侧替 换替 换 根据上图我们可以看到,方案一采用PDH 来传送客户侧信号,而方案二采用的是 E1 光猫。两个方案的差别比较如下表: 方案一 方案二 基站侧设备类型 PDH E1OM 客户侧设备类型 PDH E1OM 提供带宽 PDH 可传送 4-8 个 E1 E1OM 可传送 1-16 个 E1 网管能力 不可网管 基站侧 E1OM 可带内网管 场景二:当用户只需要V35 接口时,主要有以下3 种解决方案: 2M线PDHPDH光 缆/尾 纤2M线MSTPV.35数 据 线V35E1协 议 转 换 器路 由 器2M线E1OM光 猫E1OM光 猫光 缆/尾 纤2M线MSTPV.35数 据 线V35E1协 议 转 换 器路 由 器2M线E1OM光 猫光 缆/尾 纤MSTP基 站 端客 户 端V.35数 据 线V35OM光 猫路 由 器方 案 一 :方 案 二 :方 案 三 :替 换替 换合 并 在该场景中,方案一与方案二的区别与上一个场景相同,而方案三则是将协议转换器与光猫集成为V35OM,如此客户侧设备接收到基站侧光信号后可直接出V35 接口,减少了设备数量。三个方案详细比较如下: 方案一 方案二 方案三 基站侧设备类型 PDH E1OM E1OM 客户侧设备类型 PDH V35-E1 协议转换器 E1OM V35-E1 协议转换器 V35OM 提供带宽 V35 接口带宽最大2M V35 接口带宽最大 2M V35 接口带宽最大 2M 网管能力 不可网管 基站侧E1OM 可带内网管 基站侧E1OM 可带内网管 场景三:当用户只需要FE 接口时,主要有以下5 种解决方案: 2M线E1OM光 猫E1OM光 猫光 缆/尾 纤2M线MSTP以 太 网 线E1TX协 议 转 换 器路 由 器方 案 二 :方 案 三 :2M线E1OM光 猫光 缆/尾 纤MSTP路 由 器方 案 四 :2M线光 纤 收 发 器E1FX光 猫光 缆/尾 纤MSTP以 太 网 线路 由 器方 案 五 :2M线PDHPDH光 缆/尾 纤2M线MSTP以 太 网 线E1TX协 议 转 换 器路 由 器方 案 一 :以 太 网 线TXOM光 猫2M线光 缆/尾 纤以 太 网 线MSTP以 太 网 线E1TX协 议...
