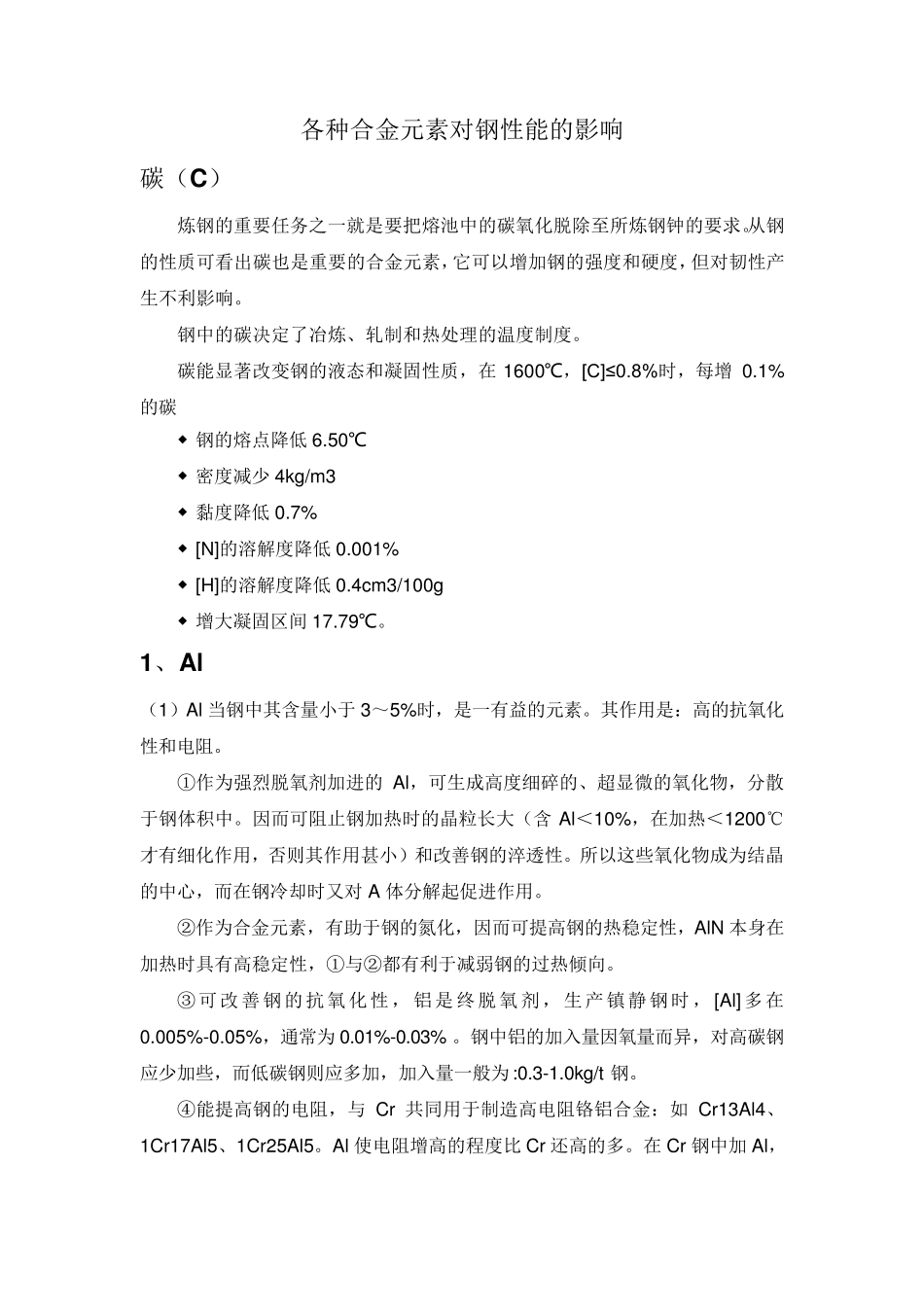

各 种 合 金 元 素 对 钢 性 能 的 影 响 碳 （ C） 炼 钢 的 重 要 任 务 之 一 就 是 要 把 熔 池 中 的 碳 氧 化 脱 除 至 所 炼 钢 钟 的 要 求 。从 钢的 性 质 可 看 出 碳 也 是 重 要 的 合 金 元 素 ，它 可 以 增 加 钢 的 强 度 和 硬 度 ， 但 对 韧 性 产生 不 利 影 响 。 钢 中 的 碳 决 定 了 冶 炼 、 轧 制 和 热 处 理 的 温 度 制 度 。 碳 能 显 著 改 变 钢 的 液 态 和 凝 固 性 质 ， 在1600℃， [C]≤ 0.8%时 ， 每 增0.1%的 碳 ◆钢 的 熔 点 降 低 6.50℃ ◆密 度 减 少 4kg/m3 ◆黏 度 降 低 0.7% ◆[N]的 溶 解 度 降 低 0.001% ◆[H]的 溶 解 度 降 低 0.4cm3/100g ◆增 大 凝 固 区 间 17.79℃。 1、 Al （ 1） Al 当 钢 中 其 含 量 小 于 3～ 5%时 ， 是 一 有 益 的 元 素 。 其 作 用 是 ： 高 的 抗 氧 化性 和 电 阻 。 ① 作 为 强 烈 脱 氧 剂 加 进 的Al， 可 生 成 高 度 细 碎 的 、 超 显 微 的 氧 化 物 ， 分 散于 钢 体 积 中 。 因 而 可 阻 止 钢 加 热 时 的 晶 粒长大 （ 含Al＜10%， 在 加 热 ＜1200℃才有 细 化 作 用 ， 否则其 作 用 甚小 ） 和 改 善钢 的 淬透性 。 所 以 这些氧 化 物 成 为 结晶的 中 心， 而 在 钢 冷却时 又对 A 体 分 解 起促进 作 用 。 ②作 为 合 金 元 素 ， 有 助于 钢 的 氮化 ， 因 而 可 提高 钢 的 热 稳定 性 ， AlN 本身在加 热 时 具有 高 稳定 性 ， ① 与②都有 利 于 减 弱钢 的 过热 倾 向 。 ③ 可 改 善钢 的 抗 氧 化 性 ， 铝 是 终 脱 氧 剂 ， 生 产 镇 静 钢 时 ， [Al] 多 在0.005%-0.05%， 通 常 为 0.01%-0.03% 。 钢 中 铝 的 加 入 量 因 氧 量 而 异 ， 对 高 碳 钢应 少 加 些， 而 低 碳 钢 则应 多 加 ， 加 入 量 一 般 为 :0.3-1.0kg/t 钢 。 ④ 能 提高 钢 的 电 阻 ， 与Cr 共 同 用 于 制 造 高 电 阻 铬 铝 合 金 ： 如Cr13Al4、1Cr17Al5、 1Cr25Al5。 Al...
