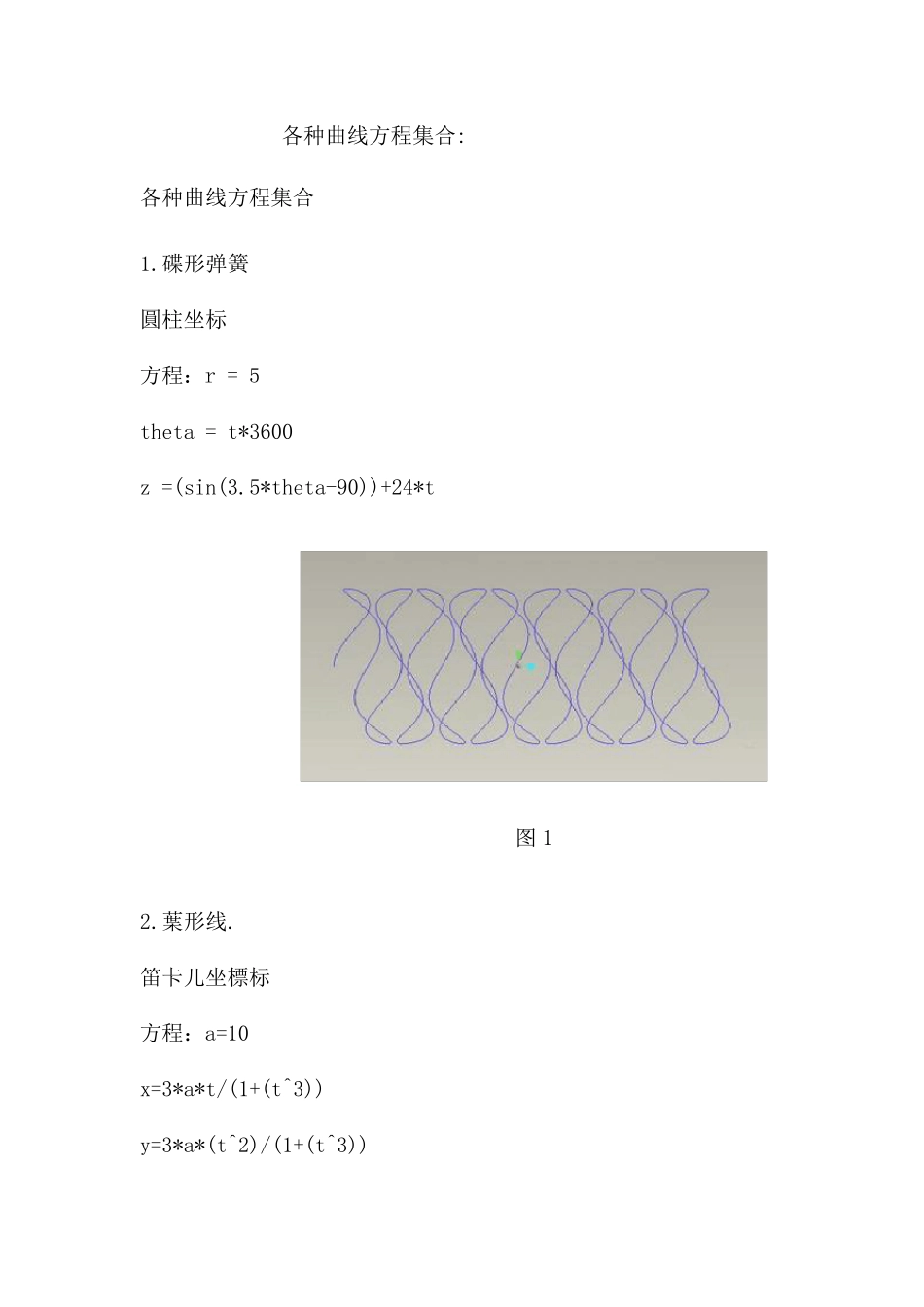

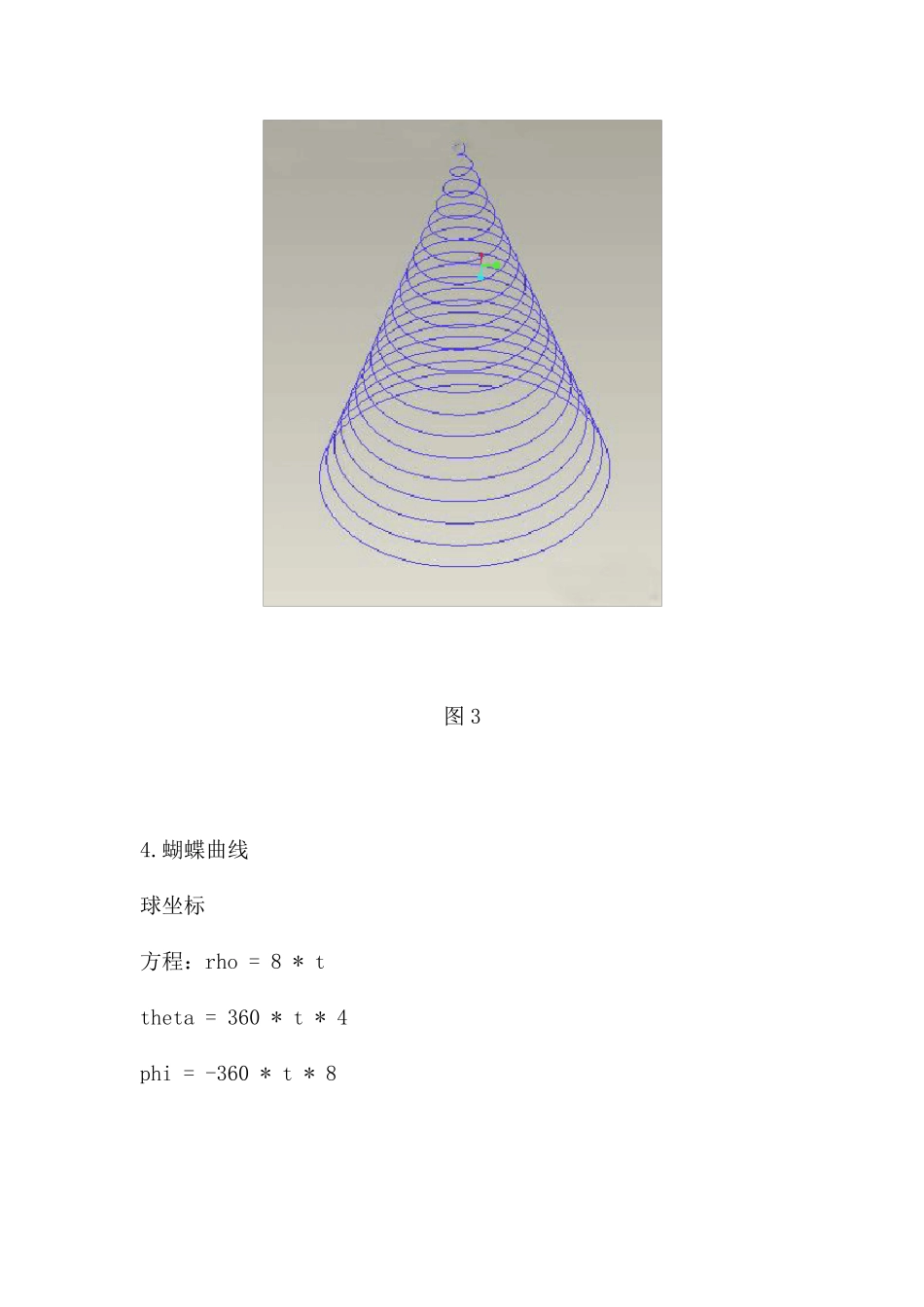

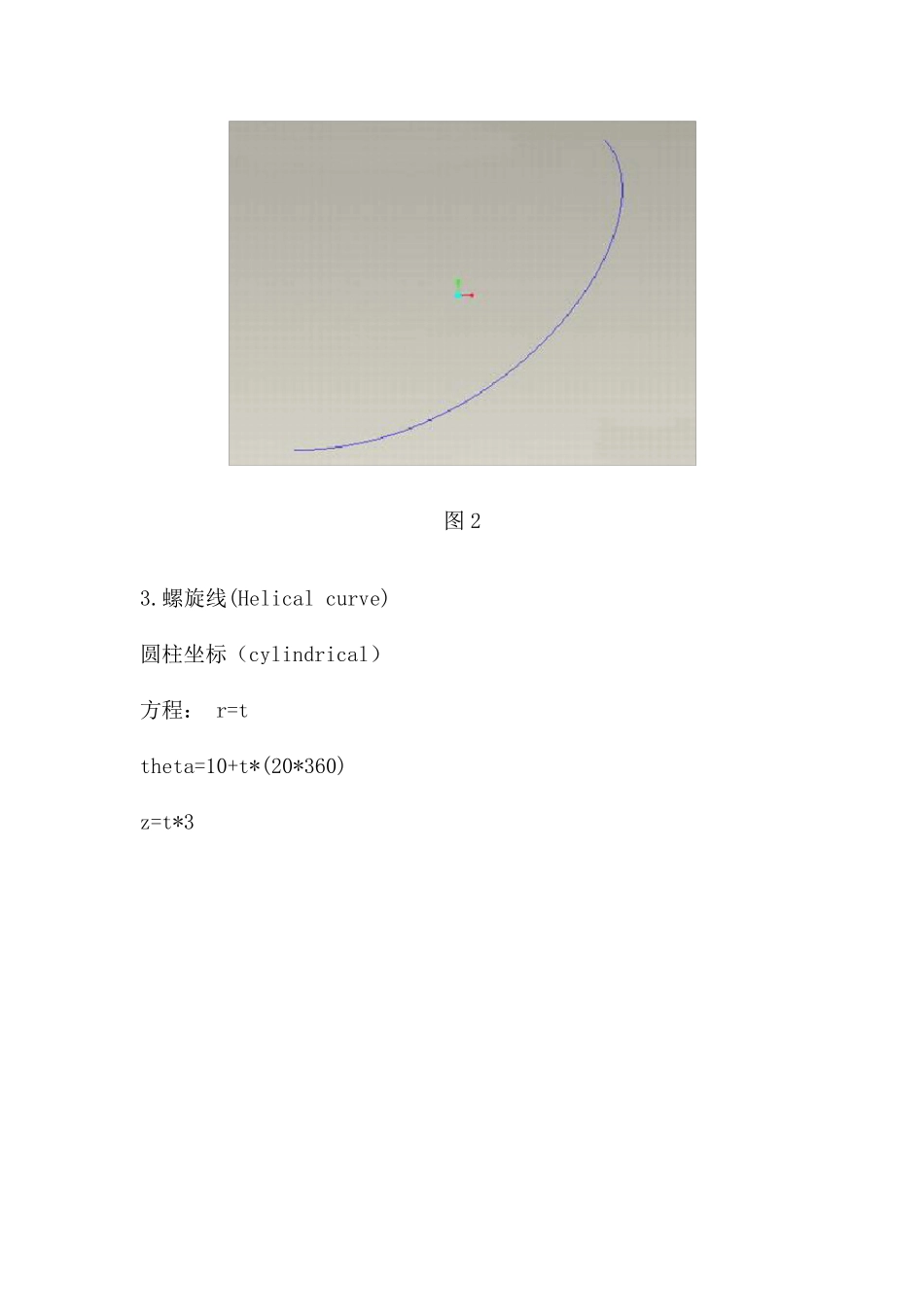

各种曲线方程集合: 各种曲线方程集合 1.碟形弹簧 圓柱坐标 方程：r = 5 theta = t*3600 z =(sin(3.5*theta-90))+24*t 图1 2.葉形线. 笛卡儿坐標标 方程：a=10 x=3*a*t/(1+(t^3)) y=3*a*(t^2)/(1+(t^3)) 图 2 3.螺旋线(Helical curve) 圆柱坐标（cylindrical） 方程： r=t theta=10+t*(20*360) z=t*3 图 3 4.蝴蝶曲线 球坐标 方程：rho = 8 * t theta = 360 * t * 4 phi = -360 * t * 8 图4 5.渐开线 采用笛卡尔坐标系 方程：r=1 ang=360*t s=2*pi*r*t x0=s*cos(ang) y0=s*sin(ang) x=x0+s*sin(ang) y=y0-s*cos(ang) z=0 图5 6.螺旋线. 笛卡儿坐标 方程：x = 4 * cos ( t *(5*360)) y = 4 * sin ( t *(5*360)) z = 10*t 图6 7.对数曲线 笛卡尔坐标系 方程：z=0 x = 10*t y = log(10*t+0.0001) 图 7 8.球面螺旋线 采用球坐标系 方程：rho=4 theta=t*180 phi=t*360*20 图8 9.双弧外摆线 卡迪尔坐标 方程： l=2.5 b=2.5 x=3*b*cos(t*360)+l*cos(3*t*360) Y=3*b*sin(t*360)+l*sin(3*t*360) 图9 10.星行线 卡迪尔坐标 方程：a=5 x=a*(cos(t*360))^3 y=a*(sin(t*360))^3 图 10 11.心脏线 圓柱坐标 方程：a=10 r=a*(1+cos(theta)) theta=t*360 图11 12.圆内螺旋线 采用柱座标系 方程：theta=t*360 r=10+10*sin(6*theta) z=2*sin(6*theta) 图12 13.正弦曲线 笛卡尔坐标系 方程：x=50*t y=10*sin(t*360) z=0 图13 14.太阳线（这本来是做别的曲线的，结果做错了，就变成这样了） 图 14 15.费马曲线（有点像螺纹线） 数学方程：r＊r = a*a*theta 圓柱坐标 方程 1: theta=360*t*5 a=4 r=a*sqrt(theta*180/pi) 方程2: theta=360*t*5 a=4 r=-a*sqrt(theta*180/pi) 由于Pro/e 只能做连续的曲线，所以只能分两次做 图 15 16.Talbot 曲线 卡笛尔坐标 方程：theta=t*360 a=1.1 b=0.666 c=sin(theta) f=1 x = (a*a+f*f*c*c)*cos(theta)/a y = (a*a-2*f+f*f*c*c)*sin(theta)/b 图16 17.4 叶线（一个方程做的，没有复制） 图17 18.Rhodonea 曲线 采用笛卡尔坐标系 方程：theta=t*360*4 x=25+(10-6)*cos(theta)+10*cos((10/6-1)*theta) y=25+(10-6)*sin(theta)-6*sin((10/6-1)*theta) 图18 19. 抛物线 笛卡儿坐标 方程：x =(4 * t) y =(3 * t) + (5 * t ^2) z =...
