各种气瓶充装操作规程

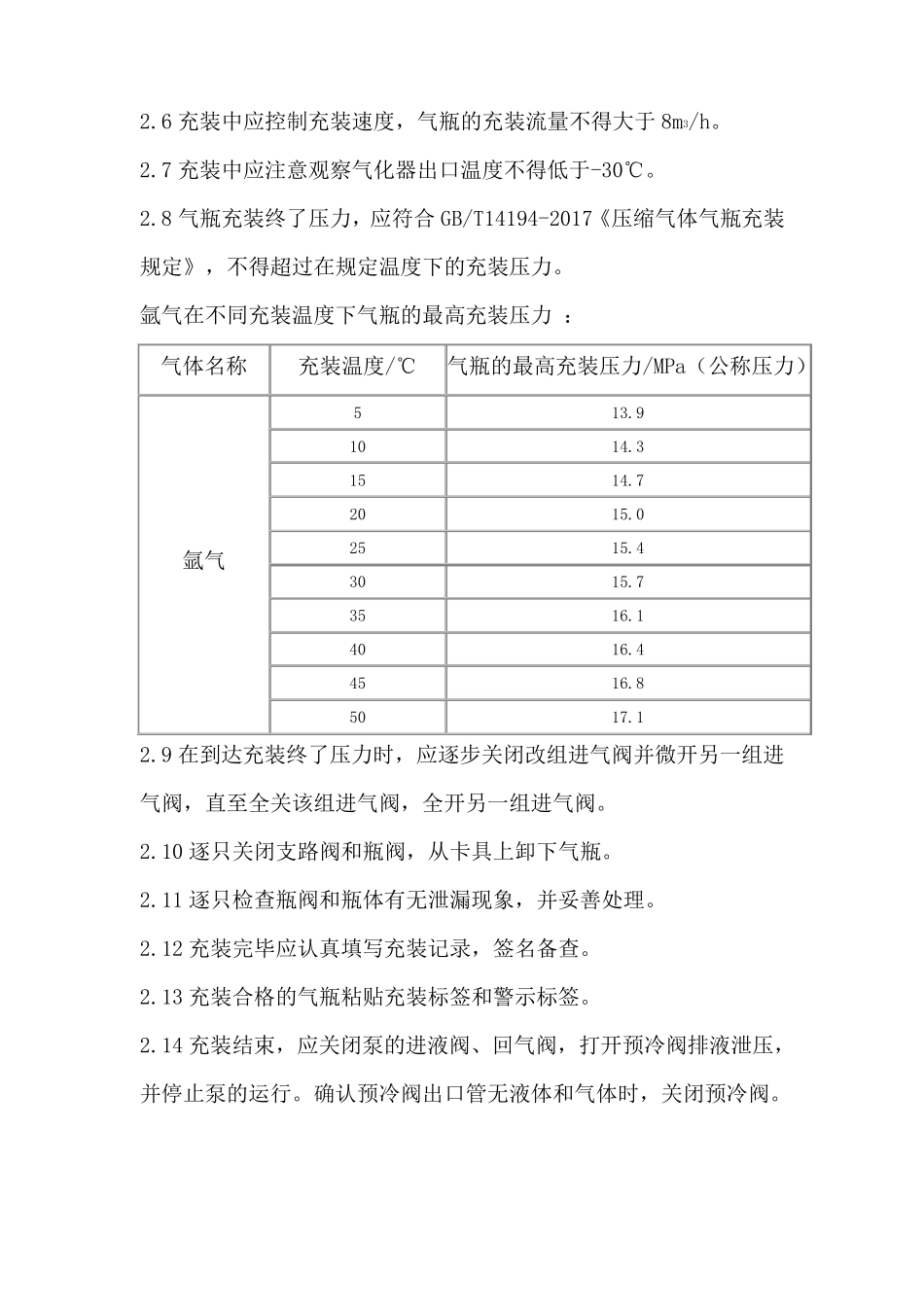

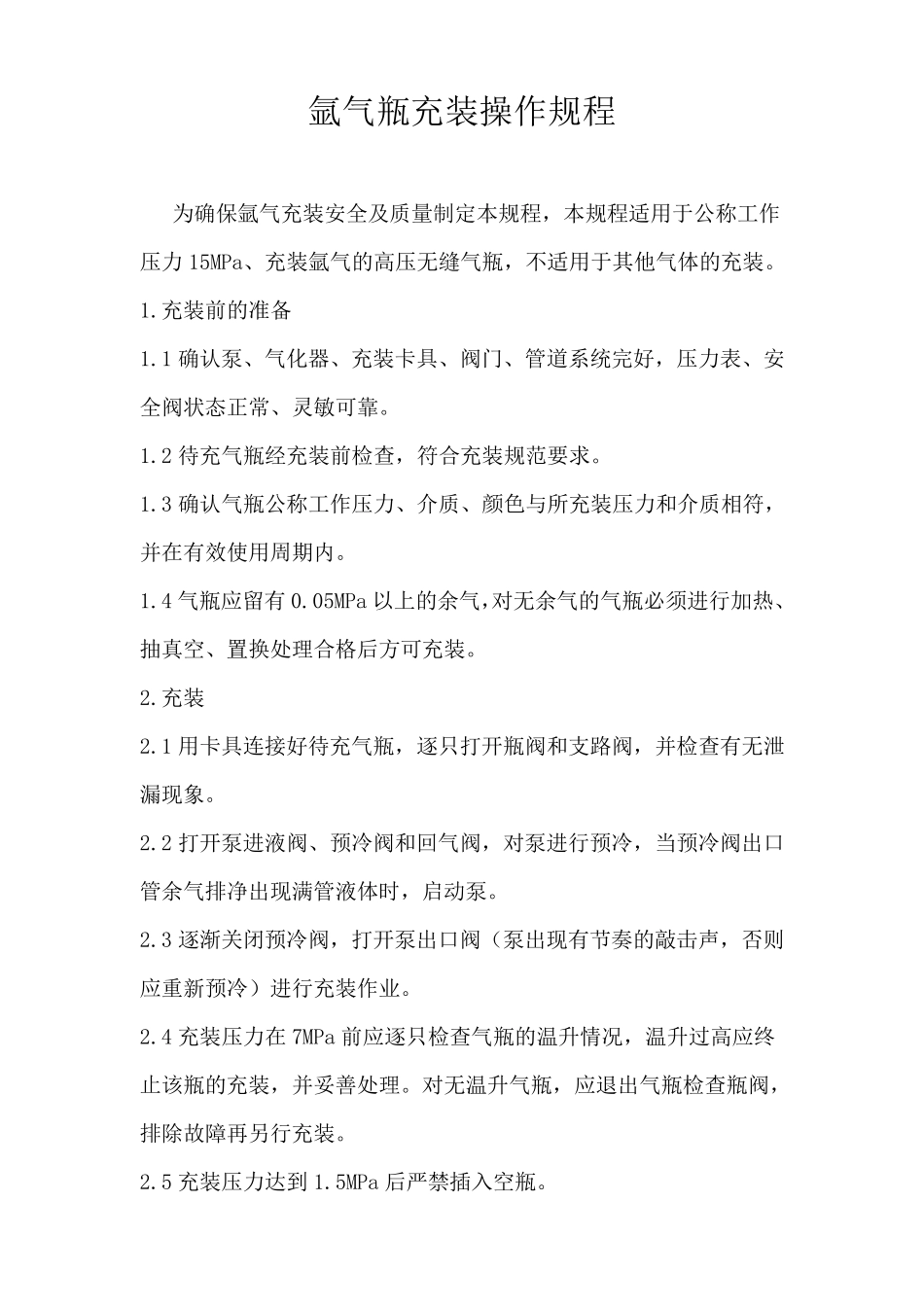

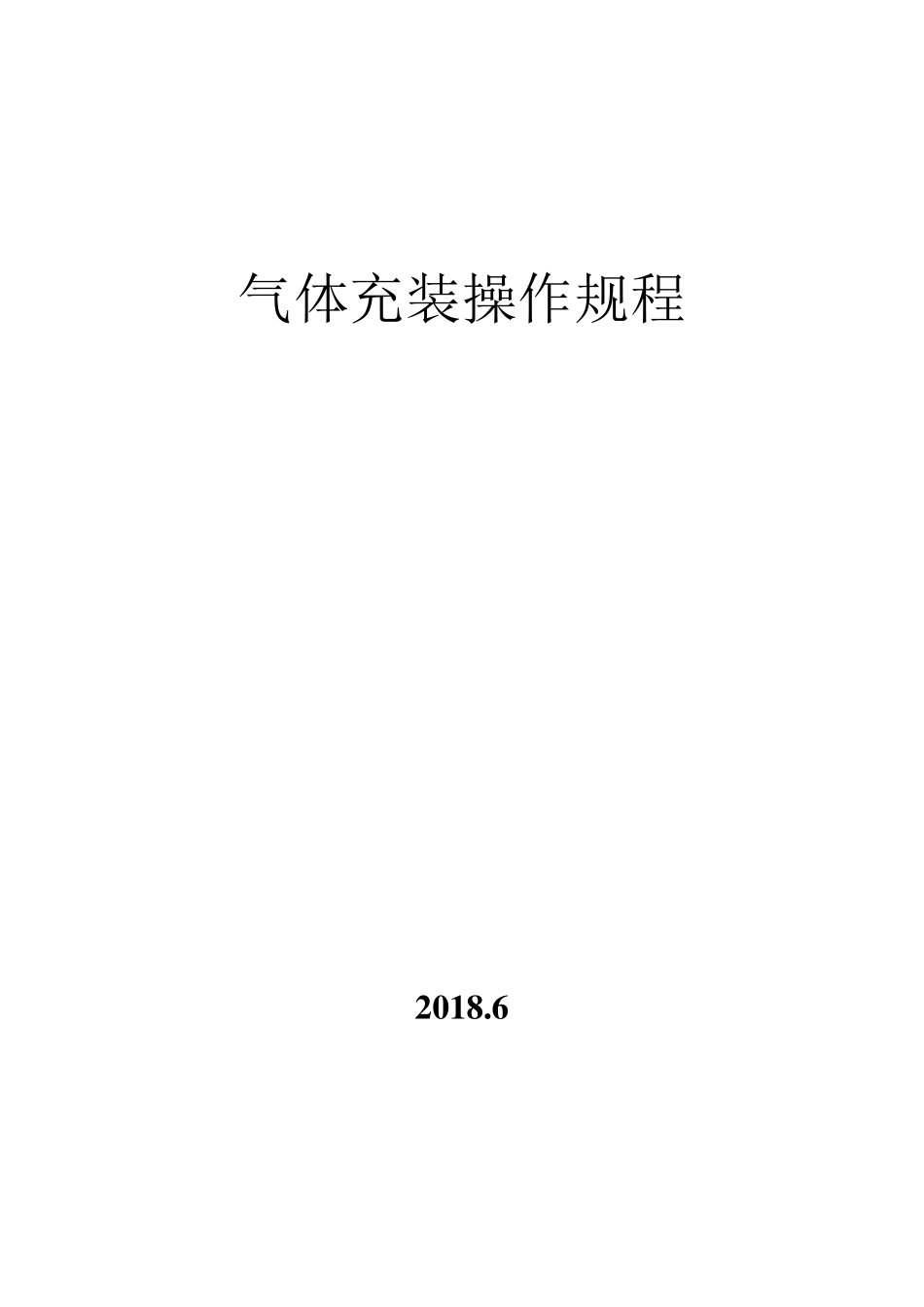

气体充装操作规程 2 0 1 8 .6 氩气瓶充装操作规程 为确保氩气充装安全及质量制定本规程，本规程适用于公称工作压力15MPa、充装氩气的高压无缝气瓶，不适用于其他气体的充装。 1.充装前的准备 1.1 确认泵、气化器、充装卡具、阀门、管道系统完好，压力表、安全阀状态正常、灵敏可靠。 1.2 待充气瓶经充装前检查，符合充装规范要求。 1.3 确认气瓶公称工作压力、介质、颜色与所充装压力和介质相符，并在有效使用周期内。 1.4 气瓶应留有 0.05MPa 以上的余气，对无余气的气瓶必须进行加热、抽真空、置换处理合格后方可充装。 2.充装 2.1 用卡具连接好待充气瓶，逐只打开瓶阀和支路阀，并检查有无泄漏现象。 2.2 打开泵进液阀、预冷阀和回气阀，对泵进行预冷，当预冷阀出口管余气排净出现满管液体时，启动泵。 2.3 逐渐关闭预冷阀，打开泵出口阀（泵出现有节奏的敲击声，否则应重新预冷）进行充装作业。 2.4 充装压力在 7MPa 前应逐只检查气瓶的温升情况，温升过高应终止该瓶的充装，并妥善 处理。对无温升气瓶，应退 出气瓶检查瓶阀，排除 故 障 再 另 行充装。 2.5 充装压力达 到 1.5MPa 后严 禁 插 入 空瓶。 2.6 充装中应控制充装速度，气瓶的充装流量不得大于8m3/h。 2.7 充装中应注意观察气化器出口温度不得低于-30℃。 2.8 气瓶充装终了压力，应符合 GB/T14194-2017《压缩气体气瓶充装规定》，不得超过在规定温度下的充装压力。 氩气在不同充装温度下气瓶的最高充装压力 ： 气体名称 充装温度/℃ 气瓶的最高充装压力/MPa（公称压力） 氩气 5 13.9 10 14.3 15 14.7 20 15.0 25 15.4 30 15.7 35 16.1 40 16.4 45 16.8 50 17.1 2.9 在到达充装终了压力时，应逐步关闭改组进气阀并微开另一组进气阀，直至全关该组进气阀，全开另一组进气阀。 2.10 逐只关闭支路阀和瓶阀，从卡具上卸下气瓶。 2.11 逐只检查瓶阀和瓶体有无泄漏现象，并妥善处理。 2.12 充装完毕应认真填写充装记录，签名备查。 2.13 充装合格的气瓶粘贴充装标签和警示标签。 2.14 充装结束，应关闭泵的进液阀、回气阀，打开预冷阀排液泄压，并停止泵的运行。确认预冷阀出口管无液体和气体时，关闭预冷阀。 氧气瓶充装操作规程 为确保氧气充装安全及质量制定本规程，本规程适用于公称工作压力15MPa、充装氧气的高压无缝气瓶，不适用于其他气体的充装。 1.充装前的准备 1.1 确认泵、气...
