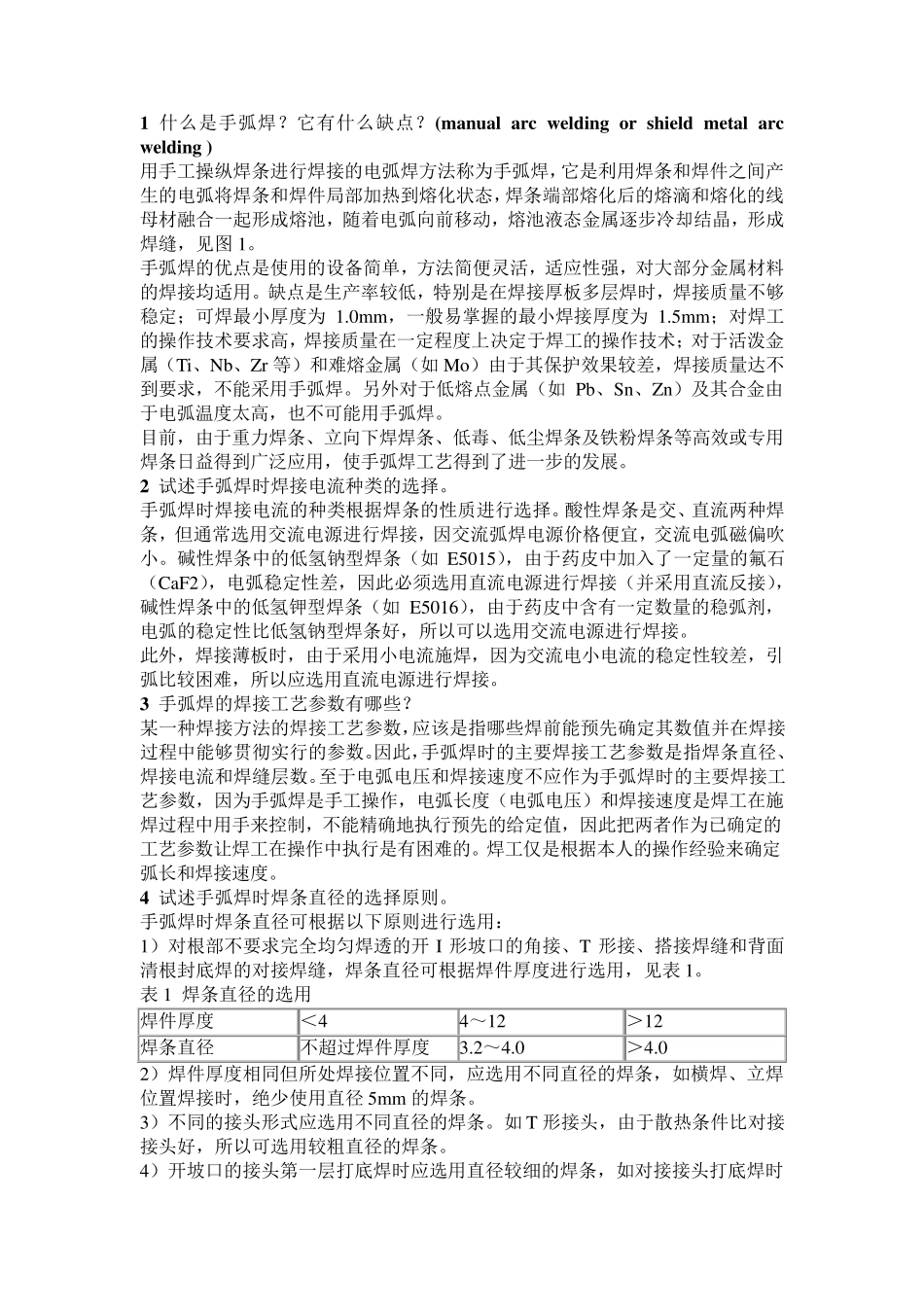

1 什么是手弧焊
它有什么缺点
(manual arc w elding or shield metal arc w elding ) 用手工操纵焊条进行焊接的电弧焊方法称为手弧焊，它是利用焊条和焊件之间产生的电弧将焊条和焊件局部加热到熔化状态，焊条端部熔化后的熔滴和熔化的线母材融合一起形成熔池，随着电弧向前移动，熔池液态金属逐步冷却结晶，形成焊缝，见图 1
手弧焊的优点是使用的设备简单，方法简便灵活，适应性强，对大部分金属材料的焊接均适用
缺点是生产率较低，特别是在焊接厚板多层焊时，焊接质量不够稳定；可焊最小厚度为 1
0mm，一般易掌握的最小焊接厚度为 1
5mm；对焊工的操作技术要求高，焊接质量在一定程度上决定于焊工的操作技术；对于活泼金属（Ti、Nb、Zr等）和难熔金属（如 Mo）由于其保护效果较差，焊接质量达不到要求，不能采用手弧焊
另外对于低熔点金属（如 Pb、Sn、Zn）及其合金由于电弧温度太高，也不可能用手弧焊
目前，由于重力焊条、立向下焊焊条、低毒、低尘焊条及铁粉焊条等高效或专用焊条日益得到广泛应用，使手弧焊工艺得到了进一步的发展
2 试述手弧焊时焊接电流种类的选择
手弧焊时焊接电流的种类根据焊条的性质进行选择
酸性焊条是交、直流两种焊条，但通常选用交流电源进行焊接，因交流弧焊电源价格便宜，交流电弧磁偏吹小
碱性焊条中的低氢钠型焊条（如 E5015），由于药皮中加入了一定量的氟石（CaF2），电弧稳定性差，因此必须选用直流电源进行焊接（并采用直流反接），碱性焊条中的低氢钾型焊条（如 E5016），由于药皮中含有一定数量的稳弧剂，电弧的稳定性比低氢钠型焊条好，所以可以选用交流电源进行焊接
此外，焊接薄板时，由于采用小电流施焊，因为交流电小电流的稳定性较差，引弧比较困难，所以应选用直流电源进行焊接
3 手弧焊的焊接工艺参数有哪些
某一种焊接方法的
