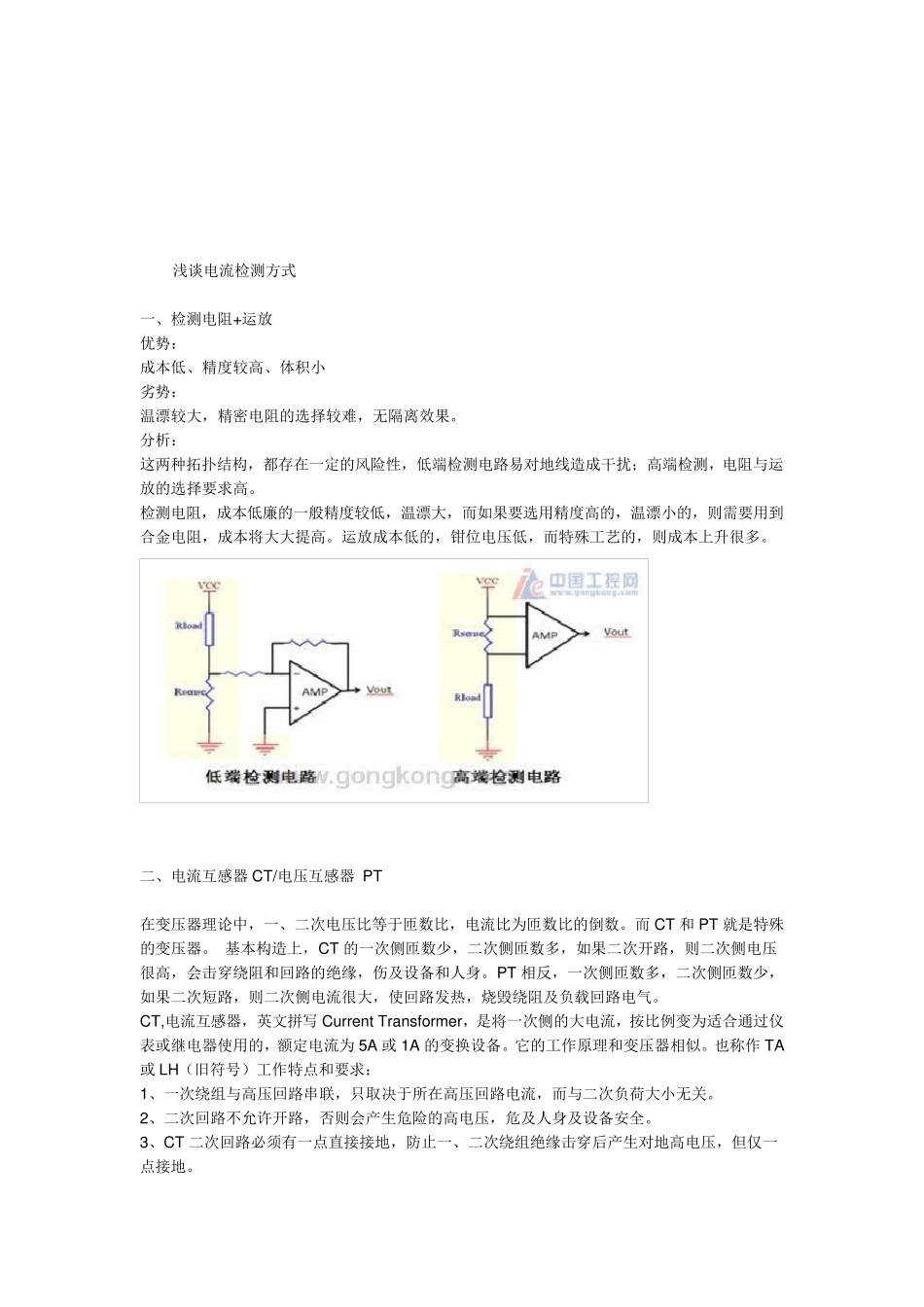

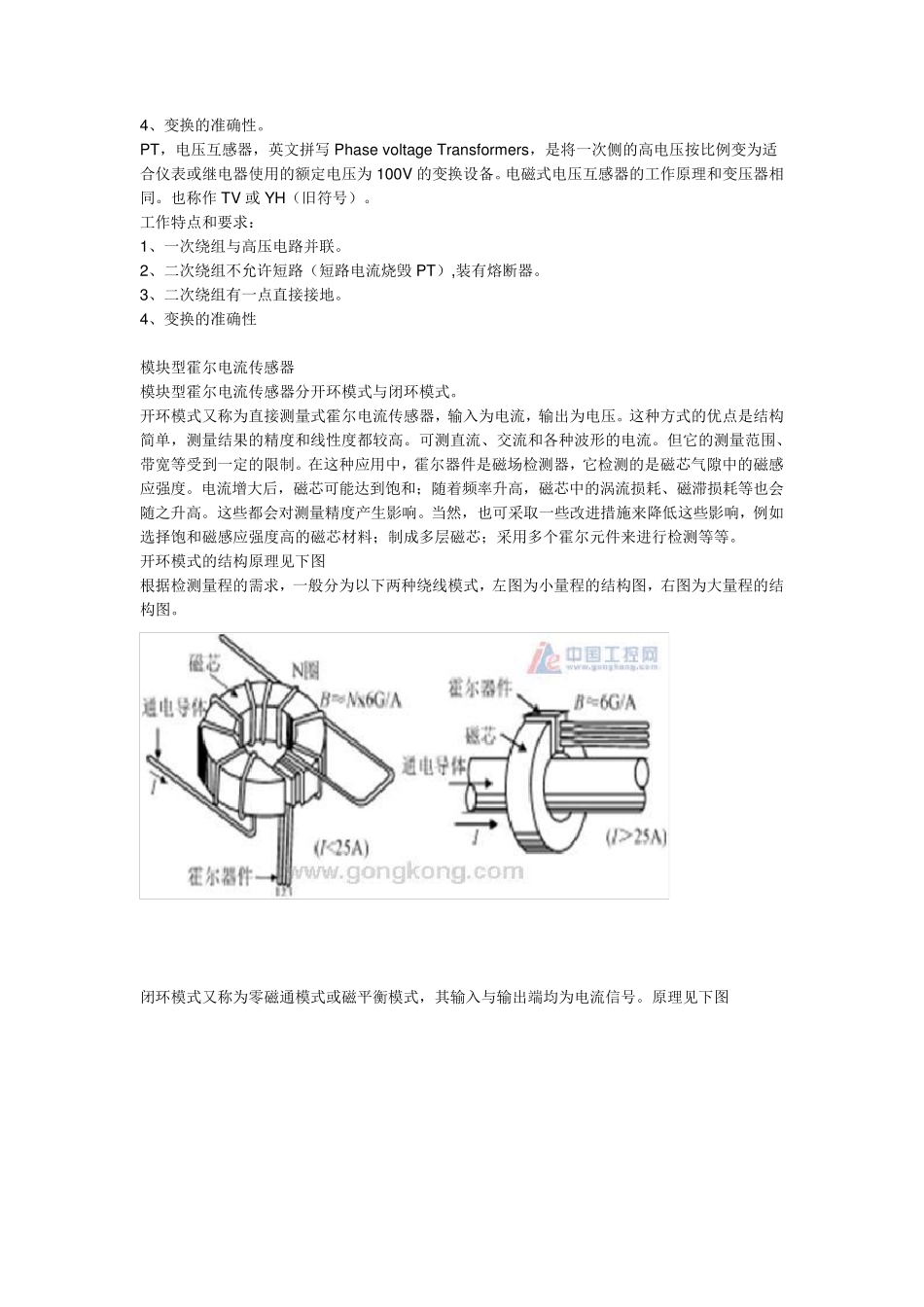

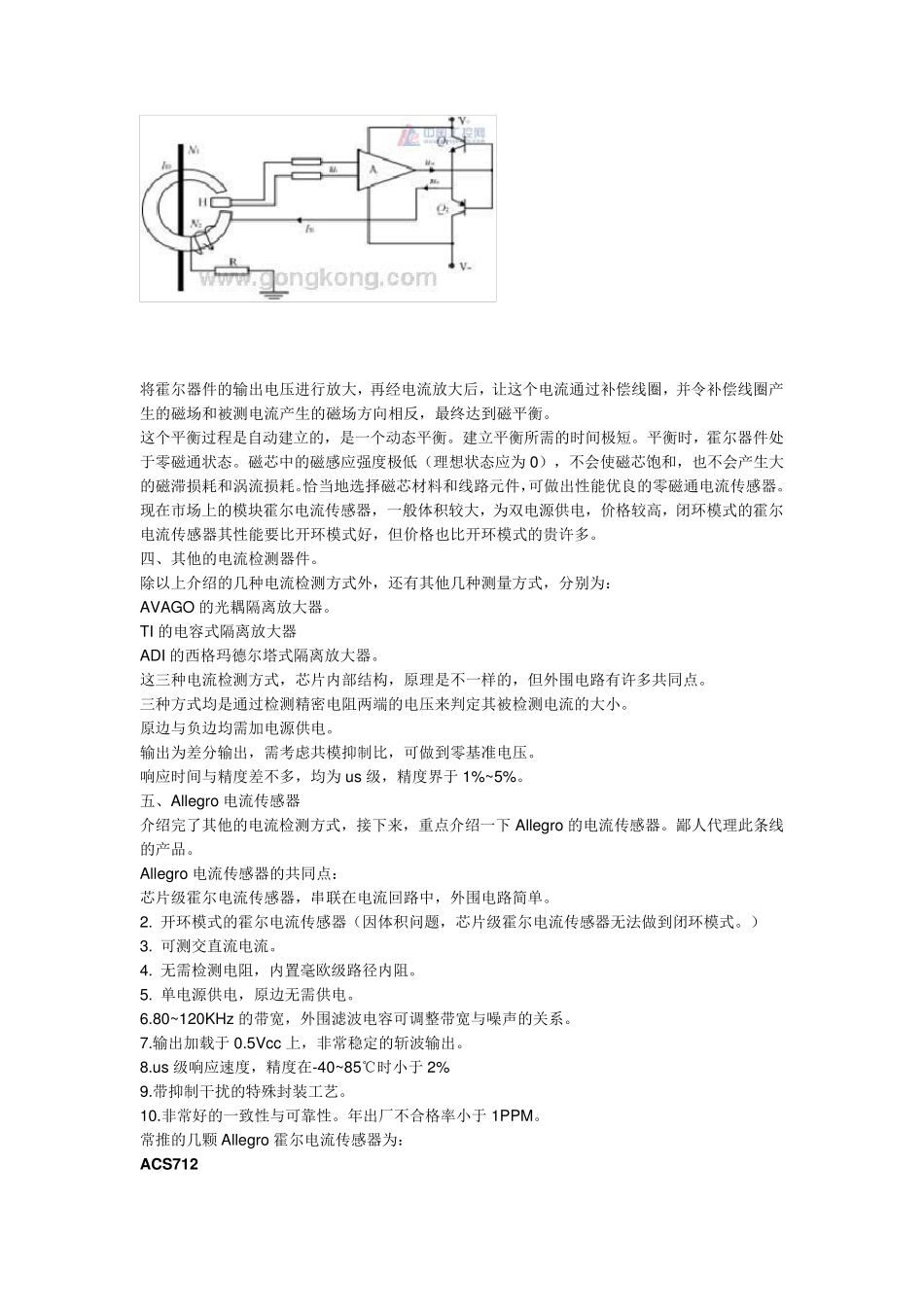

浅谈电流检测方式 一、检测电阻+运放 优势： 成本低、精度较高、体积小 劣势： 温漂较大，精密电阻的选择较难，无隔离效果。 分析： 这两种拓扑结构，都存在一定的风险性，低端检测电路易对地线造成干扰；高端检测，电阻与运放的选择要求高。 检测电阻，成本低廉的一般精度较低，温漂大，而如果要选用精度高的，温漂小的，则需要用到合金电阻，成本将大大提高。运放成本低的，钳位电压低，而特殊工艺的，则成本上升很多。 二、电流互感器 CT/电压互感器 PT 在变压器理论中，一、二次电压比等于匝数比，电流比为匝数比的倒数。而 CT 和 PT 就是特殊的变压器。 基本构造上，CT 的一次侧匝数少，二次侧匝数多，如果二次开路，则二次侧电压很高，会击穿绕阻和回路的绝缘，伤及设备和人身。PT 相反，一次侧匝数多，二次侧匝数少，如果二次短路，则二次侧电流很大，使回路发热，烧毁绕阻及负载回路电气。 CT,电流互感器，英文拼写 Cu rrent Transformer，是将一次侧的大电流，按比例变为适合通过仪表或继电器使用的，额定电流为 5A 或 1A 的变换设备。它的工作原理和变压器相似。也称作 TA或 LH（旧符号）工作特点和要求： 1、一次绕组与高压回路串联，只取决于所在高压回路电流，而与二次负荷大小无关。 2、二次回路不允许开路，否则会产生危险的高电压，危及人身及设备安全。 3、CT 二次回路必须有一点直接接地，防止一、二次绕组绝缘击穿后产生对地高电压，但仅一点接地。 4、变换的准确性。 PT，电压互感器，英文拼写 Phase v oltage Transformers，是将一次侧的高电压按比例变为适合仪表或继电器使用的额定电压为 100V 的变换设备。电磁式电压互感器的工作原理和变压器相同。也称作 TV 或 YH（旧符号）。 工作特点和要求： 1、一次绕组与高压电路并联。 2、二次绕组不允许短路（短路电流烧毁 PT）,装有熔断器。 3、二次绕组有一点直接接地。 4、变换的准确性 模块型霍尔电流传感器 模块型霍尔电流传感器分开环模式与闭环模式。 开环模式又称为直接测量式霍尔电流传感器，输入为电流，输出为电压。这种方式的优点是结构简单，测量结果的精度和线性度都较高。可测直流、交流和各种波形的电流。但它的测量范围、带宽等受到一定的限制。在这种应用中，霍尔器件是磁场检测器，它检测的是磁芯气隙中的磁感应强度。电流增大后，磁芯可能达到饱和；随着频率升高，磁芯中的涡流损耗、磁滞损耗等也会随...
