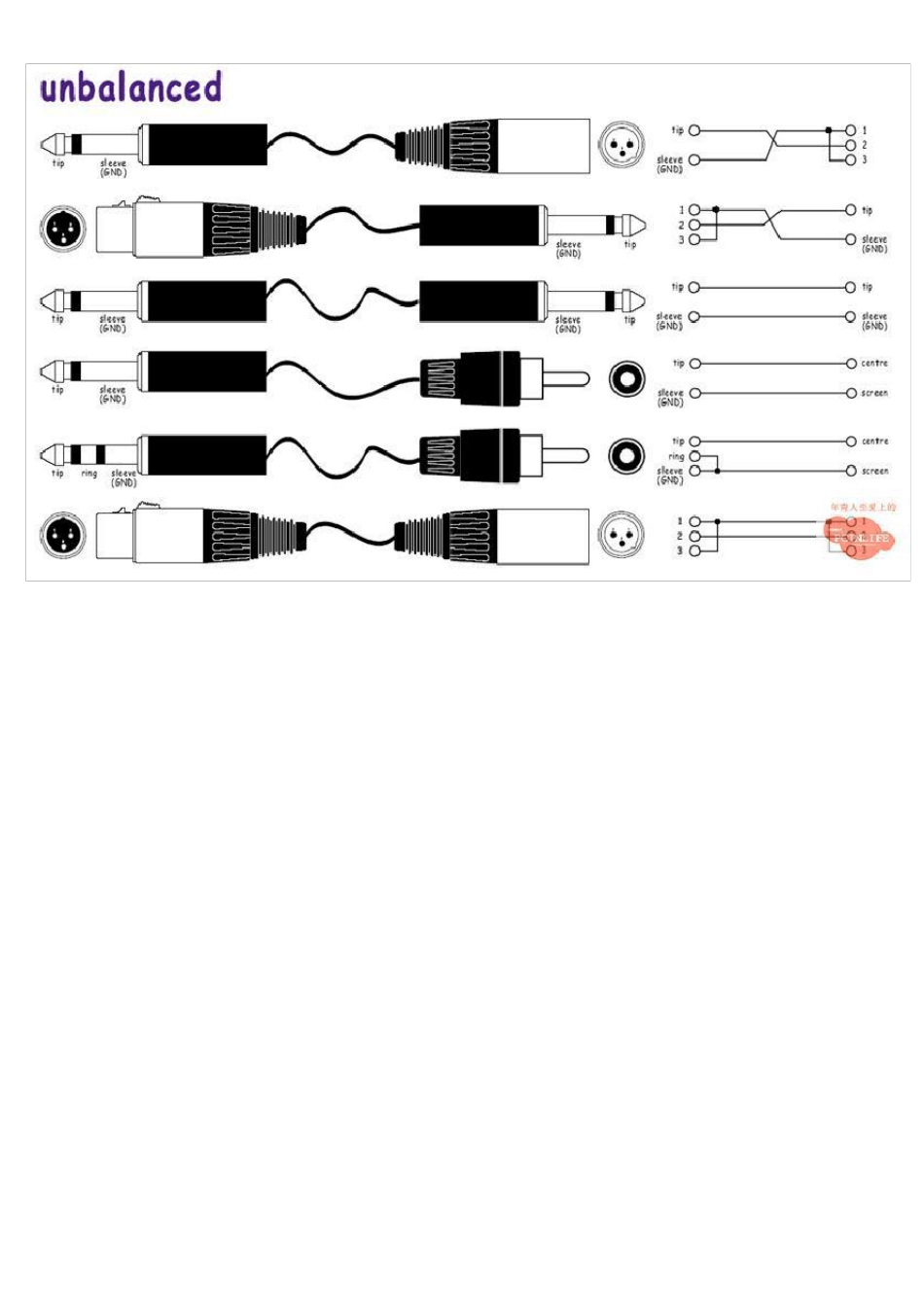

各种音频线的连接方法 音响设备常用连接头及音视频线材的制作方法 音响设备常用连接头及音视频线材的制作方法 一套可使用的音响设备无论是专业系统还是非专业的民用音响设备除了设备本身外还需要各种连接线材将设备进行连接才能够使用。通常民用的设备从简单的DVD 机到一套组合音响的线材都是附带的，也就是不用另加购买或制作；但一套专业的扩声或VOD 工程中由于安装环境的不同其使用的线材都是需要施工人员自己进行制作的。一根完整的线材是由接插头和线组成的。下面对常用插头、线材及连接线的制作进行一下简单的介绍。 1 、 常用音视频设备的连接插头： 在一个音视频工程中设备的输出、输入信号种类可分为音频信号和视频信号（本次只作简单介绍）；音频信号根据阻抗的不同大致可分为平衡信号和非平衡信号（音源设备如 DVD 播放机 / 卡座 / CD 播放机及的输出多为非平衡信号）。因此，连接插头也有平衡和非平衡之分，平衡插头为三芯结构，非平衡插头为二芯结构。音频插头中还有一种功放与音箱连接用的专用插头，这种插头常见的为四芯结构（也有二芯、八芯）又因为是瑞士 NEUTRIK（纽垂克）公司发明，因此又称“NEUTRIK（纽垂克）插头” 或“ 四芯（二芯、八芯）音箱插头” 。 1.1、 常用的平衡信号插头： A、 卡侬插头（XLR）：卡侬头分为卡侬公头（XLR Male）和卡侬母头（XLR Female）。卡侬头公、母的辨别很简单，带“ 针”的为“ 公头” ，带“ 孔” 的为“ 母头” 。很多音响设备的输入、输出端口为卡侬接口，同样带“ 针” 的接口为“ 公座” ，带“ 孔” 的接口为“ 母座” 。 B、 大三芯插头或6.3mm 三芯插头（PhoneJack Balance） 1.2、 常用的非平衡信号插头： A、 大二芯插头（PhoneJack Unbalance ）。 B、 莲花插头（RCA） C、小三芯插头或 3.5mm 三芯插头 小三芯插头外观与大三芯插头类似只是体积要比大三芯小。小三芯插头为三芯，前面说过三芯为平衡信号插头，但在通常的音响工程中小三芯插头多用于电脑及便携式音源（便携 CD / MP3 等）的音频信号输出用，因此将小三芯插头归入非平衡信号插头之列。 1.3、 Neu trik（纽垂克）音箱插头（Speakon）： Neu trik 插头常用的为四芯的，也二芯、八芯音箱插头，他们外观基本相同，只有尺寸大小的差异。通常情况下音箱的接口为四芯插头，如是八芯插头音箱后部会有标注；功放的输出端口为四芯插头。 1.4、 常用的...
