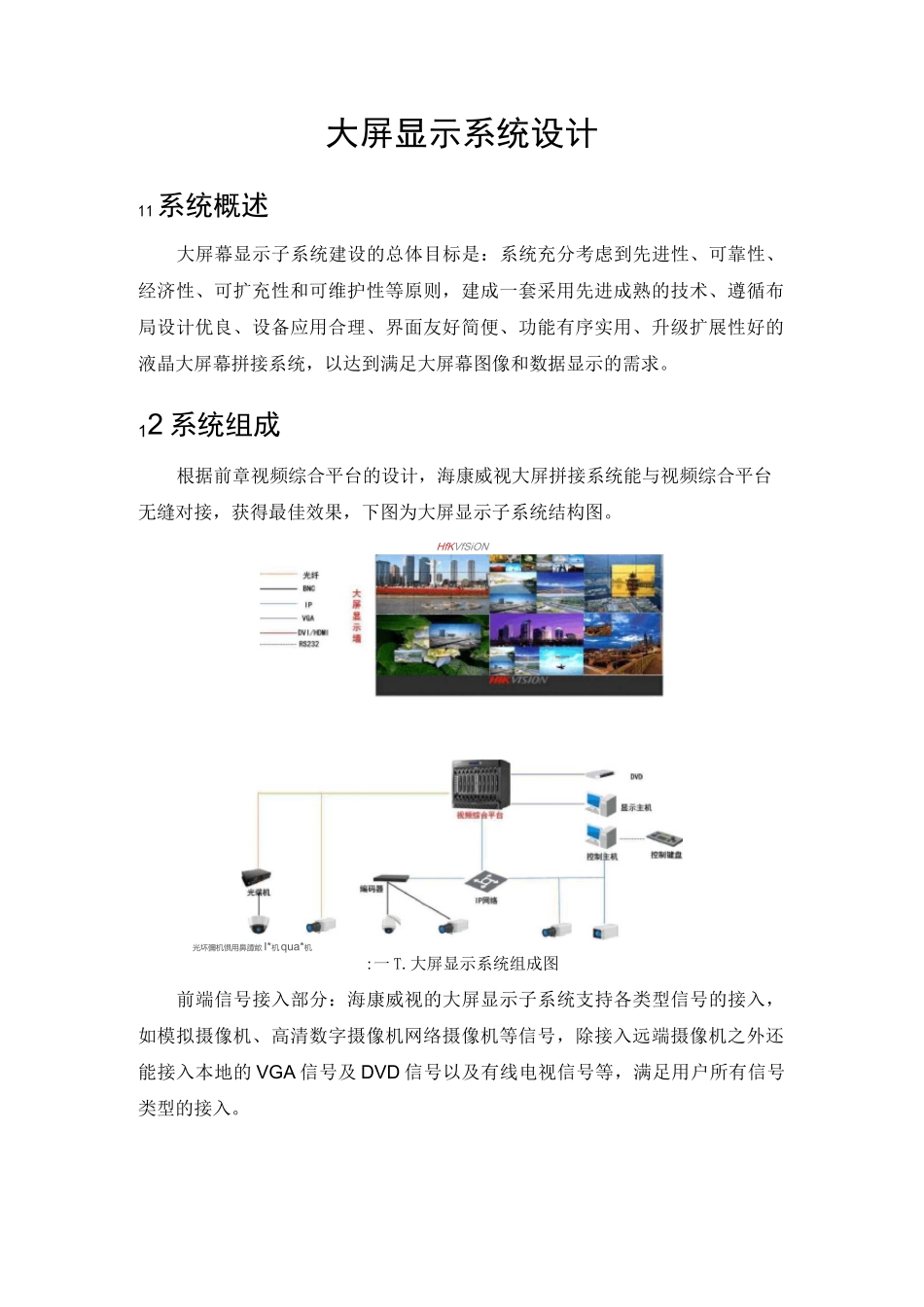

大屏显示系统设计11系统概述大屏幕显示子系统建设的总体目标是:系统充分考虑到先进性、可靠性、经济性、可扩充性和可维护性等原则,建成一套采用先进成熟的技术、遵循布局设计优良、设备应用合理、界面友好简便、功能有序实用、升级扩展性好的液晶大屏幕拼接系统,以达到满足大屏幕图像和数据显示的需求。12 系统组成根据前章视频综合平台的设计,海康威视大屏拼接系统能与视频综合平台无缝对接,获得最佳效果,下图为大屏显示子系统结构图。HfKVfSiON光坏彌机惧用鼻譚畝I*机qua*机:一 T.大屏显示系统组成图前端信号接入部分:海康威视的大屏显示子系统支持各类型信号的接入,如模拟摄像机、高清数字摄像机网络摄像机等信号,除接入远端摄像机之外还能接入本地的 VGA 信号及 DVD 信号以及有线电视信号等,满足用户所有信号类型的接入。普通显示方海康威视高端显示方案解码、控制部分:前端摄像机信号接入视频综合平台之后,可由视频综合平台对各种信号进行解码或控制,并输出到大屏显示屏幕上,并可通过在控制主机上安装的拼接控制软件实现对整个大屏显示系统的控制与操作,实现上墙显示信号的选择与控制。上墙显示部分:上墙显示部分是由 LCD 组合而成的显示墙,对视频综合平台传输的视频信号进行上墙显示,大屏显示系统支持 BNC 信号、VGA 信号、DVI 信号、HDMI 信号等多种信号的接入显示,通过控制软件对已选择需要上墙显示的信号进行显示。13 系统特点常规电视、电脑显示器等显示设备亮度值介于 250〜300cd/m2 之间,海康威视液晶拼接屏的亮度值介于 450〜800cd/m?之间。高亮度保证了画面显示质量,可以更加真实反映出信号源的画面质量。1.3.2 咼对比度海康威视液晶拼接屏的对比度高达 2000:1〜4500:1。高对比度可以更有效的凸显画面本身的层次感,画面过度更显细腻,有助于观看者有效捕捉到画面中的每一个细节。普通显示方海康威视高端显示方案普通显示方海康威视高端显示方案普通显示方海康威视高端显示方案13.3 快速响应真正 8ms 响应时间,有效消除画面的拖尾现象,画面更加流畅,更佳的适应高速动态画面显示。1.3.4 超宽视角水平、垂直 178。的超宽视角,站在任意角度观看视觉效果均保持良好。卓越的显示性能在组成超大拼接大屏幕墙时显示效果尤佳,有利于用户处于各个角度看到一致的图像效果。13.5 超窄边结构海康威视液晶拼接屏双边综合拼缝仅为 5.3—6.7mm。1.3.6DCDI 技术海康威视液晶显示单元采用高端图...
